J J o o o o n n i i s s 9 9 – – P P ü ü ü ü d d e e p p l l a a a a d d i i j j a a l l a a a a d d i i m m i i s s a a l l u u s s e e
s s p p e e t t s s i i f f i i k k a a t t s s i i o o o o n n
P P r r o o t t s s e e d d u u u u r r

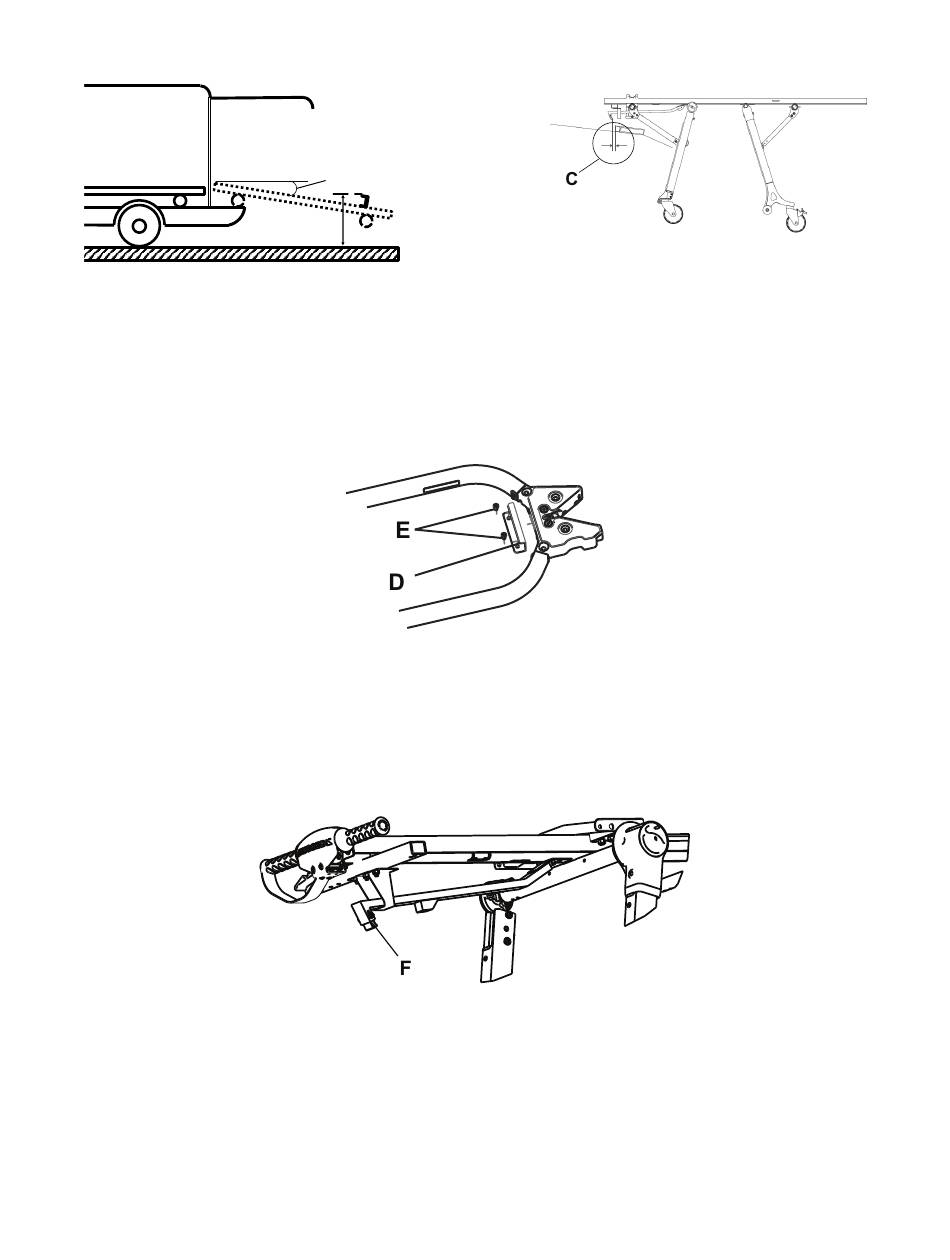

1. Kasutades M6 kuuskantvõtit, paigaldage komplekti kuuluv püüdeplaat (610000010015) (D) ja kaks M6 kuuskantpolti (E)
(ei kuulu komplekti) otse lavatsikinniti riivi taha (Joonis 11).
M M ä ä r r k k u u s s - - Enne M6 kuuskantpoltidele kahe augu puurimist veenduge, et toote või sõiduki kahjustuste vältimiseks on
laua all piisavalt vaba ruumi.
2. Proovige lavatsi sõidukist mahalaadimist ja veenduge, et turvakonks ühendub püüdeplaadiga. Kasutades M5
kuuskantvõtit reguleerige vajadusel konksuotsa (F) ning veenduge, et mahalaadimise ajal turvakonks ja püüdeplaat
ühenduvad (Joonis 12).
M M ä ä r r k k u u s s - - Kui proovite mahalaadimist, lükake lavatsi jalad laadimisaluse vastu.
6100-109-005 Rev AA.0
A
B
J J o o o o n n i i s s 1 1 1 1 – – P P ü ü ü ü d d e e p p l l a a a a t t
J J o o o o n n i i s s 1 1 2 2 – – K K o o n n k k s s u u o o t t s s a a r r e e g g u u l l e e e e r r i i m m i i n n e e
J J o o o o n n i i s s 1 1 0 0 – – T T u u r r v v a a k k o o n n k k s s u u j j a a p p ü ü ü ü d d e e p p l l a a a a d d i i k k l l i i i i r r e e n n s s
15 ET
