7. Открутите гайки от роликового узла в сборе из комплекта поставки (610000010011).
8. С помощью торцевого ключа M6 и гаечного ключа M13 установите роликовый узел в сборе (H) и гайки (G) из
комплекта поставки на опоре подвижной трубки.
9. Верните каталку в вертикальное положение.
10. Поставьте на место кушетку (снятую на шаге 1).
11. Проверьте правильность функционирования.
a. Одним пальцем поднимите и опустите рычаг с крюком в сборе. Убедитесь в том, что рычаг с крюком в сборе
свободно перемещаются на каталке.
b. Поверните ножки на головном конце назад и вперед, чтобы убедиться в том, что предохранительный крюк и
направляющий кронштейн не создают помех.
12. Выполните Установка пластины защелки (страница 15).
У У с с т т а а н н о о в в к к а а п п л л а а с с т т и и н н ы ы з з а а щ щ е е л л к к и и
Пластина защелки предназначена для использования с дополнительным предохранительным крюком системы M M - - 1 1
(610000010001).
К К о о м м п п л л е е к к т т п п л л а а с с т т и и н н ы ы з з а а щ щ е е л л к к и и ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Пластина защелки (610000010015)
6100-109-005 Rev AA.0

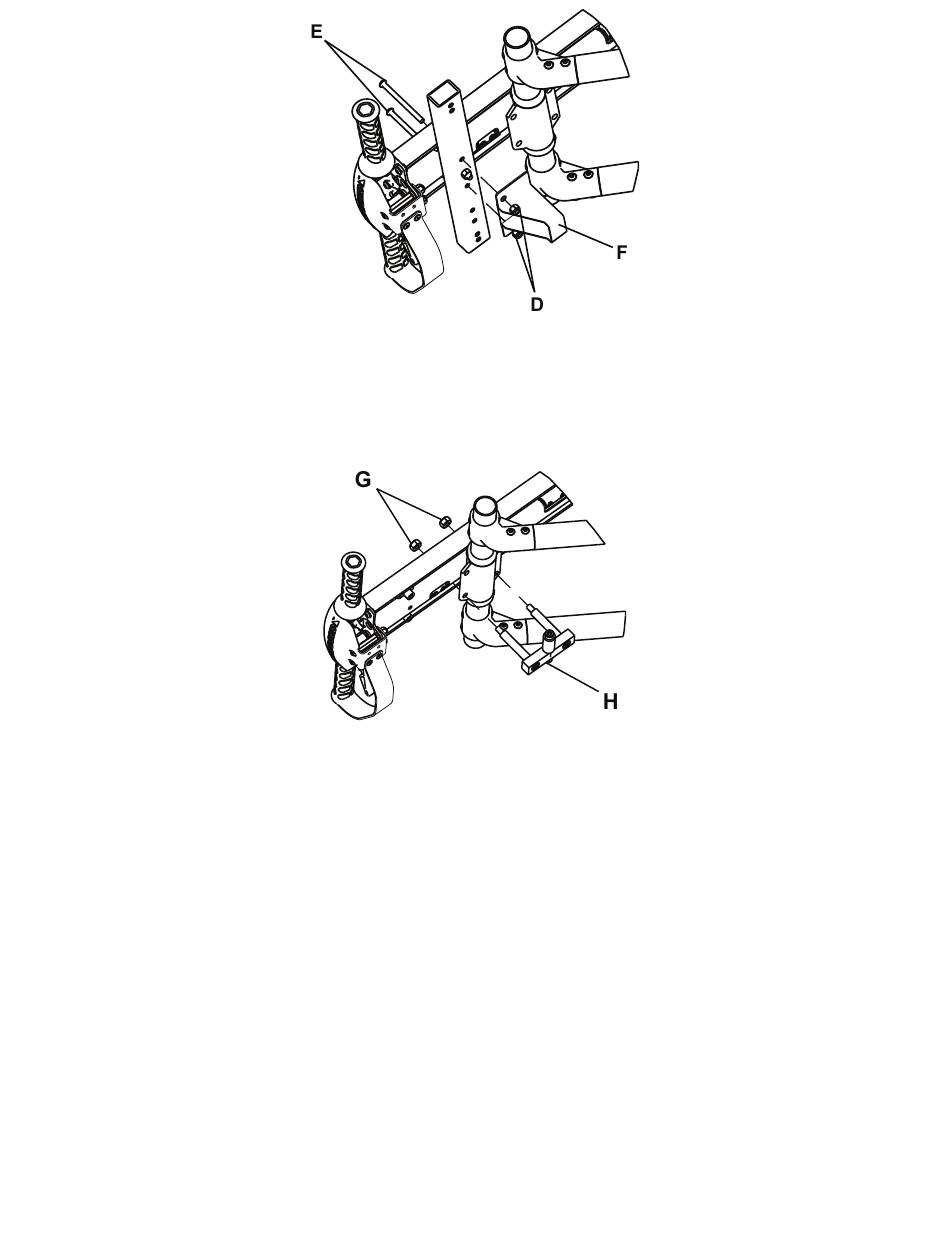

Р Р и и с с у у н н о о к к 7 7 – – Н Н а а п п р р а а в в л л я я ю ю щ щ и и й й к к р р о о н н ш ш т т е е й й н н
Р Р и и с с у у н н о о к к 8 8 – – Р Р о о л л и и к к о о в в ы ы й й у у з з е е л л в в с с б б о о р р е е
15 RU
