T T a a r r v v i i t t t t a a v v a a t t t t y y ö ö k k a a l l u u t t ( ( m m e e t t r r i i s s e e t t t t a a i i b b r r i i t t t t i i l l ä ä i i s s e e t t ) ) : :
• Sininen L L o o c c t t i i t t e e ® 242
• T27H-tähtipääavain
• M4-kuusiokoloavain tai 5/32 tuuman kuusiokoloavain
• M6-kuusiokoloavain tai 1/4 tuuman kuusiokoloavain
M M e e n n e e t t e e l l m m ä ä : :
1. Kytke jarrut päälle (katso Pyöräjarrujen käyttäminen tai vapauttaminen (sivulla 22)).
2. Laske perusrunko mihin tahansa keskikorkeusasentoon (katso Ambulanssipaarien korkeuden muuttaminen (sivulla
18)).
3. Poista alusta ambulanssipaareista.
4. Aseta ambulanssipaarien perusrunko sivulleen, jotta pääset helposti käsiksi osiin.
H H u u o o m m a a u u t t u u s s - - Aseta pyyhe tai lakana ambulanssipaarien alle suojataksesi niitä naarmuilta ja vaurioilta.
5. Mukana toimitetun koukun varren kokoonpanon asentaminen:
a. Käytä T27H-tähtipääavainta ja M16-ruuviavainta ja irrota kupukantaruuvi (A) ja laippamutteri (B). Säilytä ruuvi ja
mutteri.
b. Käytä sinistä L L o o c c t t i i t t e e ® 242 kupukantaruuviin (A) tai laippamutteriin (B).
c. Kiinnitä mukana toimitettu koukun varren kokoonpano (C) (610000010016) vaiheessa 5a poistetulla ruuvilla ja
mutterilla.
6. Mukana toimitetun ohjainkiinnikkeen asentaminen:
a. Käytä M4-kuusiokoloavainta ja M11-ruuviavainta poistaaksesi kaksi Fiberlock-kuusiomutteria (D) kahdesta
kuusiokoloruuvista (E) ambulanssipaarien jalkopäästä. Säilytä mutterit ja ruuvit.
b. Aseta mukana toimitettu ohjainkiinnike (F) (610000010008) kahden kuusiokoloruuvin päälle (säilytetty vaiheessa
3a). Käytä momenttiavainta ja Fiberlock-kuusiomuttereita (D) kiinnittämiseen (poistettu vaiheessa 5a).
6100-109-005 Rev AA.0
• M11-ruuviavain tai 7/16 tuuman kiintoavain
• M13-ruuviavain tai 1/2 tuuman kiintoavain
• M16-ruuviavain tai 5/8 tuuman kiintoavain
• Momenttiavain
A
C

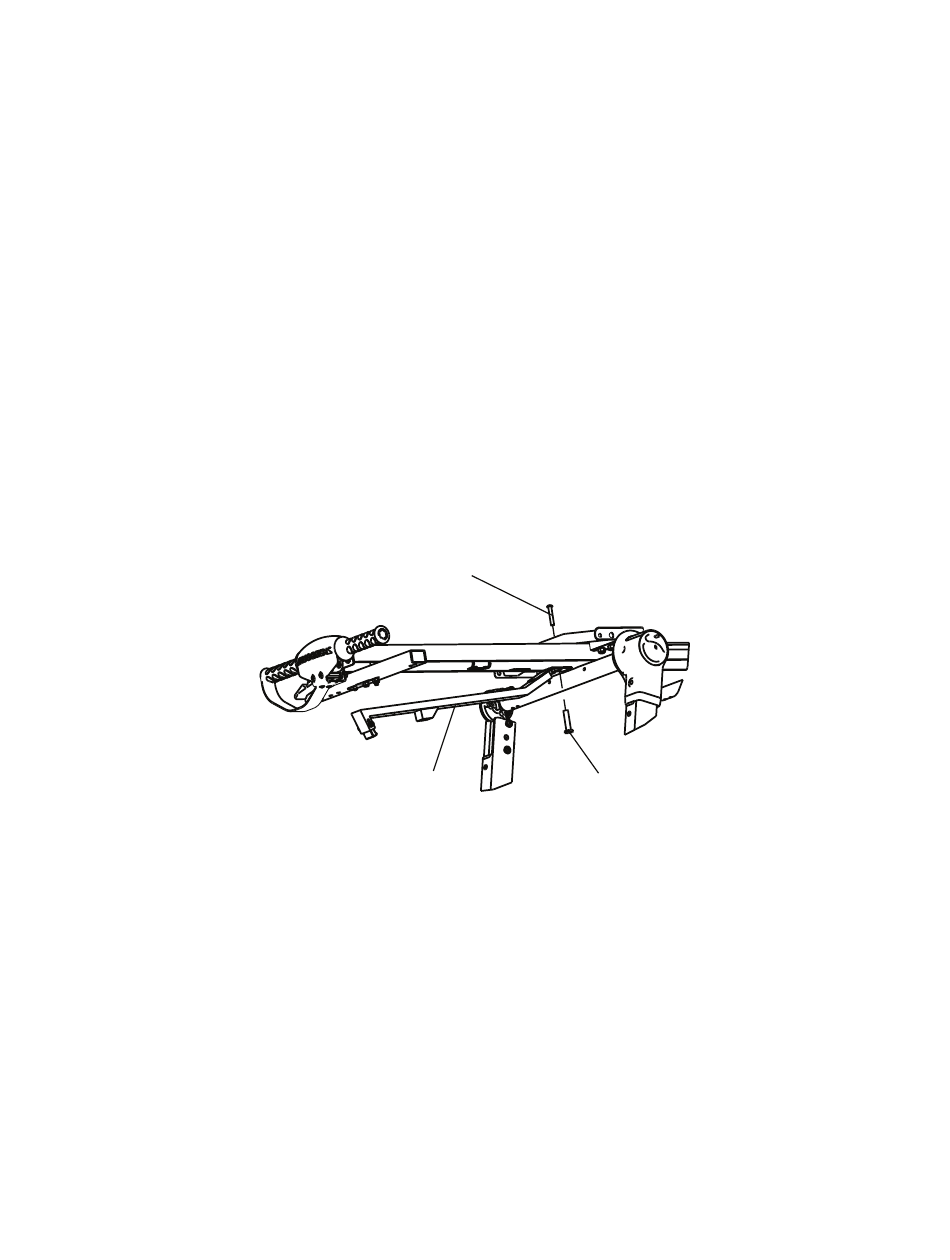

K K u u v v a a 6 6 – – K K o o u u k k u u n n v v a a r r s s i i
B
13 FI
