H H e e r r r r a a m m i i e e n n t t a a s s r r e e q q u u e e r r i i d d a a s s ( ( s s i i s s t t e e m m a a m m é é t t r r i i c c o o o o i i m m p p e e r r i i a a l l ) ) : :
• L L o o c c t t i i t t e e ® 242 azul
• Llave de estrella T27H
• Llave Allen M4 o llave hexagonal de 5/32 in
• Llave Allen M6 o llave hexagonal de 1/4 in
P P r r o o c c e e d d i i m m i i e e n n t t o o : :
1. Aplique los frenos (véase Aplicación o liberación de un freno de rueda (página 22)).
2. Baje el bastidor de la base a cualquiera de las posiciones medias de altura (véase Cambio de la altura de la camilla
(página 18)).
3. Retire la mesa de la camilla.
4. Ponga la base de la camilla sobre uno de sus lados para facilitar el acceso a los componentes.
N N o o t t a a - - Coloque una toalla o una sábana bajo la camilla para protegerla de arañazos o daños.
5. Para instalar el conjunto de brazo del gancho suministrado:
a. Utilizando una llave de estrella T27H y una llave inglesa M16, retire el tornillo de cabeza cilíndrica de botón (A) y la
tuerca de reborde (B). Guarde el tornillo y la tuerca.
b. Aplique L L o o c c t t i i t t e e ® 242 azul al tornillo de cabeza cilíndrica de botón (A) o a la tuerca de reborde (B).
c. Instale el conjunto de brazo del gancho suministrado (C) (610000010016) con el tornillo y la tuerca retirados en el
paso 5a.
6. Para instalar el soporte guía suministrado:
a. Utilizando una llave Allen M4 y una llave inglesa M11, retire las dos tuercas hexagonales Fiberlock (D) de los dos
tornillos de cabeza cilíndrica hueca hexagonal (E) del extremo de los pies de la camilla. Guarde las tuercas y los
tornillos.
b. Coloque el soporte guía suministrado (F) (610000010008) sobre los dos tornillos de cabeza cilíndrica hueca
hexagonal (guardados en el paso 3a). Empleando una llave de apriete, asegúrelos con las tuercas hexagonales
Fiberlock (D) (retiradas en el paso 5a).
6100-109-005 Rev AA.0
• Llave inglesa M11 o llave de 7/16 in
• Llave inglesa M13 o llave de 1/2 in
• Llave inglesa M16 o llave de 5/8 in
• Llave de apriete
A
C

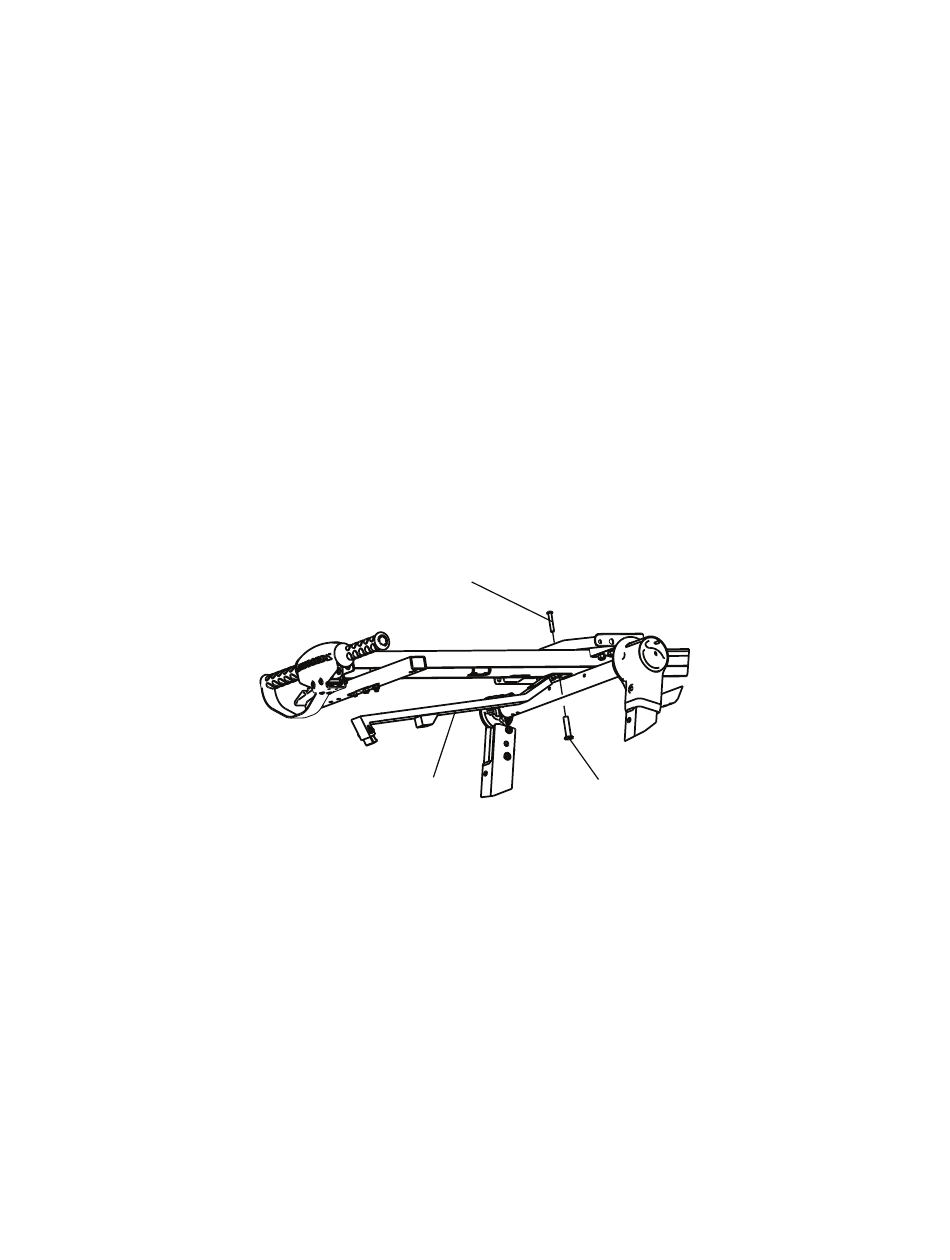

F F i i g g u u r r a a 6 6 – – B B r r a a z z o o d d e e l l g g a a n n c c h h o o
B
13 ES
