G G ü ü v v e e n n l l i i k k k k a a n n c c a a s s ı ı s s e e ç ç e e n n e e ğ ğ i i n n i i t t a a k k m m a a
G G ü ü v v e e n n l l i i k k k k a a n n c c a a s s ı ı k k i i t t i i ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 1 1 ) ) : :
• (1) Kanca kolu tertibatı (610000010016)
• (1) Kılavuz braket (610000010008)
G G e e r r e e k k e e n n a a r r a a ç ç l l a a r r ( ( m m e e t t r r i i k k v v e e y y a a İ İ n n g g i i l l i i z z ö ö l l ç ç ü ü b b i i r r i i m m i i ) ) : :
• Mavi L L o o c c t t i i t t e e ® 242
• T27H yıldız anahtar
• M4 Alyan anahtarı veya 5/32 inç altıgen ingiliz anahtarı
• M6 Alyan anahtarı veya 1/4 inç altıgen ingiliz anahtarı
İ İ ş ş l l e e m m : :
1. Frenleri uygulayın (bkz Tekerlek kilitlerini uygulama veya serbest bırakma (sayfa 21)).
2. Taban çerçevesinin herhangi bir orta yükseklik pozisyonuna indirilmesi (bkz. Karyola yüksekliğini değiştirme (sayfa 17)).
3. Şilte destek yüzeyini karyoladan çıkarın.
4. Bileşenlere kolay erişmek için, karyola taban çerçevesini yan yatırın.
N N o o t t - - Çiziklerden veya hasardan korumak için karyolanın altına bir havlu veya çarşaf yerleştirin.
TR 12

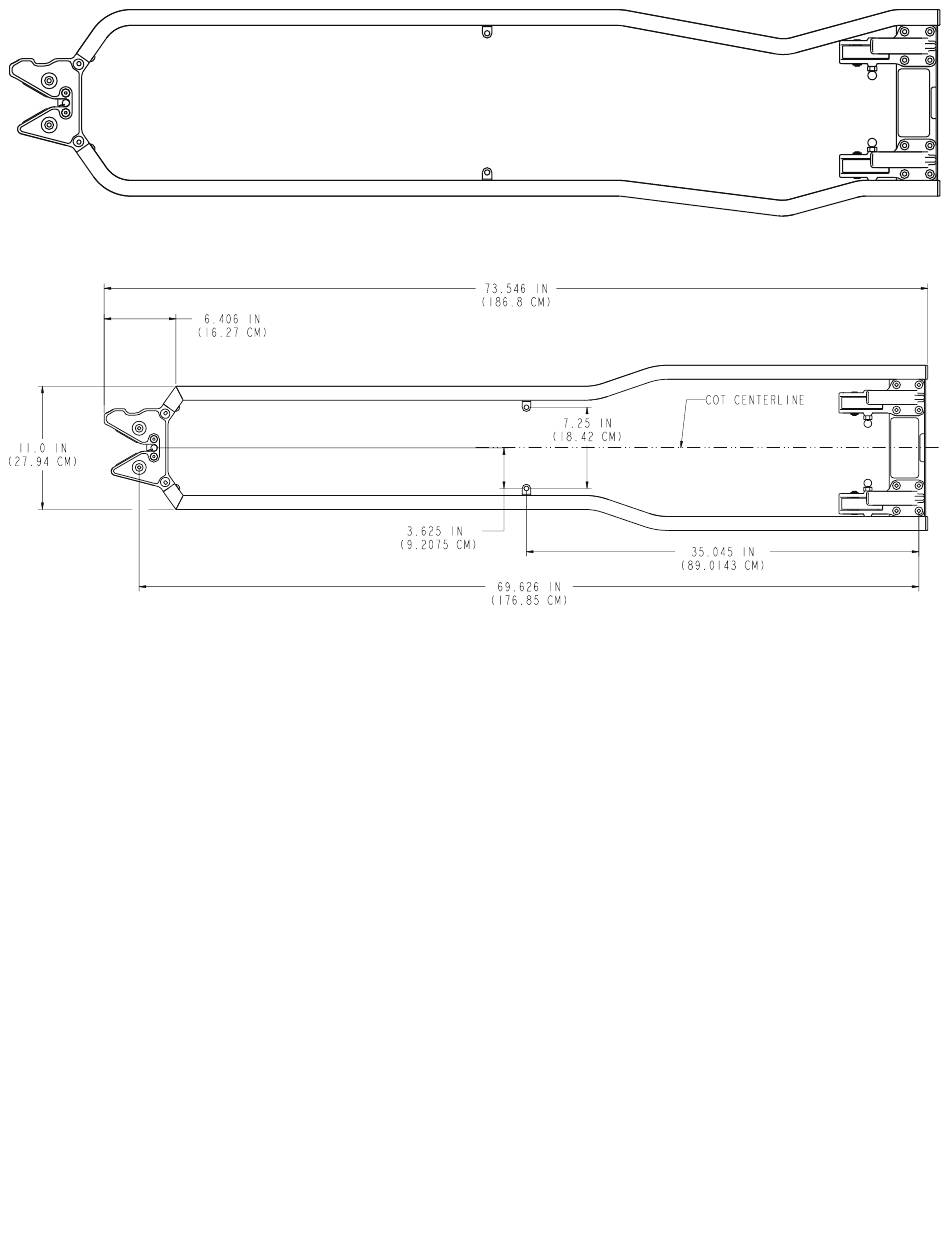

Ş Ş e e k k i i l l 4 4 – – M M o o d d e e l l 6 6 3 3 7 7 3 3 : : G G ö ö r r ü ü n n ü ü m m 2 2 C C
Ş Ş e e k k i i l l 5 5 – – M M o o d d e e l l 6 6 3 3 7 7 3 3 : : G G ö ö r r ü ü n n ü ü m m 2 2 D D
• (1) Tekerlek tertibatı (610000010011)
• M11 somun anahtarı veya 7/16 inç ingiliz anahtarı
• M13 somun anahtarı veya 1/2 inç ingiliz anahtarı
• M16 somun anahtarı veya 5/8 inç ingiliz anahtarı
• Tork anahtarı
6100-109-005 Rev AA.0
