7. Desatornille las tuercas del conjunto de rodillo suministrado (610000010011).
8. Utilizando una llave Allen M6 y una llave inglesa M13, instale el conjunto de rodillo suministrado (H) y las tuercas (G)
sobre el soporte de tubo deslizante.
9. Coloque nuevamente la camilla en su posición vertical.
10. Vuelva a colocar la mesa (retirada en el paso 1).
11. Verifique que funciona correctamente.
a. Con un dedo, suba y baje el conjunto de brazo del gancho. Confirme que el conjunto de brazo del gancho se mueve
libremente sobre la camilla.
b. Bascule las patas del extremo de la cabeza hacia delante y hacia atrás para asegurarse de que el gancho de
seguridad y el soporte guía no causen interferencias.
12. Realice el procedimiento de Instalación de la placa de enganche (página 14).
I I n n s s t t a a l l a a c c i i ó ó n n d d e e l l a a p p l l a a c c a a d d e e e e n n g g a a n n c c h h e e
La placa de enganche está indicada para usarse con la opción de gancho de seguridad M M - - 1 1 (610000010001).
K K i i t t d d e e p p l l a a c c a a d d e e e e n n g g a a n n c c h h e e ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Placa de enganche (610000010015)
ES 14

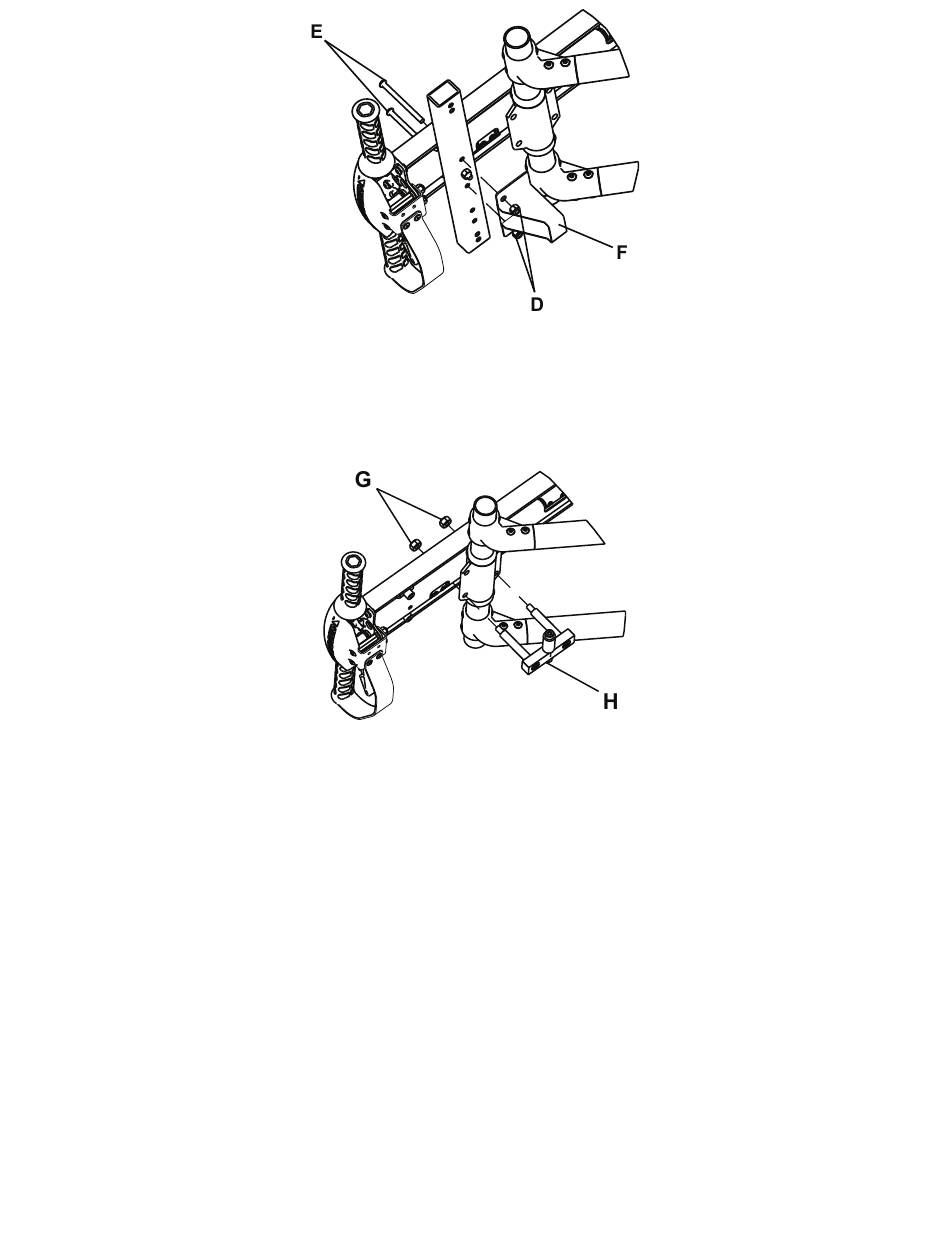

F F i i g g u u r r a a 7 7 – – S S o o p p o o r r t t e e g g u u í í a a
F F i i g g u u r r a a 8 8 – – C C o o n n j j u u n n t t o o d d e e r r o o d d i i l l l l o o
6100-109-005 Rev AA.0
