V V e e r r k k t t y y g g s s o o m m k k r r ä ä v v s s ( ( S S I I e e l l l l e e r r b b r r i i t t t t i i s s k k s s t t a a n n d d a a r r d d ) ) : :
• Blå L L o o c c t t i i t t e e ® 242
• T27H stjärnnyckel
• M4-insexnyckel eller 5/32–tums insexnyckel
• M6-insexnyckel eller 1/4–tums insexnyckel
P P r r o o c c e e d d u u r r : :
1. Aktivera bromsarna (se Använda eller frigöra ett hjullås (sidan 22)).
2. Sänk basramen till valfritt mittre höjdläge (se Ändra bårvagnens höjd (sidan 18)).
3. Ta bort sängbotten från bårvagnen.
4. Lägg bårvagnens basram på sidan för enkel åtkomst till komponenter.
O O b b s s ! ! - - Lägg en handduk eller ett lakan under bårvagnen för att skydda mot repor eller skador.
5. Så här installerar du den medföljande krokarmsenheten:
a. Avlägsna skruven med runt huvud (A) och flänsmuttern (B) med en T27H-stjärnnyckel och en M16-nyckel. Spara
skruven och muttern.
b. Applicera Blue L L o o c c t t i i t t e e ® 242 till skruven med runt huvud (A) eller flänsmuttern (B).
c. Installera den medföljande krokarmsenheten (C) (610000010016) med skruven och muttern som avlägsnades i steg
5a.
6. Så här installerar du det medföljande styrfästet:
a. Avlägsna de två Fiberlock-insexmuttrarna (D) med en M4-insexnyckel och en M11-nyckel från de två insexskruvarna
(E) vid bårvagnens fotände. Spara muttrarna och skruvarna.
b. Placera det medföljande styrfästet (F) (610000010008) över de två insexskruvarna (som sparades i steg 3a).
Använd en momentnyckel för att säkra med Fiberlock-insexmuttrarna (D) (som avlägsnades i steg 5a).
6100-109-005 Rev AA.0
• M11-nyckel eller 7/16-tums skiftnyckel
• M13-nyckel eller 1/2-tums skiftnyckel
• M16-nyckel eller 5/8-tums skiftnyckel
• Momentnyckel
A
C

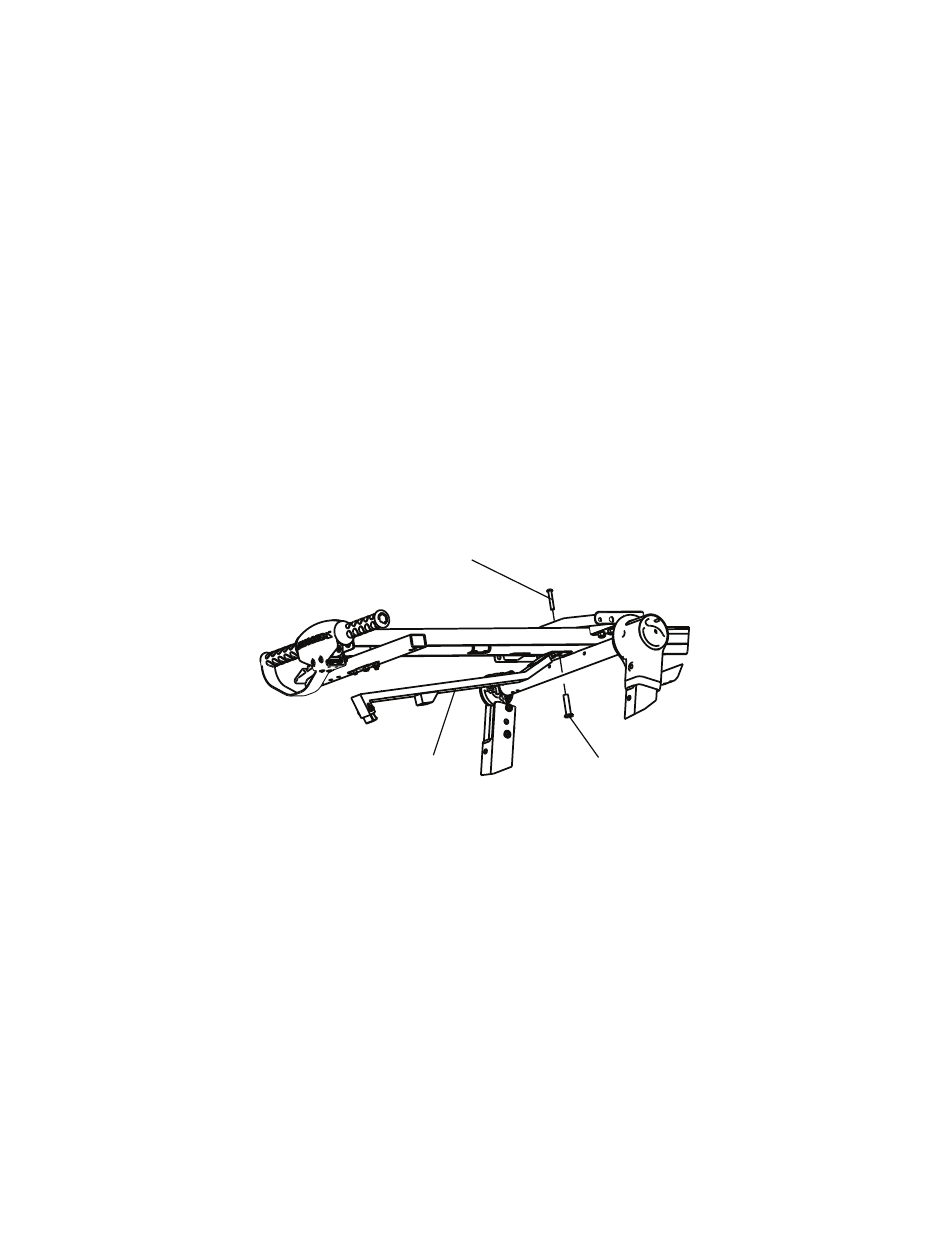

F F i i g g u u r r 6 6 – – K K r r o o k k a a r r m m
B
13 SV
