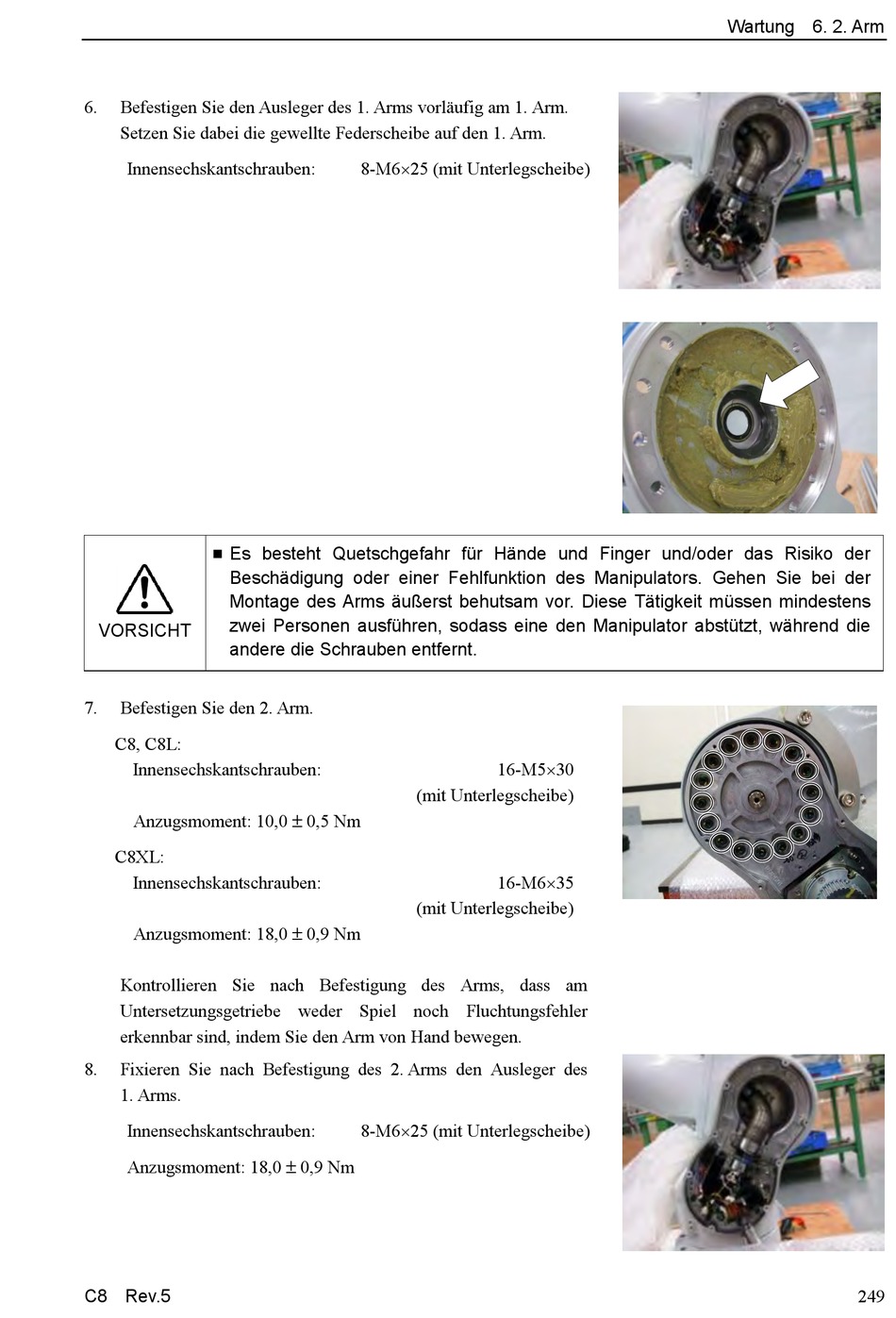

6. Befestigen Sie den Ausleger des 1. Arms vorläufig am 1. Arm.
Setzen Sie dabei die gewellte Federscheibe auf den 1. Arm.
Innensechskantschrauben:
■ Es besteht Quetschgefahr für Hände und Finger und/oder das Risiko der
Beschädigung oder einer Fehlfunktion des Manipulators. Gehen Sie bei der
Montage des Arms äußerst behutsam vor. Diese Tätigkeit müssen mindestens
zwei Personen ausführen, sodass eine den Manipulator abstützt, während die
VORSICHT
andere die Schrauben entfernt.
7. Befestigen Sie den 2. Arm.
C8, C8L:
Innensechskantschrauben:
Anzugsmoment: 10,0  0,5 Nm
C8XL:
Innensechskantschrauben:
Anzugsmoment: 18,0  0,9 Nm
Kontrollieren Sie nach Befestigung des Arms, dass am
Untersetzungsgetriebe weder Spiel noch Fluchtungsfehler
erkennbar sind, indem Sie den Arm von Hand bewegen.
8. Fixieren Sie nach Befestigung des 2. Arms den Ausleger des
1. Arms.
Innensechskantschrauben:
Anzugsmoment: 18,0  0,9 Nm
C8 Rev.5
8-M625 (mit Unterlegscheibe)
16-M530
(mit Unterlegscheibe)
16-M635
(mit Unterlegscheibe)
8-M625 (mit Unterlegscheibe)
Wartung 6. 2. Arm
