Wartung 4. Kabelbaum

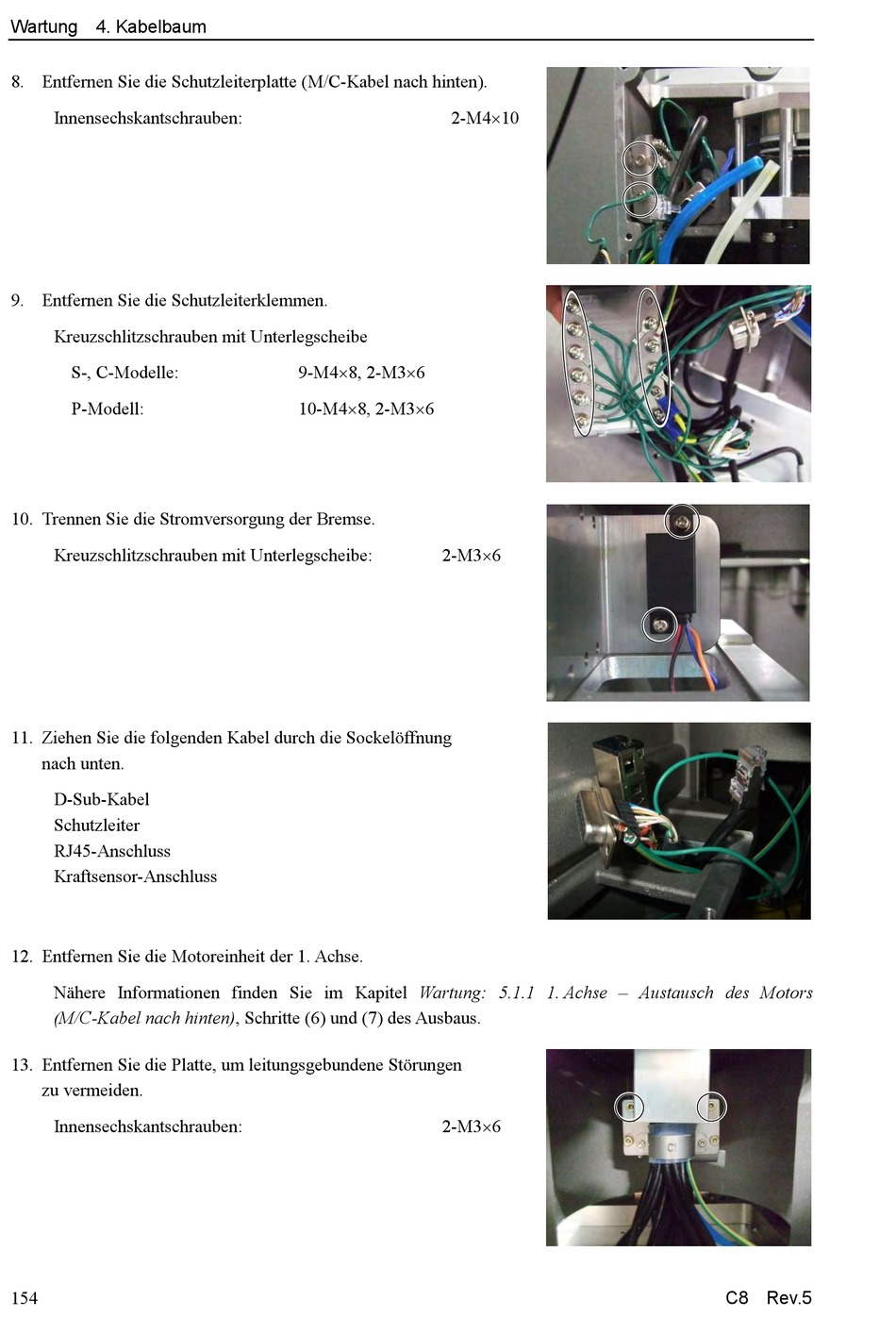

8. Entfernen Sie die Schutzleiterplatte (M/C-Kabel nach hinten).
Innensechskantschrauben:
9. Entfernen Sie die Schutzleiterklemmen.
Kreuzschlitzschrauben mit Unterlegscheibe
S-, C-Modelle:
P-Modell:
10. Trennen Sie die Stromversorgung der Bremse.
Kreuzschlitzschrauben mit Unterlegscheibe:
11. Ziehen Sie die folgenden Kabel durch die Sockelöffnung
nach unten.
D-Sub-Kabel
Schutzleiter
RJ45-Anschluss
Kraftsensor-Anschluss
12. Entfernen Sie die Motoreinheit der 1. Achse.
Nähere Informationen finden Sie im Kapitel Wartung: 5.1.1 1. Achse – Austausch des Motors
(M/C-Kabel nach hinten), Schritte (6) und (7) des Ausbaus.
13. Entfernen Sie die Platte, um leitungsgebundene Störungen
zu vermeiden.
Innensechskantschrauben:
154
2-M410
9-M48, 2-M36
10-M48, 2-M36
2-M36
2-M36
