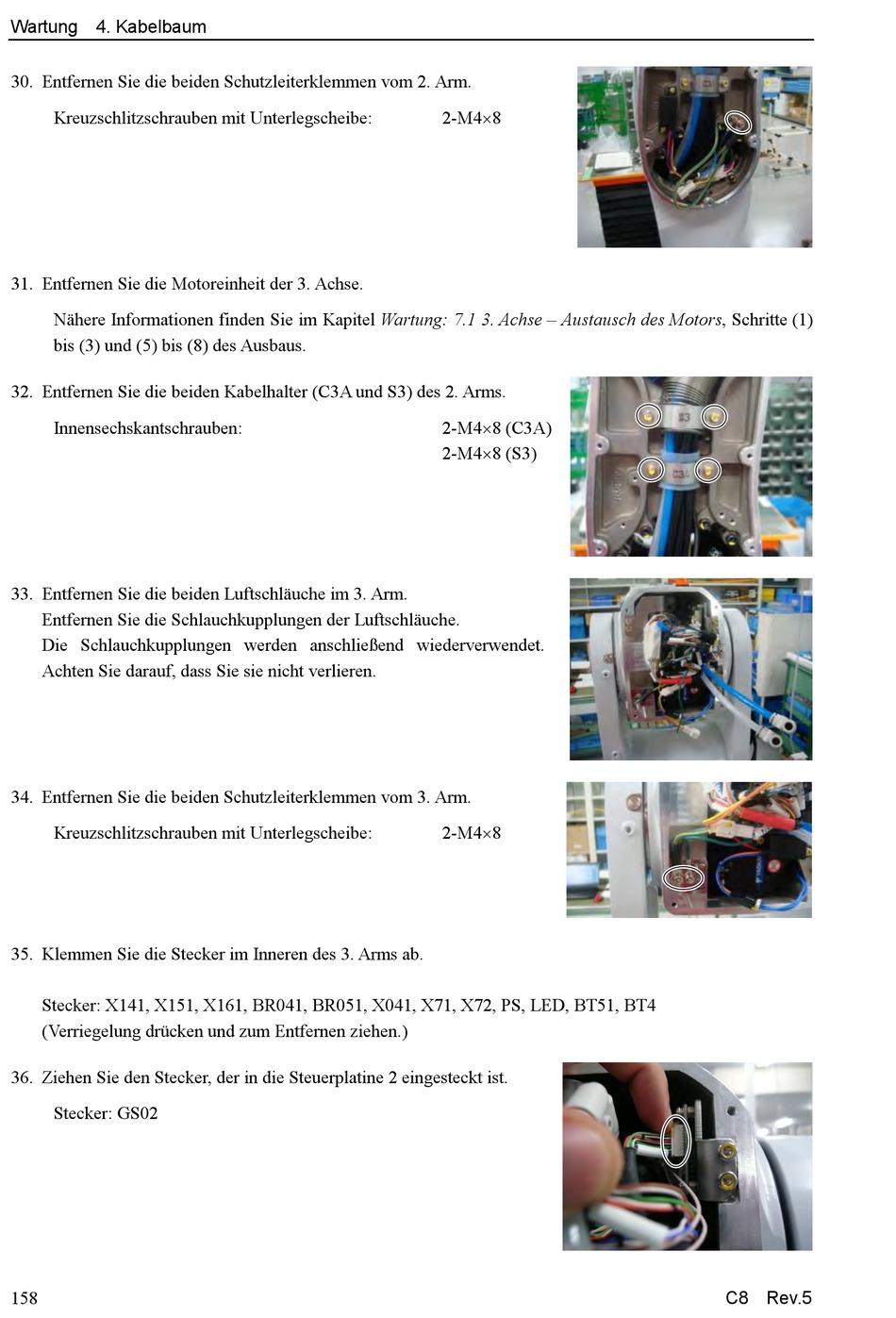

Wartung 4. Kabelbaum
30. Entfernen Sie die beiden Schutzleiterklemmen vom 2. Arm.
Kreuzschlitzschrauben mit Unterlegscheibe:
31. Entfernen Sie die Motoreinheit der 3. Achse.
Nähere Informationen finden Sie im Kapitel Wartung: 7.1 3. Achse – Austausch des Motors, Schritte (1)
bis (3) und (5) bis (8) des Ausbaus.
32. Entfernen Sie die beiden Kabelhalter (C3A und S3) des 2. Arms.
Innensechskantschrauben:
33. Entfernen Sie die beiden Luftschläuche im 3. Arm.
Entfernen Sie die Schlauchkupplungen der Luftschläuche.
Die Schlauchkupplungen werden anschließend wiederverwendet.
Achten Sie darauf, dass Sie sie nicht verlieren.
34. Entfernen Sie die beiden Schutzleiterklemmen vom 3. Arm.
Kreuzschlitzschrauben mit Unterlegscheibe:
35. Klemmen Sie die Stecker im Inneren des 3. Arms ab.
Stecker: X141, X151, X161, BR041, BR051, X041, X71, X72, PS, LED, BT51, BT4
(Verriegelung drücken und zum Entfernen ziehen.)
36. Ziehen Sie den Stecker, der in die Steuerplatine 2 eingesteckt ist.
Stecker: GS02
