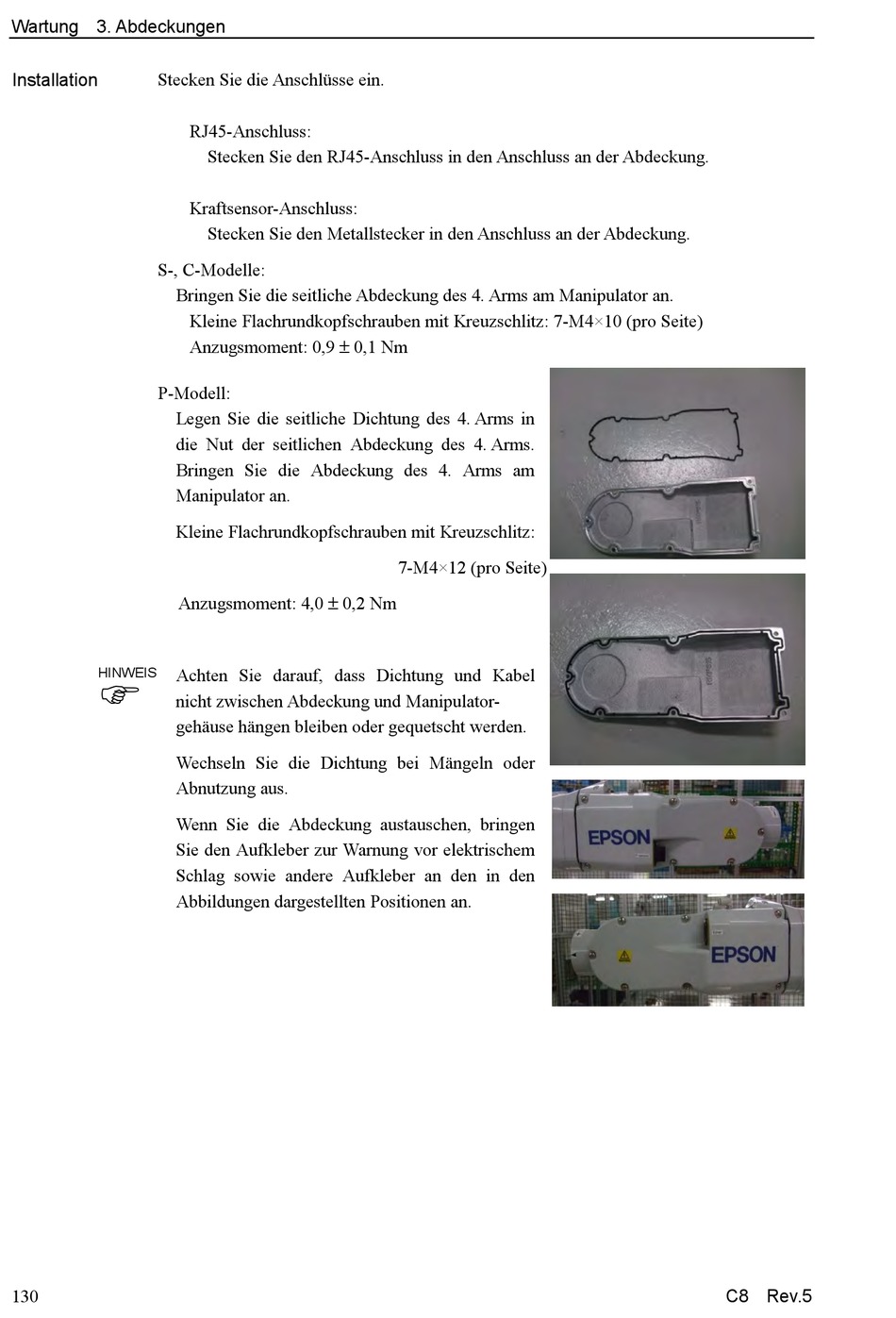

Wartung 3. Abdeckungen
Installation
Stecken Sie die Anschlüsse ein.
S-, C-Modelle:
Bringen Sie die seitliche Abdeckung des 4. Arms am Manipulator an.
P-Modell:
Legen Sie die seitliche Dichtung des 4. Arms in
die Nut der seitlichen Abdeckung des 4. Arms.
Bringen Sie die Abdeckung des 4. Arms am
Manipulator an.
Kleine Flachrundkopfschrauben mit Kreuzschlitz:
Anzugsmoment: 4,0  0,2 Nm
HINWEIS
Achten Sie darauf, dass Dichtung und Kabel
nicht zwischen Abdeckung und Manipulator-
gehäuse hängen bleiben oder gequetscht werden.
Wechseln Sie die Dichtung bei Mängeln oder
Abnutzung aus.
Wenn Sie die Abdeckung austauschen, bringen
Sie den Aufkleber zur Warnung vor elektrischem
Schlag sowie andere Aufkleber an den in den
Abbildungen dargestellten Positionen an.
130
RJ45-Anschluss:
Stecken Sie den RJ45-Anschluss in den Anschluss an der Abdeckung.
Kraftsensor-Anschluss:
Stecken Sie den Metallstecker in den Anschluss an der Abdeckung.
Kleine Flachrundkopfschrauben mit Kreuzschlitz: 7-M4×10 (pro Seite)
Anzugsmoment: 0,9  0,1 Nm
7-M4×12 (pro Seite)
