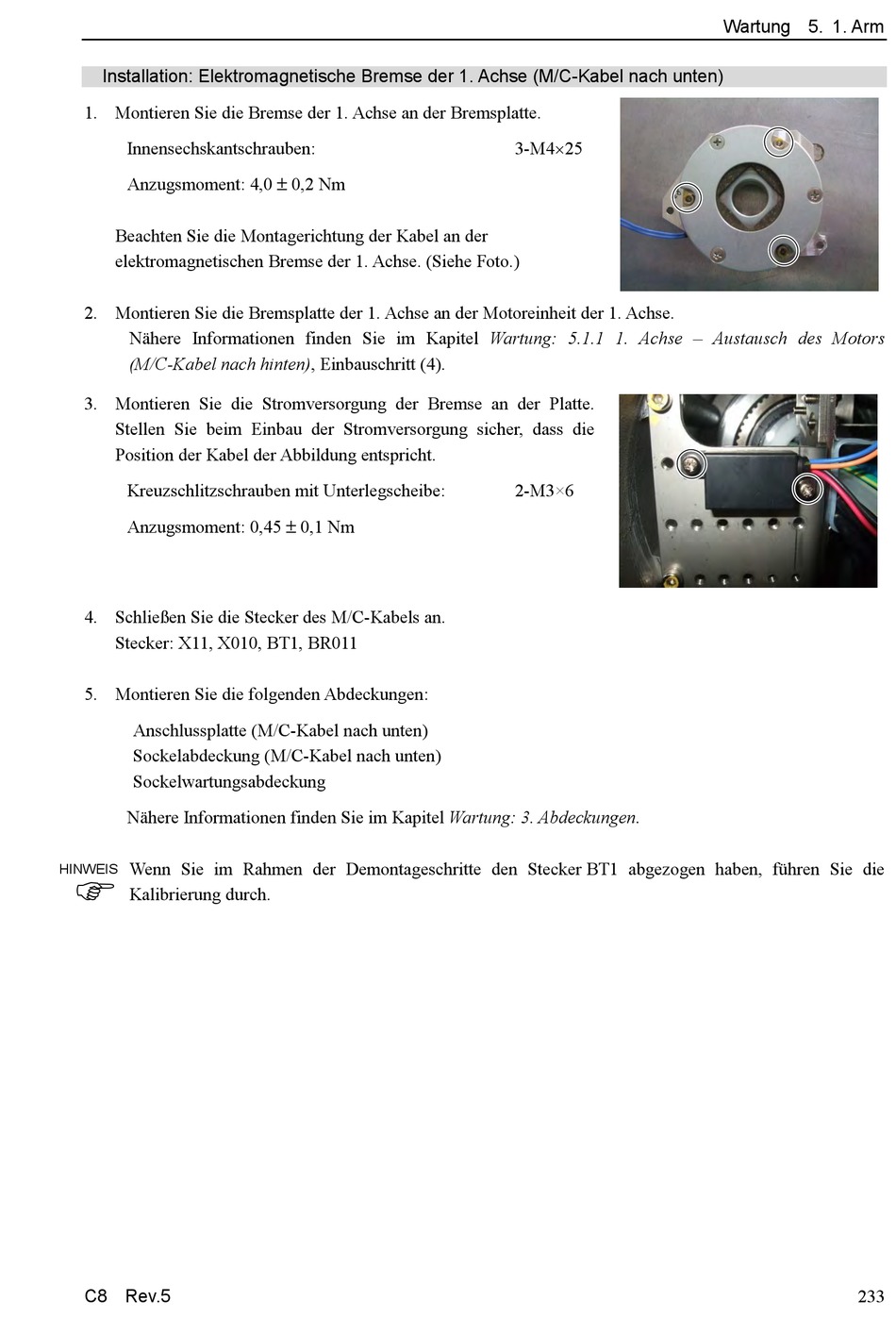

Installation: Elektromagnetische Bremse der 1. Achse (M/C-Kabel nach unten)
1. Montieren Sie die Bremse der 1. Achse an der Bremsplatte.
Innensechskantschrauben:
Anzugsmoment: 4,0  0,2 Nm
Beachten Sie die Montagerichtung der Kabel an der
elektromagnetischen Bremse der 1. Achse. (Siehe Foto.)
2. Montieren Sie die Bremsplatte der 1. Achse an der Motoreinheit der 1. Achse.
Nähere Informationen finden Sie im Kapitel Wartung: 5.1.1 1. Achse – Austausch des Motors
(M/C-Kabel nach hinten), Einbauschritt (4).
3. Montieren Sie die Stromversorgung der Bremse an der Platte.
Stellen Sie beim Einbau der Stromversorgung sicher, dass die
Position der Kabel der Abbildung entspricht.
Kreuzschlitzschrauben mit Unterlegscheibe:
Anzugsmoment: 0,45  0,1 Nm
4. Schließen Sie die Stecker des M/C-Kabels an.
Stecker: X11, X010, BT1, BR011
5. Montieren Sie die folgenden Abdeckungen:
Anschlussplatte (M/C-Kabel nach unten)
Sockelabdeckung (M/C-Kabel nach unten)
Sockelwartungsabdeckung
Nähere Informationen finden Sie im Kapitel Wartung: 3. Abdeckungen.
Wenn Sie im Rahmen der Demontageschritte den Stecker BT1 abgezogen haben, führen Sie die
HINWEIS

Kalibrierung durch.
