10 OmniCore Cybersicherheit
10.7 Netzwerkverbindungen am OmniCore
Fortsetzung
Ein EtherNet/IP-Netzwerk an die Robotersteuerung angeschlossen
Ein EtherNet/IP-Adapter ist im öffentlichen Netzwerk über WAN verfügbar. Ein
Ethernet/IP-Scanner kann gleichzeitig auf dem privaten und öffentlichen Netzwerk
verwendet werden.

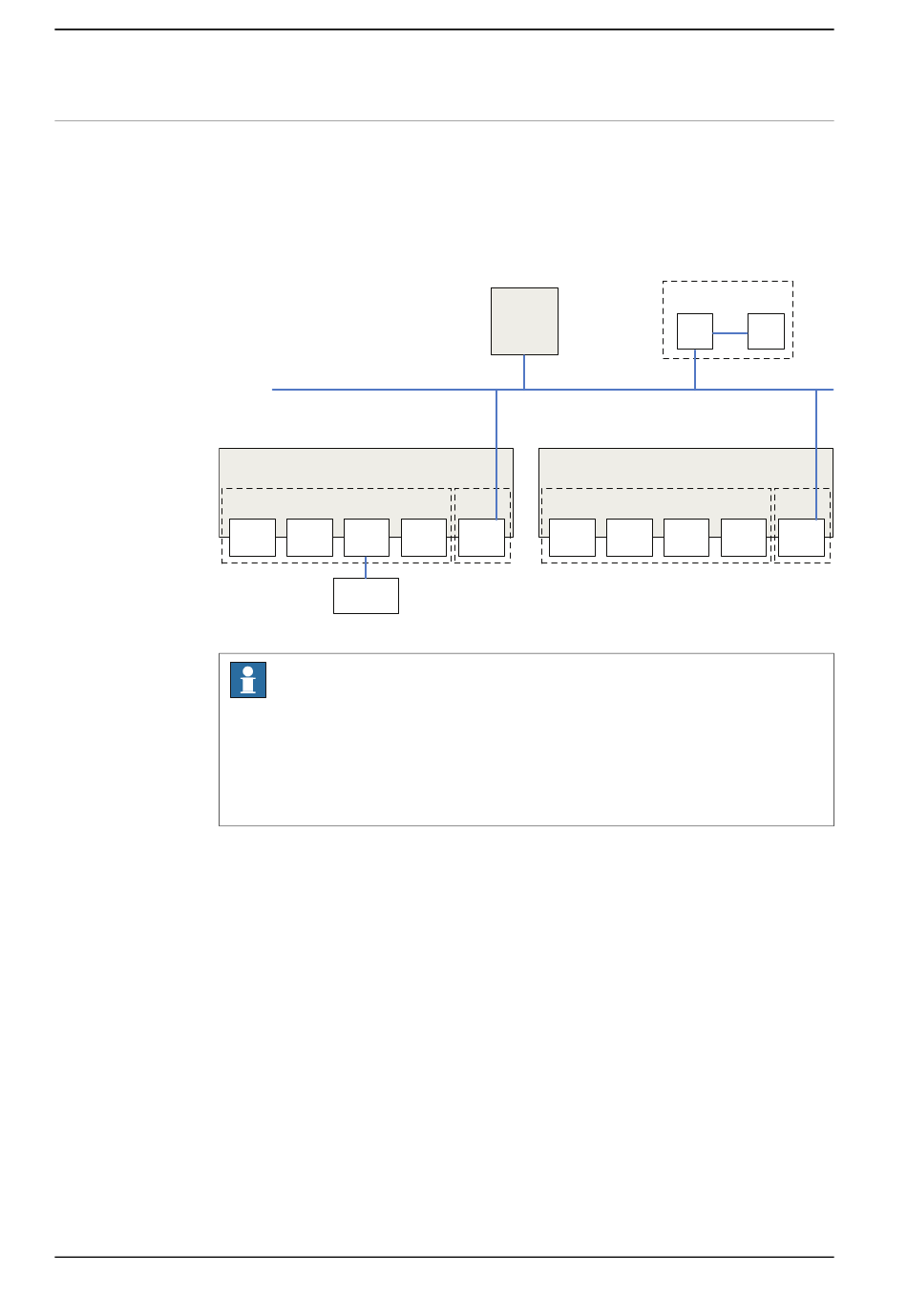

Die folgende Abbildung zeigt das Netzwerk, wenn ein Scanner und ein Adapter an
den WAN-Port des Hauptcomputers angeschlossen werden:
xx1800003192
Fortsetzung auf nächster Seite
250
Factory Network & Industrial Network
Robot Controller 1
Private
MGMT LAN1 LAN2
Private I/O
Hinweis
Die Firewall Manager-Einstellungen müssen auf „YES" (JA) gesetzt sein, wenn
die EtherNet/IP im öffentlichen Netz verwendet werden soll. Die Konfiguration
erfolgt in RobotStudio unter Konfiguration -> Kommunikation -> Firewall
Manager. Weitere Informationen finden Sie unter
Bedienungsanleitung - Integrator-Leitfaden OmniCore.
© Copyright 2019 - 2021 ABB. Alle Rechte vorbehalten.
PLC
EtherNet/IP
Public
LAN3 WAN MGMT
Bedienungsanleitung - Integrator-Leitfaden OmniCore
Cell I/O
I/O I/O
Robot Controller 2
Private Public
LAN1 LAN2 LAN3
3HAC065037-003 Revision: F
WAN
