10 OmniCore Cybersicherheit
10.2 Netzwerkarchitektur und Kommunikation
Fortsetzung
Das Ziel der Netzwerksicherheitsarchitektur ist es, das Anlagensteuerungsnetzwerk
vor den Bedrohungen durch das Büronetzwerk der Anlage zu schützen.
Insbesondere Remote-Netzwerke sind unter anderem Bedrohungen durch Viren
ausgesetzt. Daher wird dringend empfohlen, das Steuerungsnetzwerk und das
Büronetzwerk der Anlage durch eine Schutzeinrichtung zu trennen, beispielsweise
eine Firewall.
Kommunikationsprotokolle zwischen OmniCore-Produkten

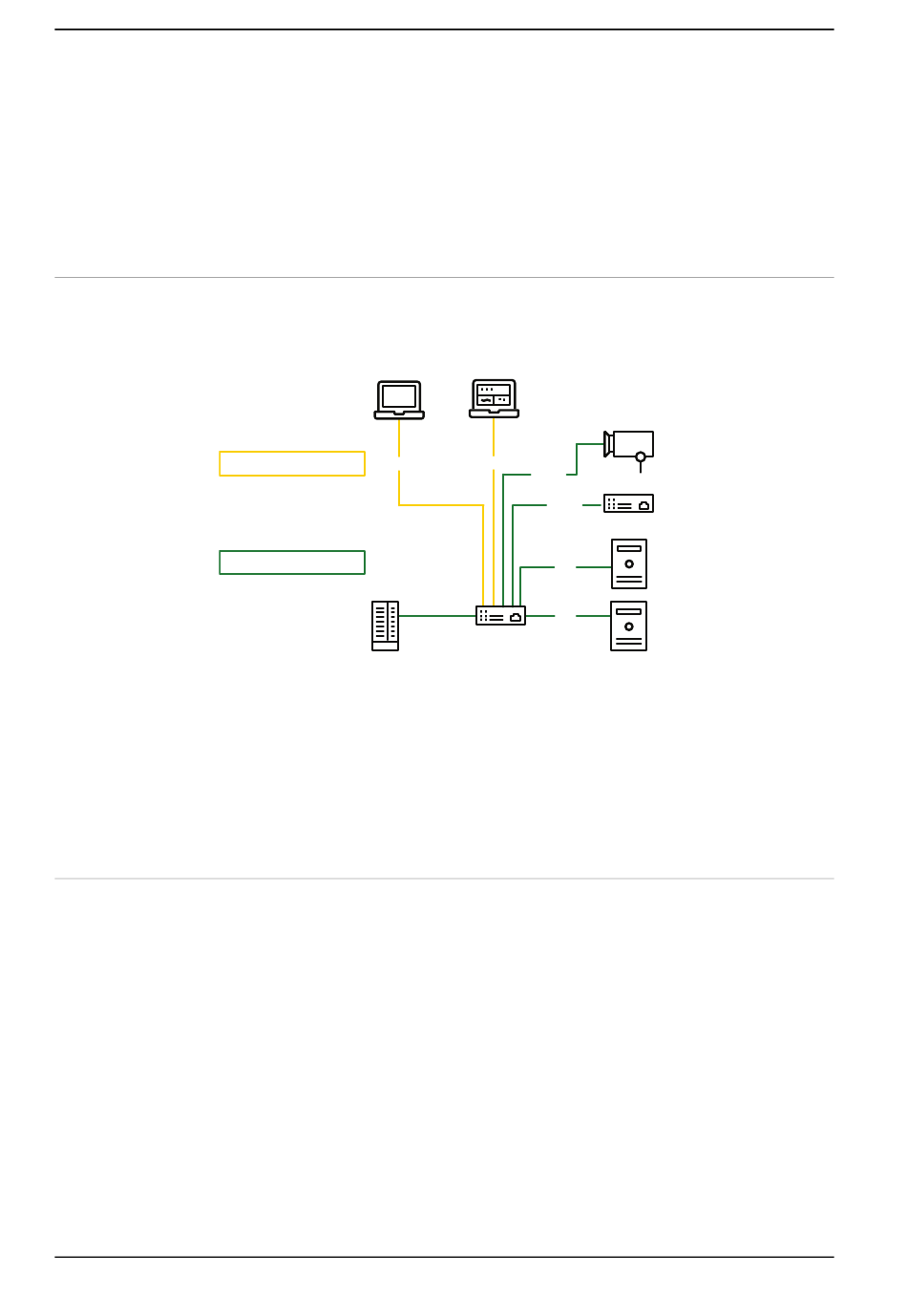

Die folgende Abbildung zeigt alle Komponenten, die an der Kommunikation mit
OmniCore-Produkten beteiligt sind sowie die Kommunikation zwischen ihnen.
Remote/Plant Office Network
Plant Control Network
xx1900000101
Die Komponenten werden gemäß dem Ort aufgelistet, an dem sie sich befinden:
Remote/Anlagen-Büronetzwerk oder Anlagensteuerungsnetzwerk. Die Linien
zwischen den Komponenten zeigen das verwendete Kommunikationsprotokoll an.
Das sichere Kommunikationsprotokoll Robot Web Services wird für die
Kommunikation zwischen der Steuerung und RobotStudio und der PC
SDK-Anwendung verwendet. Weitere Informationen über Robot Web Services
finden Sie unter developercenter.robotstudio.com/webservice.
Kommunikationseinrichtung mit Ability™ - Connected Services
Das Connected Services Gateway wird für die Connected Services-Konnektivität
verwendet. Es kann über einen sichere Mobilfunk-, WLAN- oder kabelgebundene
Verbindung mit ABB Ability™ Cloud verbunden werden. Es kann mit dem
Anlagennetzwerk verbunden werden, weil es mit einer Firewall gegen
unerwünschten und nicht benötigten Zugriff aus dem Internet geschützt ist.
Connected Services Embedded wird für die eingebetteten Software Connected
Services verwendet. Es kann über eine kabelgebundene Verbindung oder über
Connected Services Gateway mit ABB Ability™ Cloud verbunden werden. Es kann
mit dem Anlagennetzwerk verbunden werden, wenn es mit einer Firewall vor nicht
vertrauenswürdigem und nicht benötigtem Zugriff aus dem Internet geschützt ist.
Fortsetzung auf nächster Seite
