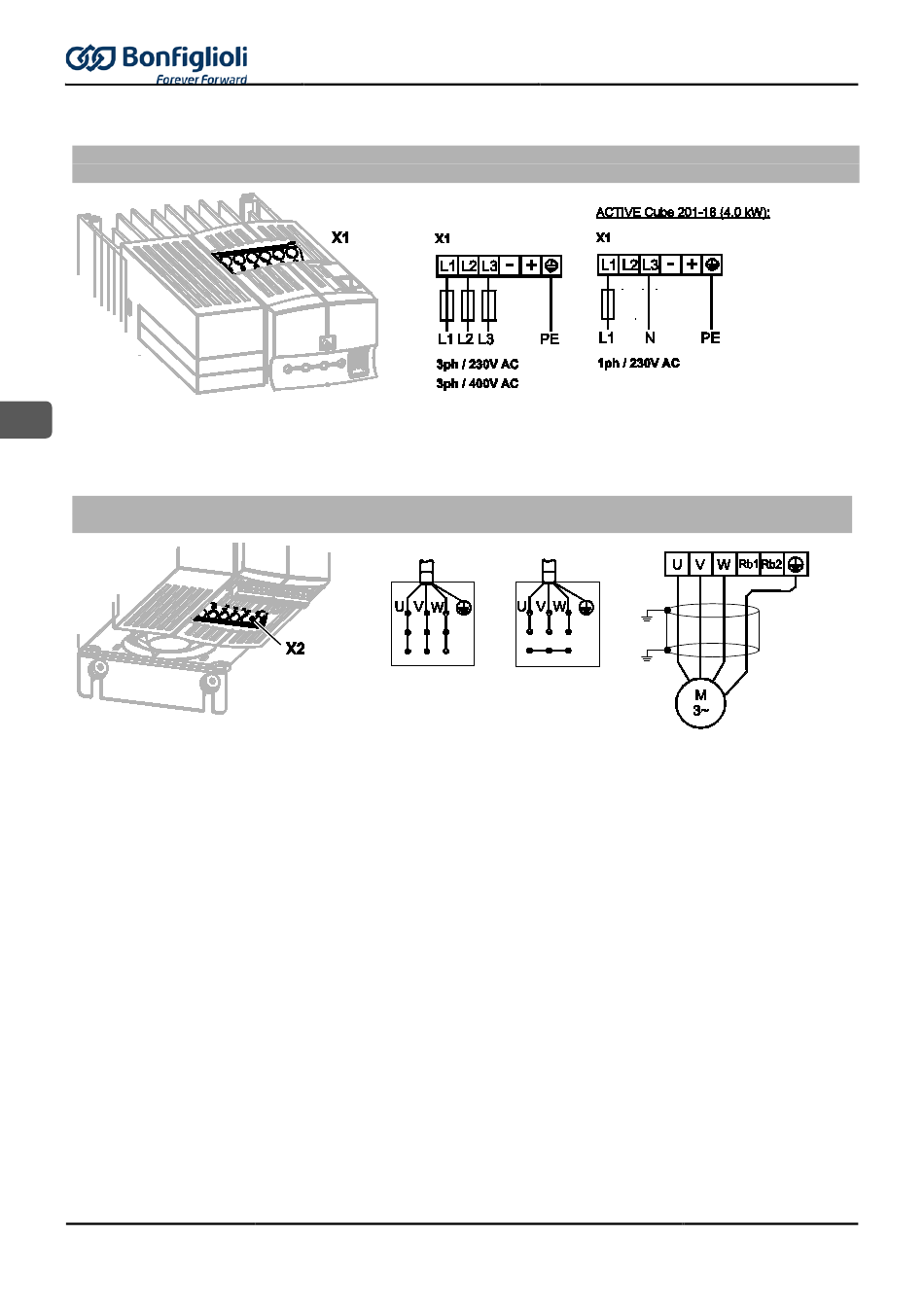

4.1.2 ACU201 (4,0 à 9,2 kW) et ACU401 (5,5 et 15,0 kW)
Branchement secteur
ACU201 (4,0 à 9,2 kW) et ACU401 (5,5 et 15,0 kW)
ACU201-18 (4,0 kW) : possibilité de raccordement monophasé et triphasé
F
ACU201-19 (5,5 kW) et plus : possibilité de raccordement triphasé
Raccord du moteur
ACU201 (4,0 à 9,2 kW) et ACU401 (5,5 et 15,0 kW)
Utiliser les possibilités de raccordement prévues des bornes X1 et X2 pour le raccordement du conducteur de
protection, de la ligne de réseau et de la ligne du moteur. Les autres possibilités de raccordement du conducteur
de protection, de la ligne réseau et de la ligne du moteur ne sont pas autorisées.
Utiliser les bornes R
144
Connexion en tri-
angle
et R pour le raccordement d'une résistance de freinage.
b1 b2
