4.2 Anschluss

4.2.1 ACU210 (bis 3,0 kW) und 410 (bis 4,0 kW)

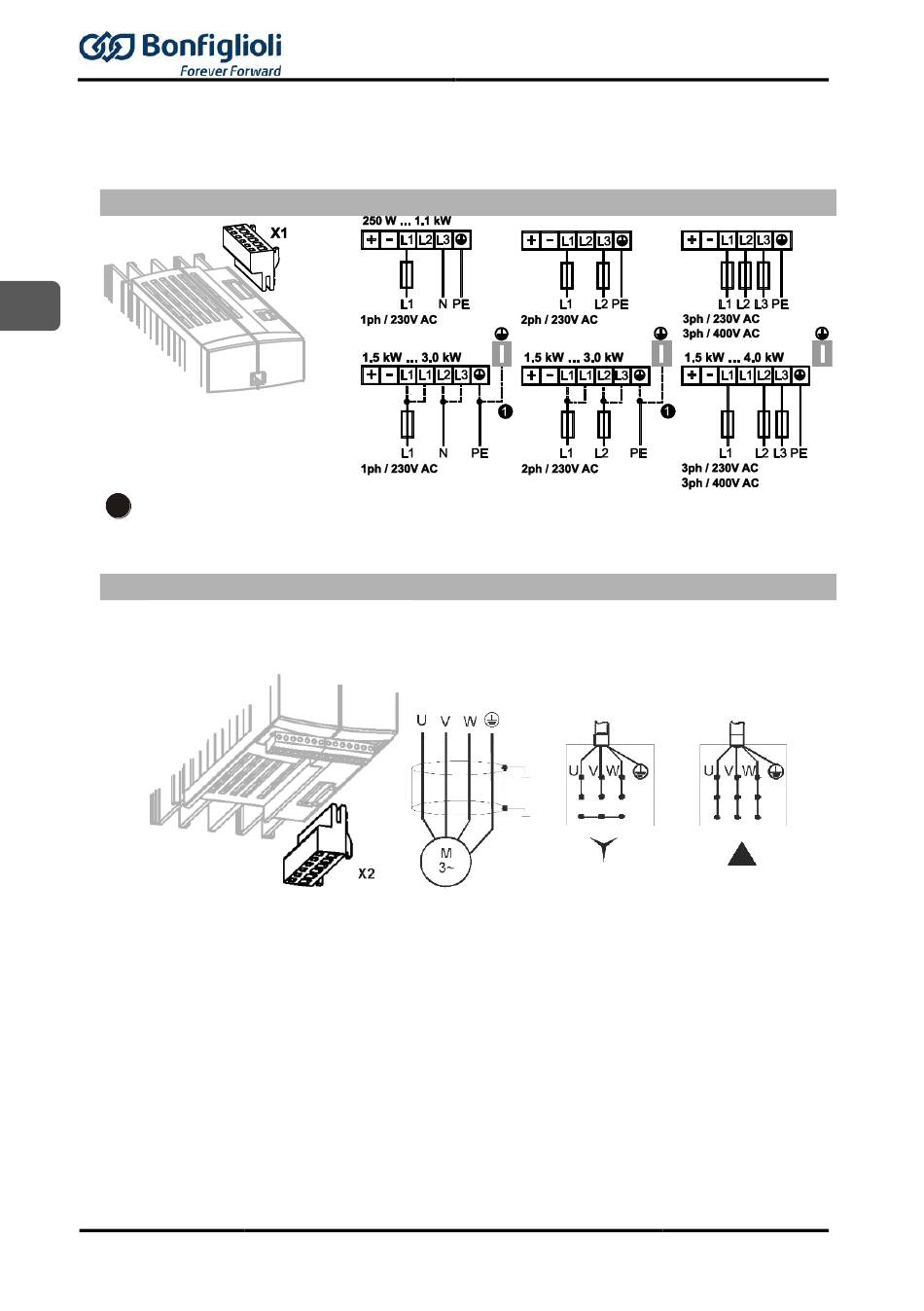

Netzanschluss, X1
D
1
Bei einem Netzstrom oberhalb 10 A den Netzanschluss 230 V 1ph/N/PE
und 230 V 2ph/PE an je zwei Anschlussklemmen vornehmen.
Motoranschluss
 Zum Anschluss des Schutzleiters der Netz- und Motorleitung die
vorgesehenen Anschlussmöglichkeiten der Klemmen X1 und X2
verwenden. Andere Anschlussmöglichkeiten für Schutzleiter der Netz- und
Motorleitung sind nicht zulässig.
 Zum Anschluss eines Bremswiderstandes Klemmen R
verwenden.
134 Quick Start Guide ACU
und R
b1 b2
