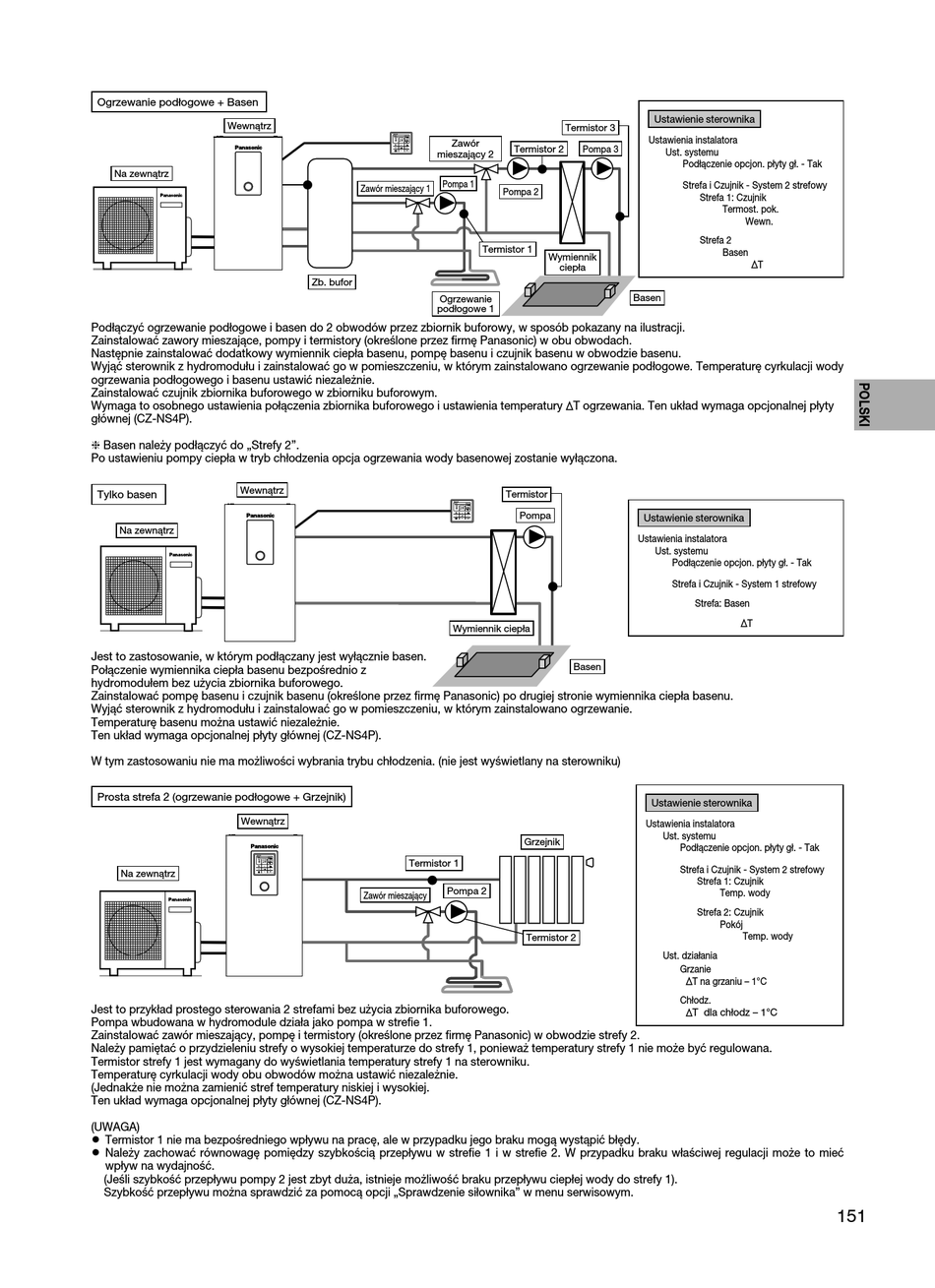

Ogrzewanie podłogowe + Basen
Wewnątrz
Na zewnątrz
Podłączyć ogrzewanie podłogowe i basen do 2 obwodów przez zbiornik buforowy, w sposób pokazany na ilustracji.
Zainstalować zawory mieszające, pompy i termistory (określone przez fi rmę Panasonic) w obu obwodach.
Następnie zainstalować dodatkowy wymiennik ciepła basenu, pompę basenu i czujnik basenu w obwodzie basenu.
Wyjąć sterownik z hydromodułu i zainstalować go w pomieszczeniu, w którym zainstalowano ogrzewanie podłogowe. Temperaturę cyrkulacji wody
ogrzewania podłogowego i basenu ustawić niezależnie.
Zainstalować czujnik zbiornika buforowego w zbiorniku buforowym.
Wymaga to osobnego ustawienia połączenia zbiornika buforowego i ustawienia temperatury T ogrzewania. Ten układ wymaga opcjonalnej płyty
głównej (CZ-NS4P).
 Basen należy podłączyć do „Strefy 2".
Po ustawieniu pompy ciepła w tryb chłodzenia opcja ogrzewania wody basenowej zostanie wyłączona.
Wewnątrz
Tylko basen
Na zewnątrz
Jest to zastosowanie, w którym podłączany jest wyłącznie basen.
Połączenie wymiennika ciepła basenu bezpośrednio z
hydromodułem bez użycia zbiornika buforowego.
Zainstalować pompę basenu i czujnik basenu (określone przez fi rmę Panasonic) po drugiej stronie wymiennika ciepła basenu.
Wyjąć sterownik z hydromodułu i zainstalować go w pomieszczeniu, w którym zainstalowano ogrzewanie.
Temperaturę basenu można ustawić niezależnie.
Ten układ wymaga opcjonalnej płyty głównej (CZ-NS4P).
W tym zastosowaniu nie ma możliwości wybrania trybu chłodzenia. (nie jest wyświetlany na sterowniku)
Prosta strefa 2 (ogrzewanie podłogowe + Grzejnik)
Wewnątrz
Na zewnątrz
Jest to przykład prostego sterowania 2 strefami bez użycia zbiornika buforowego.
Pompa wbudowana w hydromodule działa jako pompa w strefi e 1.
Zainstalować zawór mieszający, pompę i termistory (określone przez fi rmę Panasonic) w obwodzie strefy 2.
Należy pamiętać o przydzieleniu strefy o wysokiej temperaturze do strefy 1, ponieważ temperatury strefy 1 nie może być regulowana.
Termistor strefy 1 jest wymagany do wyświetlania temperatury strefy 1 na sterowniku.
Temperaturę cyrkulacji wody obu obwodów można ustawić niezależnie.
(Jednakże nie można zamienić stref temperatury niskiej i wysokiej.
Ten układ wymaga opcjonalnej płyty głównej (CZ-NS4P).
(UWAGA)
•
Termistor 1 nie ma bezpośredniego wpływu na pracę, ale w przypadku jego braku mogą wystąpić błędy.
•
Należy zachować równowagę pomiędzy szybkością przepływu w strefi e 1 i w strefi e 2. W przypadku braku właściwej regulacji może to mieć
wpływ na wydajność.
(Jeśli szybkość przepływu pompy 2 jest zbyt duża, istnieje możliwość braku przepływu ciepłej wody do strefy 1).
Szybkość przepływu można sprawdzić za pomocą opcji „Sprawdzenie siłownika" w menu serwisowym.
Zawór
mieszający 2
Pompa 1
Zawór mieszający 1
Termistor 1
Zb. bufor
Ogrzewanie
podłogowe 1
Wymiennik ciepła
Termistor 1
Pompa 2
Zawór mieszający
Ustawienie sterownika
Termistor 3
Ustawienia instalatora
Termistor 2 Pompa 3
Ust. systemu
Pompa 2
Wymiennik
ciepła
Basen
Termistor
Pompa
Ustawienie sterownika
Ustawienia instalatora
Ust. systemu
Podłączenie opcjon. płyty gł. - Tak
Strefa i Czujnik - System 1 strefowy
Basen
Ustawienie sterownika
Ustawienia instalatora
Ust. systemu
Grzejnik
Termistor 2
Ust. działania
Podłączenie opcjon. płyty gł. - Tak
Strefa i Czujnik - System 2 strefowy
Strefa 1: Czujnik
Termost. pok.
Wewn.
Strefa 2
Basen
T
Strefa: Basen
T
Podłączenie opcjon. płyty gł. - Tak
Strefa i Czujnik - System 2 strefowy
Strefa 1: Czujnik
Temp. wody
Strefa 2: Czujnik
Pokój
Temp. wody
Grzanie
T na grzaniu – 1°C
Chłodz.
T dla chłodz – 1°C
