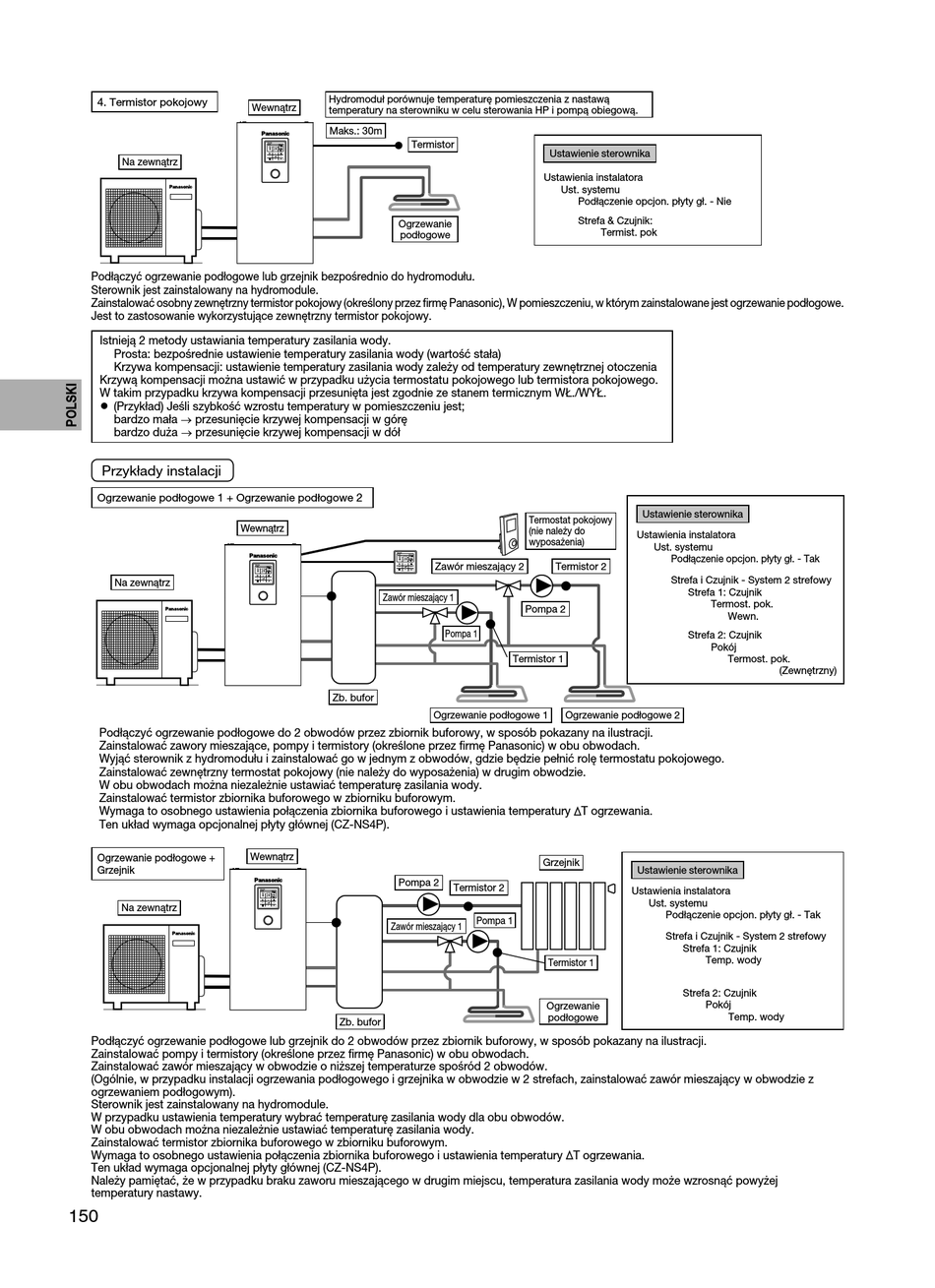

4. Termistor pokojowy
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik bezpośrednio do hydromodułu.
Sterownik jest zainstalowany na hydromodule.
Zainstalować osobny zewnętrzny termistor pokojowy (określony przez fi rmę Panasonic), W pomieszczeniu, w którym zainstalowane jest ogrzewanie podłogowe.
Jest to zastosowanie wykorzystujące zewnętrzny termistor pokojowy.
Istnieją 2 metody ustawiania temperatury zasilania wody.
Prosta: bezpośrednie ustawienie temperatury zasilania wody (wartość stała)
Krzywa kompensacji: ustawienie temperatury zasilania wody zależy od temperatury zewnętrznej otoczenia
Krzywą kompensacji można ustawić w przypadku użycia termostatu pokojowego lub termistora pokojowego.
W takim przypadku krzywa kompensacji przesunięta jest zgodnie ze stanem termicznym WŁ./WYŁ.
•
(Przykład) Jeśli szybkość wzrostu temperatury w pomieszczeniu jest;
bardzo mała  przesunięcie krzywej kompensacji w górę
bardzo duża  przesunięcie krzywej kompensacji w dół
Przykłady instalacji
Ogrzewanie podłogowe 1 + Ogrzewanie podłogowe 2
Wewnątrz
Na zewnątrz
Podłączyć ogrzewanie podłogowe do 2 obwodów przez zbiornik buforowy, w sposób pokazany na ilustracji.
Zainstalować zawory mieszające, pompy i termistory (określone przez fi rmę Panasonic) w obu obwodach.
Wyjąć sterownik z hydromodułu i zainstalować go w jednym z obwodów, gdzie będzie pełnić rolę termostatu pokojowego.
Zainstalować zewnętrzny termostat pokojowy (nie należy do wyposażenia) w drugim obwodzie.
W obu obwodach można niezależnie ustawiać temperaturę zasilania wody.
Zainstalować termistor zbiornika buforowego w zbiorniku buforowym.
Wymaga to osobnego ustawienia połączenia zbiornika buforowego i ustawienia temperatury T ogrzewania.
Ten układ wymaga opcjonalnej płyty głównej (CZ-NS4P).
Ogrzewanie podłogowe +
Grzejnik
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik do 2 obwodów przez zbiornik buforowy, w sposób pokazany na ilustracji.
Zainstalować pompy i termistory (określone przez fi rmę Panasonic) w obu obwodach.
Zainstalować zawór mieszający w obwodzie o niższej temperaturze spośród 2 obwodów.
(Ogólnie, w przypadku instalacji ogrzewania podłogowego i grzejnika w obwodzie w 2 strefach, zainstalować zawór mieszający w obwodzie z
ogrzewaniem podłogowym).
Sterownik jest zainstalowany na hydromodule.
W przypadku ustawienia temperatury wybrać temperaturę zasilania wody dla obu obwodów.
W obu obwodach można niezależnie ustawiać temperaturę zasilania wody.
Zainstalować termistor zbiornika buforowego w zbiorniku buforowym.
Wymaga to osobnego ustawienia połączenia zbiornika buforowego i ustawienia temperatury T ogrzewania.
Ten układ wymaga opcjonalnej płyty głównej (CZ-NS4P).
Należy pamiętać, że w przypadku braku zaworu mieszającego w drugim miejscu, temperatura zasilania wody może wzrosnąć powyżej
temperatury nastawy.
150
Hydromoduł porównuje temperaturę pomieszczenia z nastawą
Wewnątrz
temperatury na sterowniku w celu sterowania HP i pompą obiegową.
Maks.: 30m
Termistor
Ogrzewanie
podłogowe
Zawór mieszający 1
Zb. bufor
Wewnątrz
Pompa 2
Zawór mieszający 1
Zb. bufor
Ustawienie sterownika
Ustawienia instalatora
Ust. systemu
Podłączenie opcjon. płyty gł. - Nie
Strefa & Czujnik:
Termist. pok
Termostat pokojowy
(nie należy do
wyposażenia)
Zawór mieszający 2 Termistor 2
Pompa 2
Pompa 1
Termistor 1
Ogrzewanie podłogowe 1 Ogrzewanie podłogowe 2
Grzejnik
Termistor 2
Pompa 1
Termistor 1
Ogrzewanie
podłogowe
Ustawienie sterownika
Ustawienia instalatora
Ust. systemu
Podłączenie opcjon. płyty gł. - Tak
Strefa i Czujnik - System 2 strefowy
Strefa 1: Czujnik
Termost. pok.
Wewn.
Strefa 2: Czujnik
Pokój
Termost. pok.
(Zewnętrzny)
Ustawienie sterownika
Ustawienia instalatora
Ust. systemu
Podłączenie opcjon. płyty gł. - Tak
Strefa i Czujnik - System 2 strefowy
Strefa 1: Czujnik
Temp. wody
Strefa 2: Czujnik
Pokój
Temp. wody
