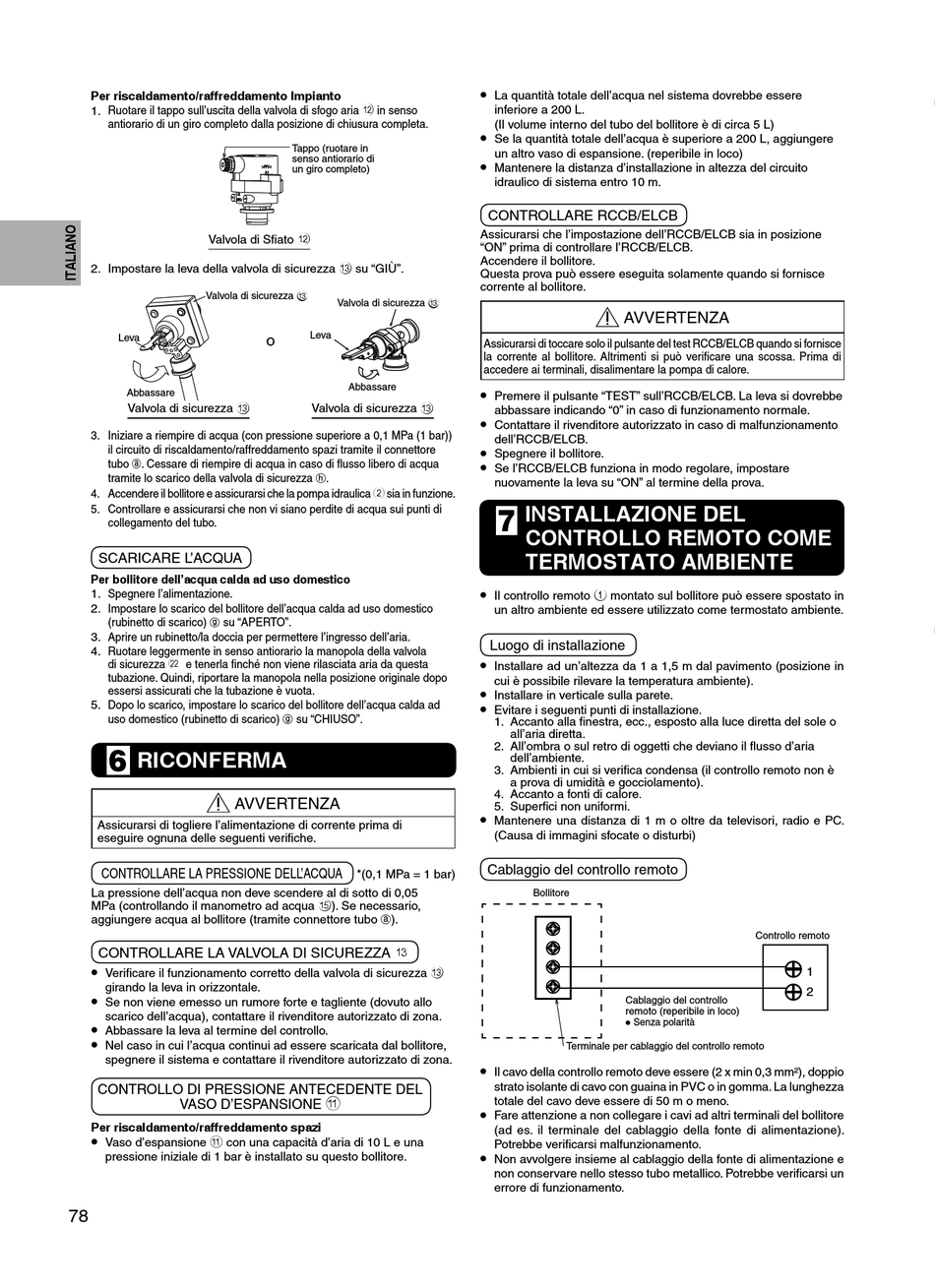

Per riscaldamento/raffreddamento Impianto
1. Ruotare il tappo sull'uscita della valvola di sfogo aria b in senso
antiorario di un giro completo dalla posizione di chiusura completa.
Valvola di Sfi ato b
2. Impostare la leva della valvola di sicurezza c su "GIÙ".
Valvola di sicurezza c
Leva
Abbassare
Valvola di sicurezza c
3. Iniziare a riempire di acqua (con pressione superiore a 0,1 MPa (1 bar))
il circuito di riscaldamento/raffreddamento spazi tramite il connettore
tubo g. Cessare di riempire di acqua in caso di fl usso libero di acqua
tramite lo scarico della valvola di sicurezza
4. Accendere il bollitore e assicurarsi che la pompa idraulica 2 sia in funzione.
5. Controllare e assicurarsi che non vi siano perdite di acqua sui punti di
collegamento del tubo.
SCARICARE L'ACQUA
Per bollitore dell'acqua calda ad uso domestico
1. Spegnere l'alimentazione.
2. Impostare lo scarico del bollitore dell'acqua calda ad uso domestico
(rubinetto di scarico) su "APERTO".
g
3. Aprire un rubinetto/la doccia per permettere l'ingresso dell'aria.
4. Ruotare leggermente in senso antiorario la manopola della valvola
di sicurezza l e tenerla fi nché non viene rilasciata aria da questa
tubazione. Quindi, riportare la manopola nella posizione originale dopo
essersi assicurati che la tubazione è vuota.
5. Dopo lo scarico, impostare lo scarico del bollitore dell'acqua calda ad
uso domestico (rubinetto di scarico)
RICONFERMA
6
AVVERTENZA
Assicurarsi di togliere l'alimentazione di corrente prima di
eseguire ognuna delle seguenti verifi che.
CONTROLLARE LA PRESSIONE DELL'ACQUA
La pressione dell'acqua non deve scendere al di sotto di 0,05
MPa (controllando il manometro ad acqua e). Se necessario,
aggiungere acqua al bollitore (tramite connettore tubo g).
CONTROLLARE LA VALVOLA DI SICUREZZA c
• Verifi care il funzionamento corretto della valvola di sicurezza c
girando la leva in orizzontale.
•
Se non viene emesso un rumore forte e tagliente (dovuto allo
scarico dell'acqua), contattare il rivenditore autorizzato di zona.
•
Abbassare la leva al termine del controllo.
•
Nel caso in cui l'acqua continui ad essere scaricata dal bollitore,
spegnere il sistema e contattare il rivenditore autorizzato di zona.
CONTROLLO DI PRESSIONE ANTECEDENTE DEL
VASO D'ESPANSIONE a
Per riscaldamento/raffreddamento spazi
• Vaso d'espansione a con una capacità d'aria di 10 L e una
pressione iniziale di 1 bar è installato su questo bollitore.
78
Tappo (ruotare in
senso antiorario di
un giro completo)
Valvola di sicurezza c
Leva
o
Abbassare
Valvola di sicurezza c
.
h
su "CHIUSO".
g
*(0,1 MPa = 1 bar)
•
La quantità totale dell'acqua nel sistema dovrebbe essere
inferiore a 200 L.
(Il volume interno del tubo del bollitore è di circa 5 L)
•
Se la quantità totale dell'acqua è superiore a 200 L, aggiungere
un altro vaso di espansione. (reperibile in loco)
•
Mantenere la distanza d'installazione in altezza del circuito
idraulico di sistema entro 10 m.
CONTROLLARE RCCB/ELCB
Assicurarsi che l'impostazione dell'RCCB/ELCB sia in posizione
"ON" prima di controllare l'RCCB/ELCB.
Accendere il bollitore.
Questa prova può essere eseguita solamente quando si fornisce
corrente al bollitore.
AVVERTENZA
Assicurarsi di toccare solo il pulsante del test RCCB/ELCB quando si fornisce
la corrente al bollitore. Altrimenti si può verifi care una scossa. Prima di
accedere ai terminali, disalimentare la pompa di calore.
•
Premere il pulsante "TEST" sull'RCCB/ELCB. La leva si dovrebbe
abbassare indicando "0" in caso di funzionamento normale.
•
Contattare il rivenditore autorizzato in caso di malfunzionamento
dell'RCCB/ELCB.
•
Spegnere il bollitore.
•
Se l'RCCB/ELCB funziona in modo regolare, impostare
nuovamente la leva su "ON" al termine della prova.
INSTALLAZIONE DEL
7
CONTROLLO REMOTO COME
TERMOSTATO AMBIENTE
• Il controllo remoto 1 montato sul bollitore può essere spostato in
un altro ambiente ed essere utilizzato come termostato ambiente.
Luogo di installazione
•
Installare ad un'altezza da 1 a 1,5 m dal pavimento (posizione in
cui è possibile rilevare la temperatura ambiente).
•
Installare in verticale sulla parete.
•
Evitare i seguenti punti di installazione.
1. Accanto alla fi nestra, ecc., esposto alla luce diretta del sole o
all'aria diretta.
2. All'ombra o sul retro di oggetti che deviano il fl usso d'aria
dell'ambiente.
3. Ambienti in cui si verifi ca condensa (il controllo remoto non è
a prova di umidità e gocciolamento).
4. Accanto a fonti di calore.
5. Superfi ci non uniformi.
•
Mantenere una distanza di 1 m o oltre da televisori, radio e PC.
(Causa di immagini sfocate o disturbi)
Cablaggio del controllo remoto
Bollitore
Cablaggio del controllo
remoto (reperibile in loco)
•
Senza polarità
Terminale per cablaggio del controllo remoto
•
Il cavo della controllo remoto deve essere (2 x min 0,3 mm²), doppio
strato isolante di cavo con guaina in PVC o in gomma. La lunghezza
totale del cavo deve essere di 50 m o meno.
•
Fare attenzione a non collegare i cavi ad altri terminali del bollitore
(ad es. il terminale del cablaggio della fonte di alimentazione).
Potrebbe verifi carsi malfunzionamento.
•
Non avvolgere insieme al cablaggio della fonte di alimentazione e
non conservare nello stesso tubo metallico. Potrebbe verifi carsi un
errore di funzionamento.
Controllo remoto
1
2
