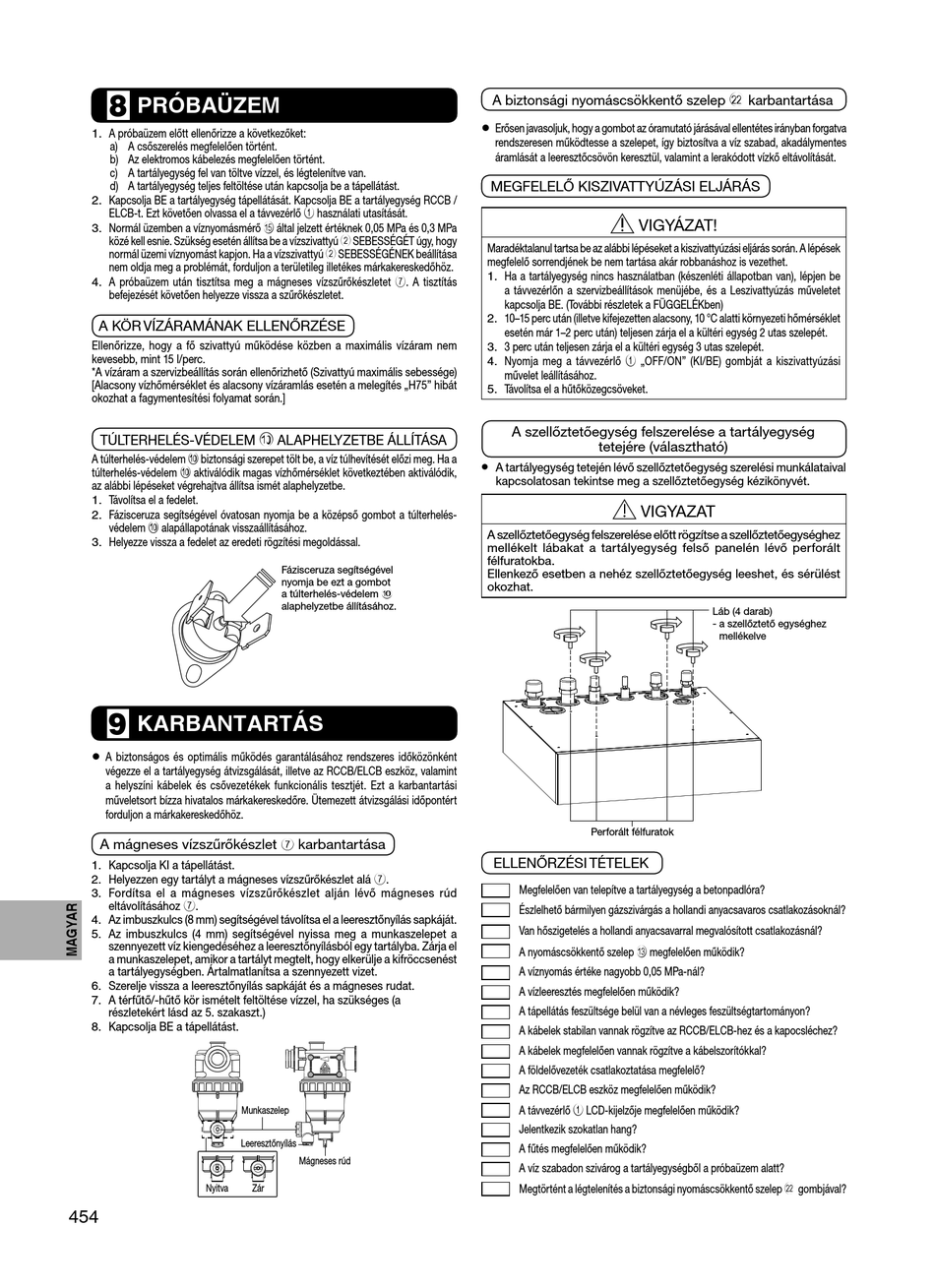

PRÓBAÜZEM
8
1. A próbaüzem előtt ellenőrizze a következőket:
a) A csőszerelés megfelelően történt.
b) Az elektromos kábelezés megfelelően történt.
c) A tartályegység fel van töltve vízzel, és légtelenítve van.
d) A tartályegység teljes feltöltése után kapcsolja be a tápellátást.
2. Kapcsolja BE a tartályegység tápellátását. Kapcsolja BE a tartályegység RCCB /
ELCB-t. Ezt követően olvassa el a távvezérlő 1 használati utasítását.
3. Normál üzemben a víznyomásmérő e által jelzett értéknek 0,05 MPa és 0,3 MPa
közé kell esnie. Szükség esetén állítsa be a vízszivattyú 2 SEBESSÉGÉT úgy, hogy
normál üzemi víznyomást kapjon. Ha a vízszivattyú 2 SEBESSÉGÉNEK beállítása
nem oldja meg a problémát, forduljon a területileg illetékes márkakereskedőhöz.
4. A próbaüzem után tisztítsa meg a mágneses vízszűrőkészletet 7. A tisztítás
befejezését követően helyezze vissza a szűrőkészletet.
A KÖR VÍZÁRAMÁNAK ELLENŐRZÉSE
Ellenőrizze, hogy a fő szivattyú működése közben a maximális vízáram nem
kevesebb, mint 15 l/perc.
*A vízáram a szervizbeállítás során ellenőrizhető (Szivattyú maximális sebessége)
[Alacsony vízhőmérséklet és alacsony vízáramlás esetén a melegítés „H75" hibát
okozhat a fagymentesítési folyamat során.]
TÚLTERHELÉS-VÉDELEM 0 ALAPHELYZETBE ÁLLÍTÁSA
A túlterhelés-védelem 0 biztonsági szerepet tölt be, a víz túlhevítését előzi meg. Ha a
túlterhelés-védelem 0 aktiválódik magas vízhőmérséklet következtében aktiválódik,
az alábbi lépéseket végrehajtva állítsa ismét alaphelyzetbe.
1. Távolítsa el a fedelet.
2. Fázisceruza segítségével óvatosan nyomja be a középső gombot a túlterhelés-
védelem 0 alapállapotának visszaállításához.
3. Helyezze vissza a fedelet az eredeti rögzítési megoldással.
KARBANTARTÁS
9
•
A biztonságos és optimális működés garantálásához rendszeres időközönként
végezze el a tartályegység átvizsgálását, illetve az RCCB/ELCB eszköz, valamint
a helyszíni kábelek és csővezetékek funkcionális tesztjét. Ezt a karbantartási
műveletsort bízza hivatalos márkakereskedőre. Ütemezett átvizsgálási időpontért
forduljon a márkakereskedőhöz.
A mágneses vízszűrőkészlet
1. Kapcsolja KI a tápellátást.
2. Helyezzen egy tartályt a mágneses vízszűrőkészlet alá 7.
3. Fordítsa el a mágneses vízszűrőkészlet alján lévő mágneses rúd
eltávolításához 7.
4. Az imbuszkulcs (8 mm) segítségével távolítsa el a leeresztőnyílás sapkáját.
5. Az imbuszkulcs (4 mm) segítségével nyissa meg a munkaszelepet a
szennyezett víz kiengedéséhez a leeresztőnyílásból egy tartályba. Zárja el
a munkaszelepet, amikor a tartályt megtelt, hogy elkerülje a kifröccsenést
a tartályegységben. Ártalmatlanítsa a szennyezett vizet.
6. Szerelje vissza a leeresztőnyílás sapkáját és a mágneses rudat.
7. A térfűtő/-hűtő kör ismételt feltöltése vízzel, ha szükséges (a
részletekért lásd az 5. szakaszt.)
8. Kapcsolja BE a tápellátást.
Munkaszelep
Leeresztőnyílás
Nyitva
454
Fázisceruza segítségével
nyomja be ezt a gombot
a túlterhelés-védelem 0
alaphelyzetbe állításához.
7 karbantartása
Mágneses rúd
Zár
A biztonsági nyomáscsökkentő szelep l karbantartása
•
Erősen javasoljuk, hogy a gombot az óramutató járásával ellentétes irányban forgatva
rendszeresen működtesse a szelepet, így biztosítva a víz szabad, akadálymentes
áramlását a leeresztőcsövön keresztül, valamint a lerakódott vízkő eltávolítását.
MEGFELELŐ KISZIVATTYÚZÁSI ELJÁRÁS
VIGYÁZAT!
Maradéktalanul tartsa be az alábbi lépéseket a kiszivattyúzási eljárás során. A lépések
megfelelő sorrendjének be nem tartása akár robbanáshoz is vezethet.
1. Ha a tartályegység nincs használatban (készenléti állapotban van), lépjen be
a távvezérlőn a szervizbeállítások menüjébe, és a Leszivattyúzás műveletet
kapcsolja BE. (További részletek a FÜGGELÉKben)
2. 10–15 perc után (illetve kifejezetten alacsony, 10 °C alatti környezeti hőmérséklet
esetén már 1–2 perc után) teljesen zárja el a kültéri egység 2 utas szelepét.
3. 3 perc után teljesen zárja el a kültéri egység 3 utas szelepét.
4. Nyomja meg a távvezérlő 1 „OFF/ON" (KI/BE) gombját a kiszivattyúzási
művelet leállításához.
5. Távolítsa el a hűtőközegcsöveket.
A szellőztetőegység felszerelése a tartályegység
tetejére (választható)
•
A tartályegység tetején lévő szellőztetőegység szerelési munkálataival
kapcsolatosan tekintse meg a szellőztetőegység kézikönyvét.
VIGYAZAT
A szellőztetőegység felszerelése előtt rögzítse a szellőztetőegységhez
mellékelt lábakat a tartályegység felső panelén lévő perforált
félfuratokba.
Ellenkező esetben a nehéz szellőztetőegység leeshet, és sérülést
okozhat.
Perforált félfuratok
ELLENŐRZÉSI TÉTELEK
Megfelelően van telepítve a tartályegység a betonpadlóra?
Észlelhető bármilyen gázszivárgás a hollandi anyacsavaros csatlakozásoknál?
Van hőszigetelés a hollandi anyacsavarral megvalósított csatlakozásnál?
A nyomáscsökkentő szelep c megfelelően működik?
A víznyomás értéke nagyobb 0,05 MPa-nál?
A vízleeresztés megfelelően működik?
A tápellátás feszültsége belül van a névleges feszültségtartományon?
A kábelek stabilan vannak rögzítve az RCCB/ELCB-hez és a kapocsléchez?
A kábelek megfelelően vannak rögzítve a kábelszorítókkal?
A földelővezeték csatlakoztatása megfelelő?
Az RCCB/ELCB eszköz megfelelően működik?
A távvezérlő 1 LCD-kijelzője megfelelően működik?
Jelentkezik szokatlan hang?
A fűtés megfelelően működik?
A víz szabadon szivárog a tartályegységből a próbaüzem alatt?
Megtörtént a légtelenítés a biztonsági nyomáscsökkentő szelep l gombjával?
Láb (4 darab)
- a szellőztető egységhez
mellékelve
