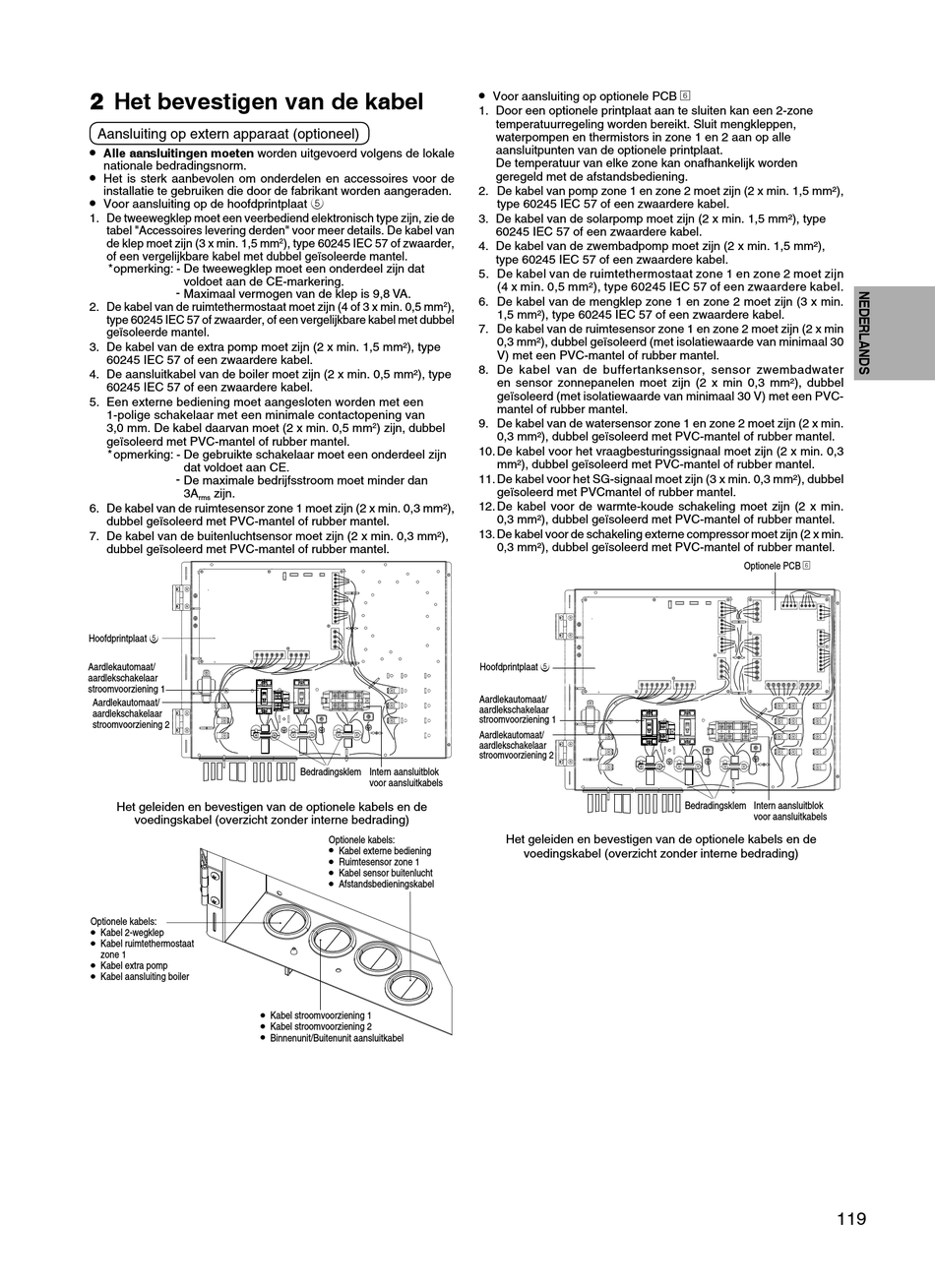

2 Het bevestigen van de kabel
Aansluiting op extern apparaat (optioneel)
• Alle aansluitingen moeten worden uitgevoerd volgens de lokale
nationale bedradingsnorm.
•
Het is sterk aanbevolen om onderdelen en accessoires voor de
installatie te gebruiken die door de fabrikant worden aangeraden.
•
Voor aansluiting op de hoofdprintplaat 5
1. De tweewegklep moet een veerbediend elektronisch type zijn, zie de
tabel "Accessoires levering derden" voor meer details. De kabel van
de klep moet zijn (3 x min. 1,5 mm
of een vergelijkbare kabel met dubbel geïsoleerde mantel.
* opmerking: - De tweewegklep moet een onderdeel zijn dat
voldoet aan de CE-markering.
- Maximaal vermogen van de klep is 9,8 VA.
2. De kabel van de ruimtethermostaat moet zijn (4 of 3 x min. 0,5 mm
type 60245 IEC 57 of zwaarder, of een vergelijkbare kabel met dubbel
geïsoleerde mantel.
3. De kabel van de extra pomp moet zijn (2 x min. 1,5 mm²), type
60245 IEC 57 of een zwaardere kabel.
4. De aansluitkabel van de boiler moet zijn (2 x min. 0,5 mm²), type
60245 IEC 57 of een zwaardere kabel.
5. Een externe bediening moet aangesloten worden met een
1-polige schakelaar met een minimale contactopening van
3,0 mm. De kabel daarvan moet (2 x min. 0,5 mm
geïsoleerd met PVC-mantel of rubber mantel.
* opmerking: - De gebruikte schakelaar moet een onderdeel zijn
dat voldoet aan CE.
- De maximale bedrijfsstroom moet minder dan
3A zijn.
rms
6. De kabel van de ruimtesensor zone 1 moet zijn (2 x min. 0,3 mm²),
dubbel geïsoleerd met PVC-mantel of rubber mantel.
7. De kabel van de buitenluchtsensor moet zijn (2 x min. 0,3 mm²),
dubbel geïsoleerd met PVC-mantel of rubber mantel.
Hoofdprintplaat 5
Aardlekautomaat/
aardlekschakelaar
stroomvoorziening 1
Aardlekautomaat/
aardlekschakelaar
stroomvoorziening 2
Het geleiden en bevestigen van de optionele kabels en de
voedingskabel (overzicht zonder interne bedrading)
Optionele kabels:
•
Kabel 2-wegklep
•
Kabel ruimtethermostaat
zone 1
•
Kabel extra pomp
•
Kabel aansluiting boiler
•
•
•
2 ), type 60245 IEC 57 of zwaarder,
2 ),
2 ) zijn, dubbel
Bedradingsklem Intern aansluitblok
voor aansluitkabels
Optionele kabels:
•
Kabel externe bediening
•
Ruimtesensor zone 1
•
Kabel sensor buitenlucht
•
Afstandsbedieningskabel
Kabel stroomvoorziening 1
Kabel stroomvoorziening 2
Binnenunit/Buitenunit aansluitkabel
•
Voor aansluiting op optionele PCB 6
1. Door een optionele printplaat aan te sluiten kan een 2-zone
temperatuurregeling worden bereikt. Sluit mengkleppen,
waterpompen en thermistors in zone 1 en 2 aan op alle
aansluitpunten van de optionele printplaat.
De temperatuur van elke zone kan onafhankelijk worden
geregeld met de afstandsbediening.
2. De kabel van pomp zone 1 en zone 2 moet zijn (2 x min. 1,5 mm²),
type 60245 IEC 57 of een zwaardere kabel.
3. De kabel van de solarpomp moet zijn (2 x min. 1,5 mm²), type
60245 IEC 57 of een zwaardere kabel.
4. De kabel van de zwembadpomp moet zijn (2 x min. 1,5 mm²),
type 60245 IEC 57 of een zwaardere kabel.
5. De kabel van de ruimtethermostaat zone 1 en zone 2 moet zijn
(4 x min. 0,5 mm²), type 60245 IEC 57 of een zwaardere kabel.
6. De kabel van de mengklep zone 1 en zone 2 moet zijn (3 x min.
1,5 mm²), type 60245 IEC 57 of een zwaardere kabel.
7. De kabel van de ruimtesensor zone 1 en zone 2 moet zijn (2 x min
0,3 mm²), dubbel geïsoleerd (met isolatiewaarde van minimaal 30
V) met een PVC-mantel of rubber mantel.
8. De kabel van de buffertanksensor, sensor zwembadwater
en sensor zonnepanelen moet zijn (2 x min 0,3 mm²), dubbel
geïsoleerd (met isolatiewaarde van minimaal 30 V) met een PVC-
mantel of rubber mantel.
9. De kabel van de watersensor zone 1 en zone 2 moet zijn (2 x min.
0,3 mm²), dubbel geïsoleerd met PVC-mantel of rubber mantel.
10. De kabel voor het vraagbesturingssignaal moet zijn (2 x min. 0,3
mm²), dubbel geïsoleerd met PVC-mantel of rubber mantel.
11. De kabel voor het SG-signaal moet zijn (3 x min. 0,3 mm²), dubbel
geïsoleerd met PVC mantel of rubber mantel.
12. De kabel voor de warmte-koude schakeling moet zijn (2 x min.
0,3 mm²), dubbel geïsoleerd met PVC-mantel of rubber mantel.
13. De kabel voor de schakeling externe compressor moet zijn (2 x min.
0,3 mm²), dubbel geïsoleerd met PVC-mantel of rubber mantel.
Hoofdprintplaat 5
Aardlekautomaat/
aardlekschakelaar
stroomvoorziening 1
Aardlekautomaat/
aardlekschakelaar
stroomvoorziening 2
Het geleiden en bevestigen van de optionele kabels en de
voedingskabel (overzicht zonder interne bedrading)
Optionele PCB 6
Bedradingsklem Intern aansluitblok
voor aansluitkabels
119
