1 Rendszerváltozatok
Ez a fejezet a levegő–víz hőszivattyút használó rendszerek különféle variációit, illetve azok beállításának módját mutatja be.

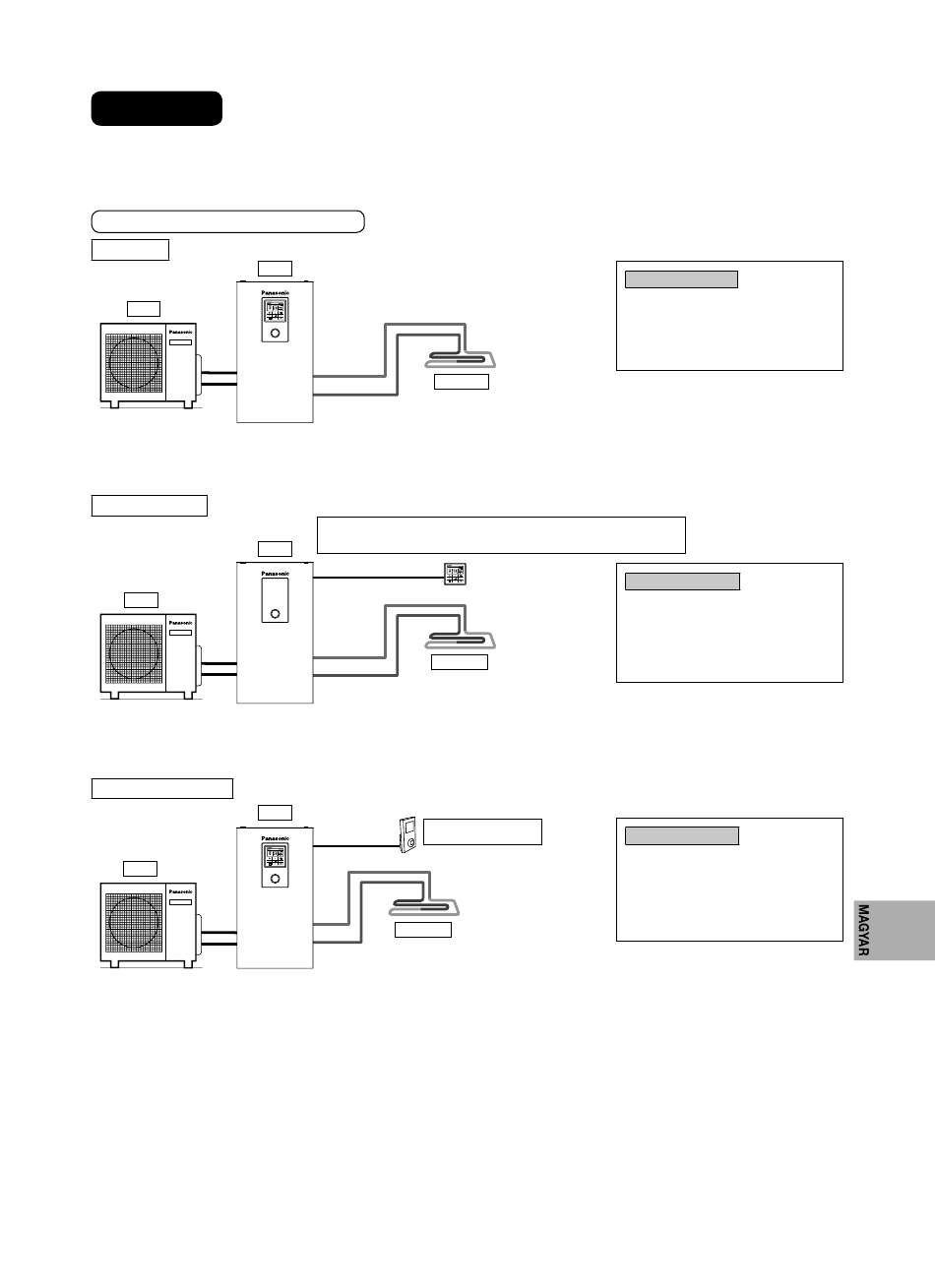

1-1 A hőmérséklet-szabályozáshoz kapcsolódó alkalmazás bemutatása.
A fűtés hőmérséklet-beállítási módozatai
1. Távvezérlő
Beltér
Kültér
Csatlakoztassa a padlófűtést, illetve a radiátoros fűtést közvetlenül a tartályegységhez.
A távvezérlő a tartályegységre van szerelve.
Ez a lehető legegyszerűbb rendszer alapkiépítése.
2. Szobatermosztát
Beltér
Kültér
Csatlakoztassa a padlófűtést, illetve a radiátoros fűtést közvetlenül a tartályegységhez.
Vegye le a távvezérlőt a tartályegységről, és telepítse a padlófűtéssel szerelt helyiségbe.
Ez az alkalmazási mód Szobatermosztátként használja a távvezérlőt.
3. Külső Szobatermosztát
Beltér
Kültér
Csatlakoztassa a padlófűtést, illetve a radiátoros fűtést közvetlenül a tartályegységhez.
A távvezérlő a tartályegységre van szerelve.
Telepítsen külön (a helyszínen biztosítandó) Szobatermosztátot a padlófűtéssel szerelt helyiségben.
Ez az alkalmazási mód külső Szobatermosztátot használ.
Padlófűtés
A tartályegység Szobatermosztát (BE/KI) jelet kap a távvezérlőtől a fűtőpanel és
a keringtetőszivattyú szabályozásához.
A távvezérlőben beépített termisztor található.
Padlófűtés
Szobatermosztát
(helyszínen biztosítandó)
Padlófűtés
A távvezérlő beállítása
Telepítői beállítás
Rendszerbeállítás
Opcionális panel kapcsolatok - Nem
Zóna és érzékelő:
Vízhőmérséklet
A távvezérlő beállítása
Telepítői beállítás
Rendszerbeállítás
Opcionális panel kapcsolatok - Nem
Zóna és érzékelő:
Szobatermosztát
Belső
A távvezérlő beállítása
Telepítői beállítás
Rendszerbeállítás
Opcionális panel kapcsolatok - Nem
Zóna és érzékelő:
Szobatermosztát
(Külső)
