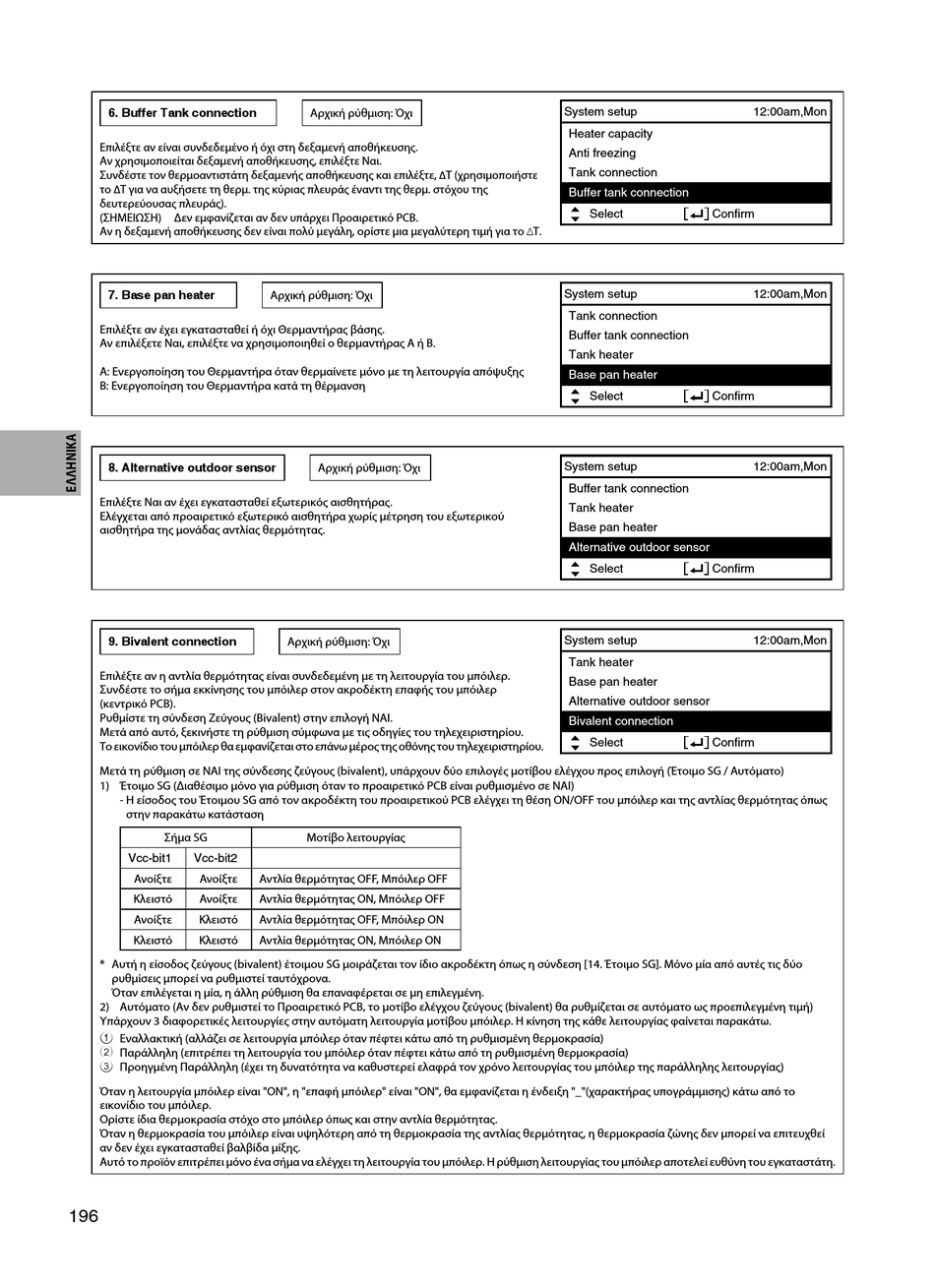

Panasonic R32 Installationsanleitung Seite 196

6. Buffer Tank connection
Επιλέξτε αν είναι συνδεδεμένο ή όχι στη δεξαμενή αποθήκευσης.
Αν χρησιμοποιείται δεξαμενή αποθήκευσης, επιλέξτε Ναι.
Συνδέστε τον θερμοαντιστάτη δεξαμενής αποθήκευσης και επιλέξτε, ΔT (χρησιμοποιήστε
το ΔT για να αυξήσετε τη θερμ. της κύριας πλευράς έναντι της θερμ. στόχου της
δευτερεύουσας πλευράς).
(ΣΗΜΕΙΩΣΗ) Δεν εμφανίζεται αν δεν υπάρχει Προαιρετικό PCB.
Αν η δεξαμενή αποθήκευσης δεν είναι πολύ μεγάλη, ορίστε μια μεγαλύτερη τιμή για το
7. Base pan heater
Επιλέξτε αν έχει εγκατασταθεί ή όχι Θερμαντήρας βάσης.
Αν επιλέξετε Ναι, επιλέξτε να χρησιμοποιηθεί ο θερμαντήρας A ή B.
A: Ενεργοποίηση του Θερμαντήρα όταν θερμαίνετε μόνο με τη λειτουργία απόψυξης
B: Ενεργοποίηση του Θερμαντήρα κατά τη θέρμανση
8. Alternative outdoor sensor
Επιλέξτε Ναι αν έχει εγκατασταθεί εξωτερικός αισθητήρας.
Ελέγχεται από προαιρετικό εξωτερικό αισθητήρα χωρίς μέτρηση του εξωτερικού
αισθητήρα της μονάδας αντλίας θερμότητας.
9. Bivalent connection
Επιλέξτε αν η αντλία θερμότητας είναι συνδεδεμένη με τη λειτουργία του μπόιλερ.
Συνδέστε το σήμα εκκίνησης του μπόιλερ στον ακροδέκτη επαφής του μπόιλερ
(κεντρικό PCB).
Ρυθμίστε τη σύνδεση Ζεύγους (Bivalent) στην επιλογή ΝΑΙ.
Μετά από αυτό, ξεκινήστε τη ρύθμιση σύμφωνα με τις οδηγίες του τηλεχειριστηρίου.
Το εικονίδιο του μπόιλερ θα εμφανίζεται στο επάνω μέρος της οθόνης του τηλεχειριστηρίου.
Μετά τη ρύθμιση σε ΝΑΙ της σύνδεσης ζεύγους (bivalent), υπάρχουν δύο επιλογές μοτίβου ελέγχου προς επιλογή (Έτοιμο SG / Αυτόματο)
1) Έτοιμο SG (Διαθέσιμο μόνο για ρύθμιση όταν το προαιρετικό PCB είναι ρυθμισμένο σε ΝΑΙ)
- Η είσοδος του Έτοιμου SG από τον ακροδέκτη του προαιρετικού PCB ελέγχει τη θέση ON/OFF του μπόιλερ και της αντλίας θερμότητας όπως
στην παρακάτω κατάσταση
Σήμα SG
Vcc-bit1 Vcc-bit2
Ανοίξτε Ανοίξτε
Κλειστό Ανοίξτε
Ανοίξτε Κλειστό
Κλειστό Κλειστό
* Αυτή η είσοδος ζεύγους (bivalent) έτοιμου SG μοιράζεται τον ίδιο ακροδέκτη όπως η σύνδεση [14. Έτοιμο SG]. Μόνο μία από αυτές τις δύο
ρυθμίσεις μπορεί να ρυθμιστεί ταυτόχρονα.
Όταν επιλέγεται η μία, η άλλη ρύθμιση θα επαναφέρεται σε μη επιλεγμένη.
2) Αυτόματο (Αν δεν ρυθμιστεί το Προαιρετικό PCB, το μοτίβο ελέγχου ζεύγους (bivalent) θα ρυθμίζεται σε αυτόματο ως προεπιλεγμένη τιμή)
Υπάρχουν 3 διαφορετικές λειτουργίες στην αυτόματη λειτουργία μοτίβου μπόιλερ. Η κίνηση της κάθε λειτουργίας φαίνεται παρακάτω.
1 Εναλλακτική (αλλάζει σε λειτουργία μπόιλερ όταν πέφτει κάτω από τη ρυθμισμένη θερμοκρασία)
2 Παράλληλη (επιτρέπει τη λειτουργία του μπόιλερ όταν πέφτει κάτω από τη ρυθμισμένη θερμοκρασία)
3 Προηγμένη Παράλληλη (έχει τη δυνατότητα να καθυστερεί ελαφρά τον χρόνο λειτουργίας του μπόιλερ της παράλληλης λειτουργίας)
Όταν η λειτουργία μπόιλερ είναι "ON", η "επαφή μπόιλερ" είναι "ON", θα εμφανίζεται η ένδειξη "_"(χαρακτήρας υπογράμμισης) κάτω από το
εικονίδιο του μπόιλερ.
Ορίστε ίδια θερμοκρασία στόχο στο μπόιλερ όπως και στην αντλία θερμότητας.
Όταν η θερμοκρασία του μπόιλερ είναι υψηλότερη από τη θερμοκρασία της αντλίας θερμότητας, η θερμοκρασία ζώνης δεν μπορεί να επιτευχθεί
αν δεν έχει εγκατασταθεί βαλβίδα μίξης.
Αυτό το προϊόν επιτρέπει μόνο ένα σήμα να ελέγχει τη λειτουργία του μπόιλερ. Η ρύθμιση λειτουργίας του μπόιλερ αποτελεί ευθύνη του εγκαταστάτη.
196
Αρχική ρύθμιση: Όχι
Αρχική ρύθμιση: Όχι
Αρχική ρύθμιση: Όχι
Αρχική ρύθμιση: Όχι
Μοτίβο λειτουργίας
Αντλία θερμότητας OFF, Μπόιλερ OFF
Αντλία θερμότητας ON, Μπόιλερ OFF
Αντλία θερμότητας OFF, Μπόιλερ ON
Αντλία θερμότητας ON, Μπόιλερ ON
System setup
Heater capacity
Anti freezing
Tank connection
Buffer tank connection
Select

Τ.
System setup
Tank connection
Buffer tank connection
Tank heater
Base pan heater
Select
System setup
Buffer tank connection
Tank heater
Base pan heater
Alternative outdoor sensor
Select
System setup
Tank heater
Base pan heater
Alternative outdoor sensor
Bivalent connection
Select
12:00am,Mon
Confi rm
12:00am,Mon
Confi rm
12:00am,Mon
Confi rm
12:00am,Mon
Confi rm
