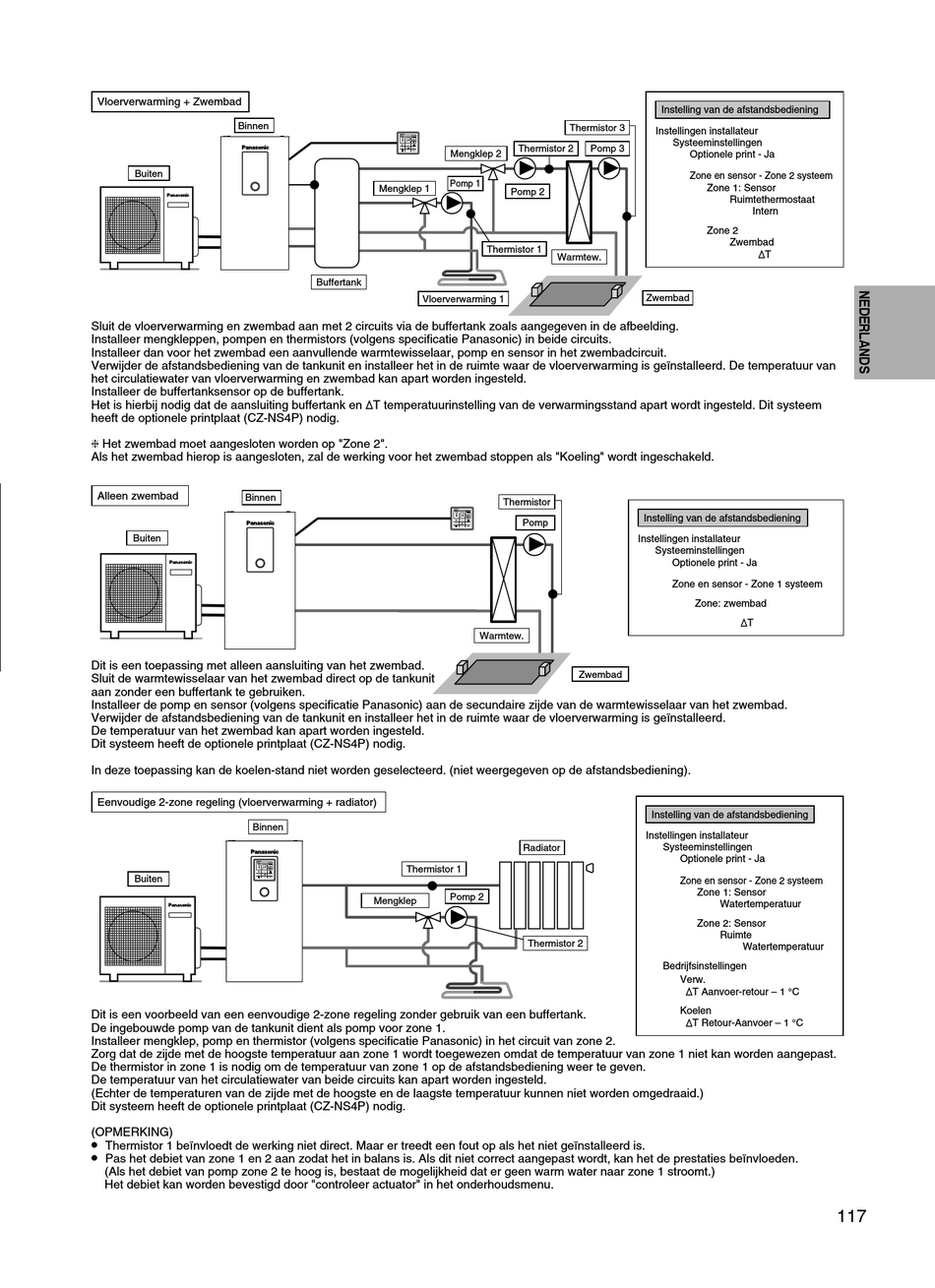

Vloerverwarming + Zwembad
Binnen
Buiten
Sluit de vloerverwarming en zwembad aan met 2 circuits via de buffertank zoals aangegeven in de afbeelding.
Installeer mengkleppen, pompen en thermistors (volgens specifi catie Panasonic) in beide circuits.
Installeer dan voor het zwembad een aanvullende warmtewisselaar, pomp en sensor in het zwembadcircuit.
Verwijder de afstandsbediening van de tankunit en installeer het in de ruimte waar de vloerverwarming is geïnstalleerd. De temperatuur van
het circulatiewater van vloerverwarming en zwembad kan apart worden ingesteld.
Installeer de buffertanksensor op de buffertank.
Het is hierbij nodig dat de aansluiting buffertank en T temperatuurinstelling van de verwarmingsstand apart wordt ingesteld. Dit systeem
heeft de optionele printplaat (CZ-NS4P) nodig.
 Het zwembad moet aangesloten worden op "Zone 2".
Als het zwembad hierop is aangesloten, zal de werking voor het zwembad stoppen als "Koeling" wordt ingeschakeld.
Alleen zwembad
Binnen
Buiten
Dit is een toepassing met alleen aansluiting van het zwembad.
Sluit de warmtewisselaar van het zwembad direct op de tankunit
aan zonder een buffertank te gebruiken.
Installeer de pomp en sensor (volgens specifi catie Panasonic) aan de secundaire zijde van de warmtewisselaar van het zwembad.
Verwijder de afstandsbediening van de tankunit en installeer het in de ruimte waar de vloerverwarming is geïnstalleerd.
De temperatuur van het zwembad kan apart worden ingesteld.
Dit systeem heeft de optionele printplaat (CZ-NS4P) nodig.
In deze toepassing kan de koelen-stand niet worden geselecteerd. (niet weergegeven op de afstandsbediening).
Eenvoudige 2-zone regeling (vloerverwarming + radiator)
Binnen
Buiten
Dit is een voorbeeld van een eenvoudige 2-zone regeling zonder gebruik van een buffertank.
De ingebouwde pomp van de tankunit dient als pomp voor zone 1.
Installeer mengklep, pomp en thermistor (volgens specifi catie Panasonic) in het circuit van zone 2.
Zorg dat de zijde met de hoogste temperatuur aan zone 1 wordt toegewezen omdat de temperatuur van zone 1 niet kan worden aangepast.
De thermistor in zone 1 is nodig om de temperatuur van zone 1 op de afstandsbediening weer te geven.
De temperatuur van het circulatiewater van beide circuits kan apart worden ingesteld.
(Echter de temperaturen van de zijde met de hoogste en de laagste temperatuur kunnen niet worden omgedraaid.)
Dit systeem heeft de optionele printplaat (CZ-NS4P) nodig.
(OPMERKING)
•
Thermistor 1 beïnvloedt de werking niet direct. Maar er treedt een fout op als het niet geïnstalleerd is.
•
Pas het debiet van zone 1 en 2 aan zodat het in balans is. Als dit niet correct aangepast wordt, kan het de prestaties beïnvloeden.
(Als het debiet van pomp zone 2 te hoog is, bestaat de mogelijkheid dat er geen warm water naar zone 1 stroomt.)
Het debiet kan worden bevestigd door "controleer actuator" in het onderhoudsmenu.
Mengklep 2
Pomp 1
Mengklep 1
Thermistor 1
Buffertank
Vloerverwarming 1
Warmtew.
Thermistor 1
Pomp 2
Mengklep
Instelling van de afstandsbediening
Thermistor 3
Instellingen installateur
Systeeminstellingen
Thermistor 2 Pomp 3
Pomp 2
Warmtew.
Zwembad
Thermistor
Instelling van de afstandsbediening
Pomp
Instellingen installateur
Systeeminstellingen
Optionele print - Ja
Zone en sensor - Zone 1 systeem
Zwembad
Instelling van de afstandsbediening
Instellingen installateur
Systeeminstellingen
Radiator
Optionele print - Ja
Zone en sensor - Zone 2 systeem
Thermistor 2
Bedrijfsinstellingen
Verw.
Koelen
Optionele print - Ja
Zone en sensor - Zone 2 systeem
Zone 1: Sensor
Ruimtethermostaat
Intern
Zone 2
Zwembad
T
Zone: zwembad
T
Zone 1: Sensor
Watertemperatuur
Zone 2: Sensor
Ruimte
Watertemperatuur
T Aanvoer-retour – 1 °C
T Retour-Aanvoer – 1 °C
