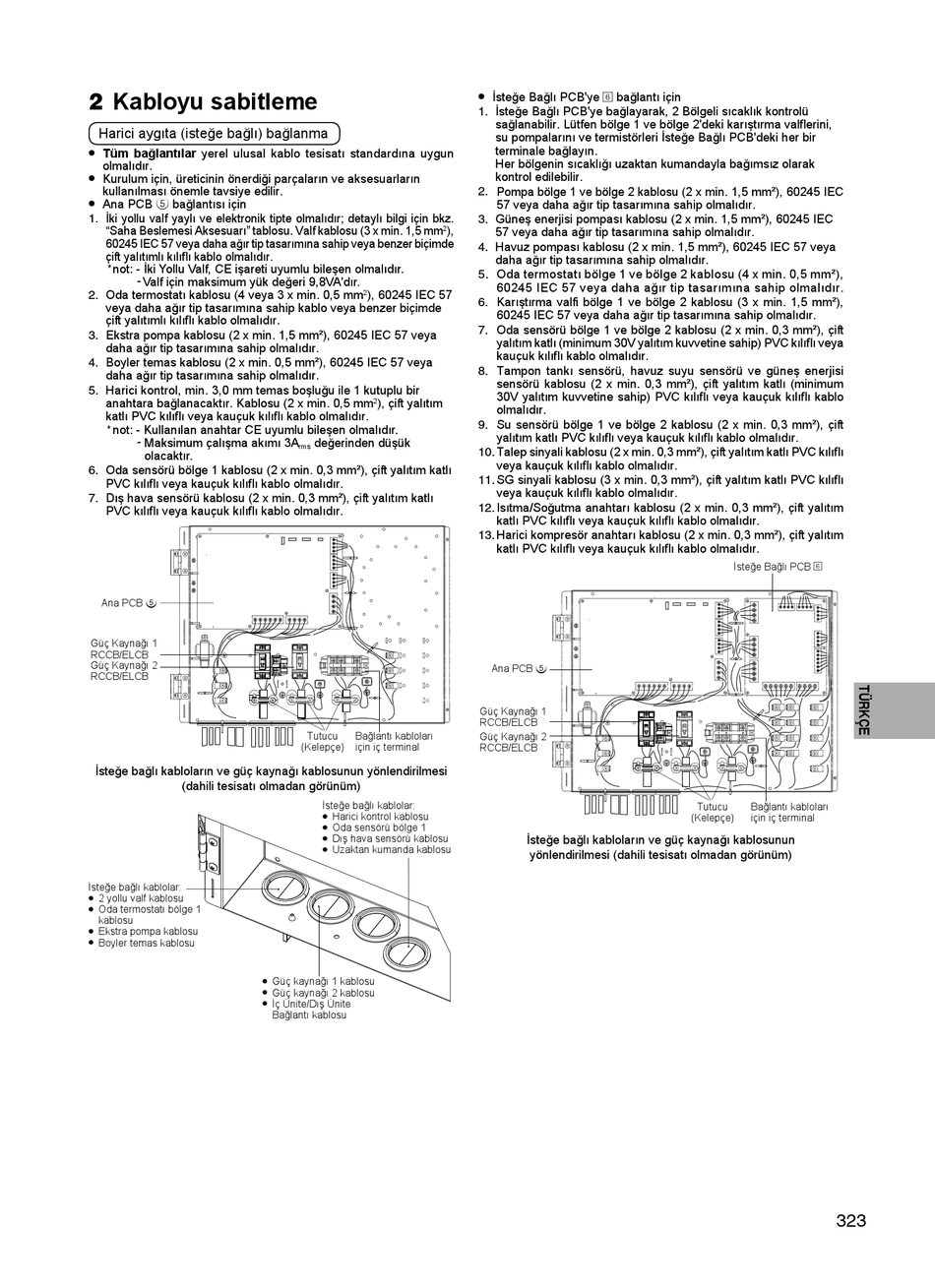

2 Kabloyu sabitleme
Har c aygıta ( steğe bağlı) bağlanma
• Tüm bağlantılar yerel ulusal kablo tes satı standardına uygun
olmalıdır.
• Kurulum ç n, üret c n n önerd ğ parçaların ve aksesuarların
kullanılması önemle tavs ye ed l r.
•
Ana PCB 5 bağlantısı ç n
1. İk yollu valf yaylı ve elektron k t pte olmalıdır; detaylı b lg ç n bkz.
"Saha Beslemes Aksesuarı" tablosu. Valf kablosu (3 x m n. 1,5 mm
60245 IEC 57 veya daha ağır t p tasarımına sah p veya benzer b ç mde
ç ft yalıtımlı kılıfl ı kablo olmalıdır.
* not: - İk Yollu Valf, CE şaret uyumlu b leşen olmalıdır.
- Valf ç n maks mum yük değer 9,8VA'dır.
2. Oda termostatı kablosu (4 veya 3 x m n. 0,5 mm
veya daha ağır t p tasarımına sah p kablo veya benzer b ç mde
ç ft yalıtımlı kılıfl ı kablo olmalıdır.
3. Ekstra pompa kablosu (2 x m n. 1,5 mm²), 60245 IEC 57 veya
daha ağır t p tasarımına sah p olmalıdır.
4. Boyler temas kablosu (2 x m n. 0,5 mm²), 60245 IEC 57 veya
daha ağır t p tasarımına sah p olmalıdır.
5. Har c kontrol, m n. 3,0 mm temas boşluğu le 1 kutuplu b r
anahtara bağlanacaktır. Kablosu (2 x m n. 0,5 mm
katlı PVC kılıfl ı veya kauçuk kılıfl ı kablo olmalıdır.
* not: - Kullanılan anahtar CE uyumlu b leşen olmalıdır.
- Maks mum çalışma akımı 3A
olacaktır.
6. Oda sensörü bölge 1 kablosu (2 x m n. 0,3 mm²), ç ft yalıtım katlı
PVC kılıfl ı veya kauçuk kılıfl ı kablo olmalıdır.
7. Dış hava sensörü kablosu (2 x m n. 0,3 mm²), ç ft yalıtım katlı
PVC kılıfl ı veya kauçuk kılıfl ı kablo olmalıdır.
Ana PCB 5
Güç Kaynağı 1
RCCB/ELCB
Güç Kaynağı 2
RCCB/ELCB
İsteğe bağlı kabloların ve güç kaynağı kablosunun yönlend r lmes
(dah l tes satı olmadan görünüm)
İsteğe bağlı kablolar:
• 2 yollu valf kablosu
• Oda termostatı bölge 1
kablosu
• Ekstra pompa kablosu
• Boyler temas kablosu
•
•
•
2 ),
2 ), 60245 IEC 57
), ç ft yalıtım
2
değer nden düşük
rms
Tutucu Bağlantı kabloları
(Kelepçe) ç n ç term nal
İsteğe bağlı kablolar:
• Har c kontrol kablosu
• Oda sensörü bölge 1
• Dış hava sensörü kablosu
• Uzaktan kumanda kablosu
Güç kaynağı 1 kablosu
Güç kaynağı 2 kablosu
İç Ün te/Dış Ün te
Bağlantı kablosu
• İsteğe Bağlı PCB'ye 6 bağlantı ç n
1. İsteğe Bağlı PCB'ye bağlayarak, 2 Bölgel sıcaklık kontrolü
sağlanab l r. Lütfen bölge 1 ve bölge 2'dek karıştırma valfl er n ,
su pompalarını ve term störler İsteğe Bağlı PCB'dek her b r
term nale bağlayın.
Her bölgen n sıcaklığı uzaktan kumandayla bağımsız olarak
kontrol ed leb l r.
2. Pompa bölge 1 ve bölge 2 kablosu (2 x m n. 1,5 mm²), 60245 IEC
57 veya daha ağır t p tasarımına sah p olmalıdır.
3. Güneş enerj s pompası kablosu (2 x m n. 1,5 mm²), 60245 IEC
57 veya daha ağır t p tasarımına sah p olmalıdır.
4. Havuz pompası kablosu (2 x m n. 1,5 mm²), 60245 IEC 57 veya
daha ağır t p tasarımına sah p olmalıdır.
5. Oda termostatı bölge 1 ve bölge 2 kablosu (4 x m n. 0,5 mm²),
60245 IEC 57 veya daha ağır t p tasarımına sah p olmalıdır.
6. Karıştırma valf bölge 1 ve bölge 2 kablosu (3 x m n. 1,5 mm²),
60245 IEC 57 veya daha ağır t p tasarımına sah p olmalıdır.
7. Oda sensörü bölge 1 ve bölge 2 kablosu (2 x m n. 0,3 mm²), ç ft
yalıtım katlı (m n mum 30V yalıtım kuvvet ne sah p) PVC kılıfl ı veya
kauçuk kılıfl ı kablo olmalıdır.
8. Tampon tankı sensörü, havuz suyu sensörü ve güneş enerj s
sensörü kablosu (2 x m n. 0,3 mm²), ç ft yalıtım katlı (m n mum
30V yalıtım kuvvet ne sah p) PVC kılıfl ı veya kauçuk kılıfl ı kablo
olmalıdır.
9. Su sensörü bölge 1 ve bölge 2 kablosu (2 x m n. 0,3 mm²), ç ft
yalıtım katlı PVC kılıfl ı veya kauçuk kılıfl ı kablo olmalıdır.
10. Talep s nyal kablosu (2 x m n. 0,3 mm²), ç ft yalıtım katlı PVC kılıfl ı
veya kauçuk kılıfl ı kablo olmalıdır.
11. SG s nyal kablosu (3 x m n. 0,3 mm²), ç ft yalıtım katlı PVC kılıfl ı
veya kauçuk kılıfl ı kablo olmalıdır.
12. Isıtma/Soğutma anahtarı kablosu (2 x m n. 0,3 mm²), ç ft yalıtım
katlı PVC kılıfl ı veya kauçuk kılıfl ı kablo olmalıdır.
13. Har c kompresör anahtarı kablosu (2 x m n. 0,3 mm²), ç ft yalıtım
katlı PVC kılıfl ı veya kauçuk kılıfl ı kablo olmalıdır.
Ana PCB 5
Güç Kaynağı 1
RCCB/ELCB
Güç Kaynağı 2
RCCB/ELCB
İsteğe bağlı kabloların ve güç kaynağı kablosunun
yönlend r lmes (dah l tes satı olmadan görünüm)
İsteğe Bağlı PCB 6
Tutucu Bağlantı kabloları
(Kelepçe) ç n ç term nal
