Panasonic R32 Installationsanleitung Seite 525

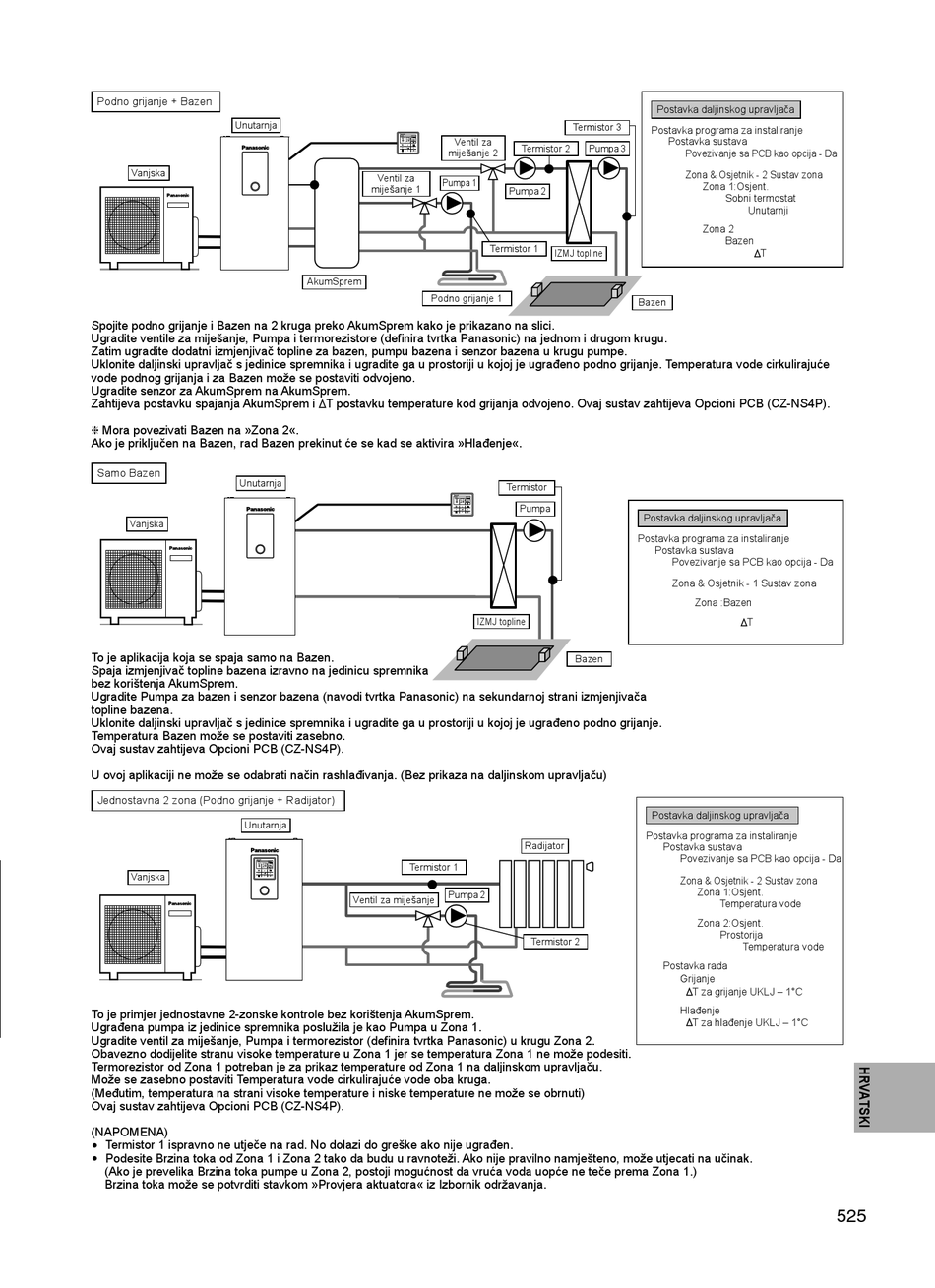

Podno grijanje + Bazen
Unutarnja
Vanjska
Spojite podno grijanje i Bazen na 2 kruga preko AkumSprem kako je prikazano na slici.
Ugradite ventile za miješanje, Pumpa i termorezistore (defi nira tvrtka Panasonic) na jednom i drugom krugu.
Zatim ugradite dodatni izmjenjivač topline za bazen, pumpu bazena i senzor bazena u krugu pumpe.
Uklonite daljinski upravljač s jedinice spremnika i ugradite ga u prostoriji u kojoj je ugrađeno podno grijanje. Temperatura vode cirkulirajuće
vode podnog grijanja i za Bazen može se postaviti odvojeno.
Ugradite senzor za AkumSprem na AkumSprem.
Zahtijeva postavku spajanja AkumSprem i T postavku temperature kod grijanja odvojeno. Ovaj sustav zahtijeva Opcioni PCB (CZ-NS4P).
 Mora povezivati Bazen na »Zona 2«.
Ako je priključen na Bazen, rad Bazen prekinut će se kad se aktivira »Hlađenje«.
Samo Bazen
Unutarnja
Vanjska
To je aplikacija koja se spaja samo na Bazen.
Spaja izmjenjivač topline bazena izravno na jedinicu spremnika
bez korištenja AkumSprem.
Ugradite Pumpa za bazen i senzor bazena (navodi tvrtka Panasonic) na sekundarnoj strani izmjenjivača
topline bazena.
Uklonite daljinski upravljač s jedinice spremnika i ugradite ga u prostoriji u kojoj je ugrađeno podno grijanje.
Temperatura Bazen može se postaviti zasebno.
Ovaj sustav zahtijeva Opcioni PCB (CZ-NS4P).
U ovoj aplikaciji ne može se odabrati način rashlađivanja. (Bez prikaza na daljinskom upravljaču)
Jednostavna 2 zona (Podno grijanje + Radijator)
Unutarnja
Vanjska
To je primjer jednostavne 2-zonske kontrole bez korištenja AkumSprem.
Ugrađena pumpa iz jedinice spremnika poslužila je kao Pumpa u Zona 1.
Ugradite ventil za miješanje, Pumpa i termorezistor (defi nira tvrtka Panasonic) u krugu Zona 2.
Obavezno dodijelite stranu visoke temperature u Zona 1 jer se temperatura Zona 1 ne može podesiti.
Termorezistor od Zona 1 potreban je za prikaz temperature od Zona 1 na daljinskom upravljaču.
Može se zasebno postaviti Temperatura vode cirkulirajuće vode oba kruga.
(Međutim, temperatura na strani visoke temperature i niske temperature ne može se obrnuti)
Ovaj sustav zahtijeva Opcioni PCB (CZ-NS4P).
(NAPOMENA)
•
Termistor 1 ispravno ne utječe na rad. No dolazi do greške ako nije ugrađen.
•
Podesite Brzina toka od Zona 1 i Zona 2 tako da budu u ravnoteži. Ako nije pravilno namješteno, može utjecati na učinak.
(Ako je prevelika Brzina toka pumpe u Zona 2, postoji mogućnost da vruća voda uopće ne teče prema Zona 1.)
Brzina toka može se potvrditi stavkom »Provjera aktuatora« iz Izbornik održavanja.
Ventil za
miješanje 2
Ventil za
Pumpa 1
miješanje 1
AkumSprem
Podno grijanje 1
IZMJ topline
Termistor 1
Pumpa 2
Ventil za miješanje
Postavka daljinskog upravljača
Termistor 3
Postavka programa za instaliranje
Termistor 2 Pumpa 3
Pumpa 2
Termistor 1
IZMJ topline
Bazen
Termistor
Pumpa
Postavka daljinskog upravljača
Postavka programa za instaliranje
Postavka sustava
Bazen
Postavka daljinskog upravljača
Postavka programa za instaliranje
Radijator
Postavka sustava
Termistor 2
Postavka rada
Postavka sustava
Povezivanje sa PCB kao opcija - Da
Zona & Osjetnik - 2 Sustav zona
Zona 1:Osjent.
Sobni termostat
Unutarnji
Zona 2
Bazen
T
Povezivanje sa PCB kao opcija - Da
Zona & Osjetnik - 1 Sustav zona
Zona :Bazen
T
Povezivanje sa PCB kao opcija - Da
Zona & Osjetnik - 2 Sustav zona
Zona 1:Osjent.
Temperatura vode
Zona 2:Osjent.
Prostorija
Temperatura vode
Grijanje
T za grijanje UKLJ – 1°C
Hlađenje
T za hlađenje UKLJ – 1°C
525
