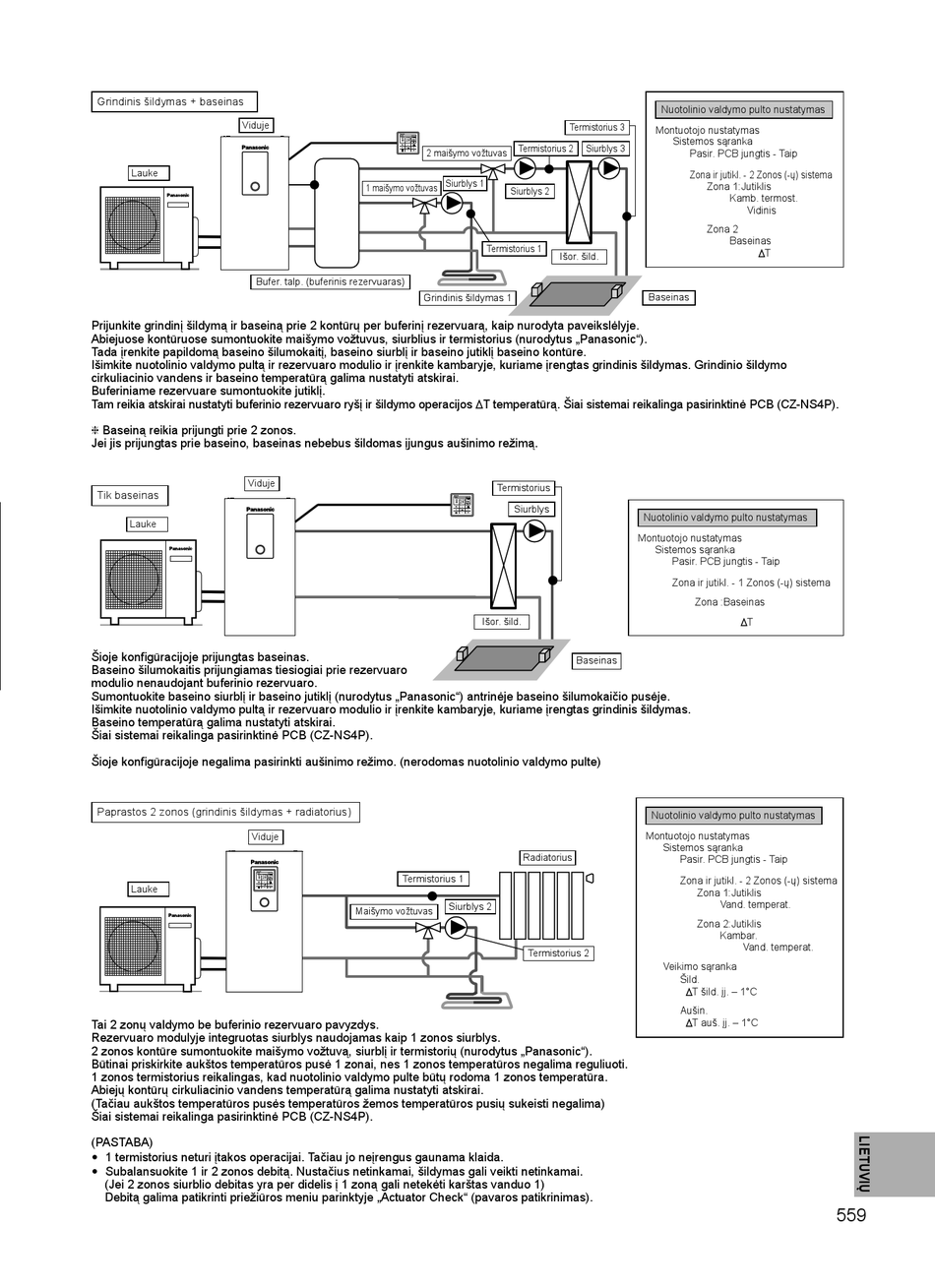

Grindinis šildymas + baseinas
Viduje
Lauke
Bufer. talp. (buferinis rezervuaras)
Prijunkite grindinį šildymą ir baseiną prie 2 kontūrų per buferinį rezervuarą, kaip nurodyta paveikslėlyje.
Abiejuose kontūruose sumontuokite maišymo vožtuvus, siurblius ir termistorius (nurodytus „Panasonic").
Tada įrenkite papildomą baseino šilumokaitį, baseino siurblį ir baseino jutiklį baseino kontūre.
Išimkite nuotolinio valdymo pultą ir rezervuaro modulio ir įrenkite kambaryje, kuriame įrengtas grindinis šildymas. Grindinio šildymo
cirkuliacinio vandens ir baseino temperatūrą galima nustatyti atskirai.
Buferiniame rezervuare sumontuokite jutiklį.
Tam reikia atskirai nustatyti buferinio rezervuaro ryšį ir šildymo operacijos T temperatūrą. Šiai sistemai reikalinga pasirinktinė PCB (CZ-NS4P).
 Baseiną reikia prijungti prie 2 zonos.
Jei jis prijungtas prie baseino, baseinas nebebus šildomas įjungus aušinimo režimą.
Viduje
Tik baseinas
Lauke
Šioje konfi gūracijoje prijungtas baseinas.
Baseino šilumokaitis prijungiamas tiesiogiai prie rezervuaro
modulio nenaudojant buferinio rezervuaro.
Sumontuokite baseino siurblį ir baseino jutiklį (nurodytus „Panasonic") antrinėje baseino šilumokaičio pusėje.
Išimkite nuotolinio valdymo pultą ir rezervuaro modulio ir įrenkite kambaryje, kuriame įrengtas grindinis šildymas.
Baseino temperatūrą galima nustatyti atskirai.
Šiai sistemai reikalinga pasirinktinė PCB (CZ-NS4P).
Šioje konfi gūracijoje negalima pasirinkti aušinimo režimo. (nerodomas nuotolinio valdymo pulte)
Paprastos 2 zonos (grindinis šildymas + radiatorius)
Viduje
Lauke
Tai 2 zonų valdymo be buferinio rezervuaro pavyzdys.
Rezervuaro modulyje integruotas siurblys naudojamas kaip 1 zonos siurblys.
2 zonos kontūre sumontuokite maišymo vožtuvą, siurblį ir termistorių (nurodytus „Panasonic").
Būtinai priskirkite aukštos temperatūros pusė 1 zonai, nes 1 zonos temperatūros negalima reguliuoti.
1 zonos termistorius reikalingas, kad nuotolinio valdymo pulte būtų rodoma 1 zonos temperatūra.
Abiejų kontūrų cirkuliacinio vandens temperatūrą galima nustatyti atskirai.
(Tačiau aukštos temperatūros pusės temperatūros žemos temperatūros pusių sukeisti negalima)
Šiai sistemai reikalinga pasirinktinė PCB (CZ-NS4P).
(PASTABA)
•
1 termistorius neturi įtakos operacijai. Tačiau jo neįrengus gaunama klaida.
•
Subalansuokite 1 ir 2 zonos debitą. Nustačius netinkamai, šildymas gali veikti netinkamai.
(Jei 2 zonos siurblio debitas yra per didelis į 1 zoną gali netekėti karštas vanduo 1)
Debitą galima patikrinti priežiūros meniu parinktyje „Actuator Check" (pavaros patikrinimas).
Termistorius 2
2 maišymo vožtuvas
Siurblys 1
1 maišymo vožtuvas
Siurblys 2
Termistorius 1
Grindinis šildymas 1
Termistorius
Siurblys
Išor. šild.
Radiatorius
Termistorius 1
Siurblys 2
Maišymo vožtuvas
Termistorius 2
Nuotolinio valdymo pulto nustatymas
Termistorius 3
Montuotojo nustatymas
Sistemos sąranka
Siurblys 3
Pasir. PCB jungtis - Taip
Zona ir jutikl. - 2 Zonos (-ų) sistema
Zona 1:Jutiklis
Kamb. termost.
Zona 2
Baseinas
Išor. šild.
Baseinas
Nuotolinio valdymo pulto nustatymas
Montuotojo nustatymas
Sistemos sąranka
Pasir. PCB jungtis - Taip
Zona ir jutikl. - 1 Zonos (-ų) sistema
Zona :Baseinas
Baseinas
Nuotolinio valdymo pulto nustatymas
Montuotojo nustatymas
Sistemos sąranka
Pasir. PCB jungtis - Taip
Zona ir jutikl. - 2 Zonos (-ų) sistema
Zona 1:Jutiklis
Vand. temperat.
Zona 2:Jutiklis
Kambar.
Veikimo sąranka
Šild.
T šild. įj. – 1°C
Aušin.
T auš. įj. – 1°C
Vidinis
T
T
Vand. temperat.
