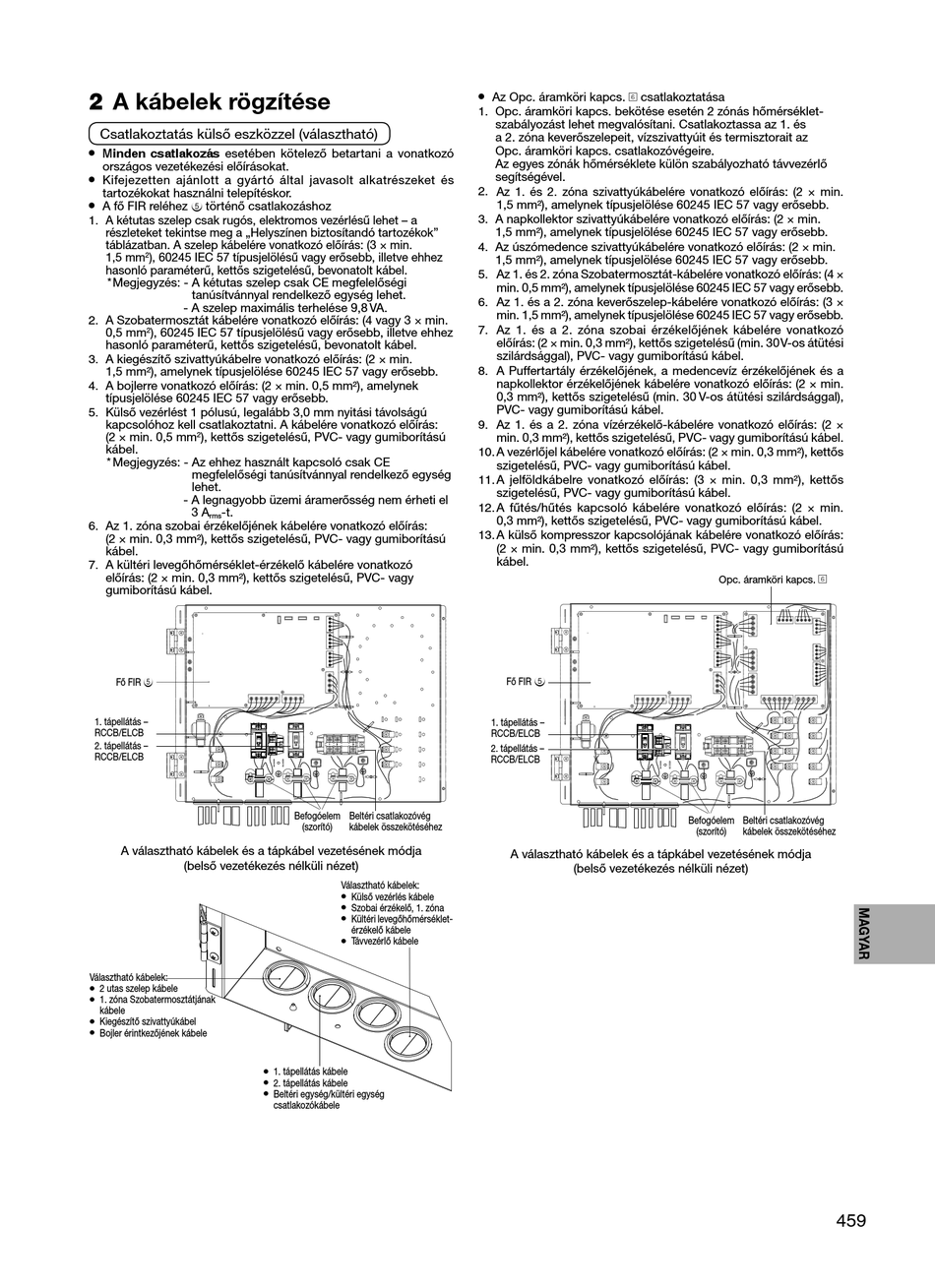

2 A kábelek rögzítése
Csatlakoztatás külső eszközzel (választható)
• Minden csatlakozás esetében kötelező betartani a vonatkozó
országos vezetékezési előírásokat.
•
Kifejezetten ajánlott a gyártó által javasolt alkatrészeket és
tartozékokat használni telepítéskor.
•
5
A fő FIR reléhez történő csatlakozáshoz
1. A kétutas szelep csak rugós, elektromos vezérlésű lehet – a
részleteket tekintse meg a „Helyszínen biztosítandó tartozékok"
táblázatban. A szelep kábelére vonatkozó előírás: (3 × min.
1,5 mm 2 ), 60245 IEC 57 típusjelölésű vagy erősebb, illetve ehhez
hasonló paraméterű, kettős szigetelésű, bevonatolt kábel.
* Megjegyzés: - A kétutas szelep csak CE megfelelőségi
tanúsítvánnyal rendelkező egység lehet.
- A szelep maximális terhelése 9,8 VA.
2. A Szobatermosztát kábelére vonatkozó előírás: (4 vagy 3 × min.
0,5 mm 2 ), 60245 IEC 57 típusjelölésű vagy erősebb, illetve ehhez
hasonló paraméterű, kettős szigetelésű, bevonatolt kábel.
3. A kiegészítő szivattyúkábelre vonatkozó előírás: (2 × min.
1,5 mm²), amelynek típusjelölése 60245 IEC 57 vagy erősebb.
4. A bojlerre vonatkozó előírás: (2 × min. 0,5 mm²), amelynek
típusjelölése 60245 IEC 57 vagy erősebb.
5. Külső vezérlést 1 pólusú, legalább 3,0 mm nyitási távolságú
kapcsolóhoz kell csatlakoztatni. A kábelére vonatkozó előírás:
2
(2 × min. 0,5 mm ), kettős szigetelésű, PVC- vagy gumiborítású
kábel.
* Megjegyzés: - Az ehhez használt kapcsoló csak CE
megfelelőségi tanúsítvánnyal rendelkező egység
lehet.
- A legnagyobb üzemi áramerősség nem érheti el
3 A -t.
rms
6. Az 1. zóna szobai érzékelőjének kábelére vonatkozó előírás:
(2 × min. 0,3 mm²), kettős szigetelésű, PVC- vagy gumiborítású
kábel.
7. A kültéri levegőhőmérséklet-érzékelő kábelére vonatkozó
előírás: (2 × min. 0,3 mm²), kettős szigetelésű, PVC- vagy
gumiborítású kábel.
Fő FIR 5
1. tápellátás –
RCCB/ELCB
2. tápellátás –
RCCB/ELCB
A választható kábelek és a tápkábel vezetésének módja
(belső vezetékezés nélküli nézet)
Választható kábelek:
•
2 utas szelep kábele
•
1. zóna Szobatermosztátjának
kábele
•
Kiegészítő szivattyúkábel
•
Bojler érintkezőjének kábele
•
•
•
Befogóelem Beltéri csatlakozóvég
(szorító) kábelek összekötéséhez
Választható kábelek:
•
Külső vezérlés kábele
•
Szobai érzékelő, 1. zóna
•
Kültéri levegőhőmérséklet-
érzékelő kábele
•
Távvezérlő kábele
1. tápellátás kábele
2. tápellátás kábele
Beltéri egység/kültéri egység
csatlakozókábele
•
Az Opc. áramköri kapcs. csatlakoztatása
6
1. Opc. áramköri kapcs. bekötése esetén 2 zónás hőmérséklet-
szabályozást lehet megvalósítani. Csatlakoztassa az 1. és
a 2. zóna keverőszelepeit, vízszivattyúit és termisztorait az
Opc. áramköri kapcs. csatlakozóvégeire.
Az egyes zónák hőmérséklete külön szabályozható távvezérlő
segítségével.
2. Az 1. és 2. zóna szivattyúkábelére vonatkozó előírás: (2 × min.
1,5 mm²), amelynek típusjelölése 60245 IEC 57 vagy erősebb.
3. A napkollektor szivattyúkábelére vonatkozó előírás: (2 × min.
1,5 mm²), amelynek típusjelölése 60245 IEC 57 vagy erősebb.
4. Az úszómedence szivattyúkábelére vonatkozó előírás: (2 × min.
1,5 mm²), amelynek típusjelölése 60245 IEC 57 vagy erősebb.
5. Az 1. és 2. zóna Szobatermosztát-kábelére vonatkozó előírás: (4 ×
min. 0,5 mm²), amelynek típusjelölése 60245 IEC 57 vagy erősebb.
6. Az 1. és a 2. zóna keverőszelep-kábelére vonatkozó előírás: (3 ×
min. 1,5 mm²), amelynek típusjelölése 60245 IEC 57 vagy erősebb.
7. Az 1. és a 2. zóna szobai érzékelőjének kábelére vonatkozó
előírás: (2 × min. 0,3 mm²), kettős szigetelésű (min. 30 V-os átütési
szilárdsággal), PVC- vagy gumiborítású kábel.
8. A Puffertartály érzékelőjének, a medencevíz érzékelőjének és a
napkollektor érzékelőjének kábelére vonatkozó előírás: (2 × min.
0,3 mm²), kettős szigetelésű (min. 30 V-os átütési szilárdsággal),
PVC- vagy gumiborítású kábel.
9. Az 1. és a 2. zóna vízérzékelő-kábelére vonatkozó előírás: (2 ×
min. 0,3 mm²), kettős szigetelésű, PVC- vagy gumiborítású kábel.
10. A vezérlőjel kábelére vonatkozó előírás: (2 × min. 0,3 mm²), kettős
szigetelésű, PVC- vagy gumiborítású kábel.
11. A jelföldkábelre vonatkozó előírás: (3 × min. 0,3 mm²), kettős
szigetelésű, PVC- vagy gumiborítású kábel.
12. A fűtés/hűtés kapcsoló kábelére vonatkozó előírás: (2 × min.
0,3 mm²), kettős szigetelésű, PVC- vagy gumiborítású kábel.
13. A külső kompresszor kapcsolójának kábelére vonatkozó előírás:
(2 × min. 0,3 mm²), kettős szigetelésű, PVC- vagy gumiborítású
kábel.
Fő FIR 5
1. tápellátás –
RCCB/ELCB
2. tápellátás –
RCCB/ELCB
A választható kábelek és a tápkábel vezetésének módja
(belső vezetékezés nélküli nézet)
Opc. áramköri kapcs. 6
Befogóelem Beltéri csatlakozóvég
(szorító) kábelek összekötéséhez
