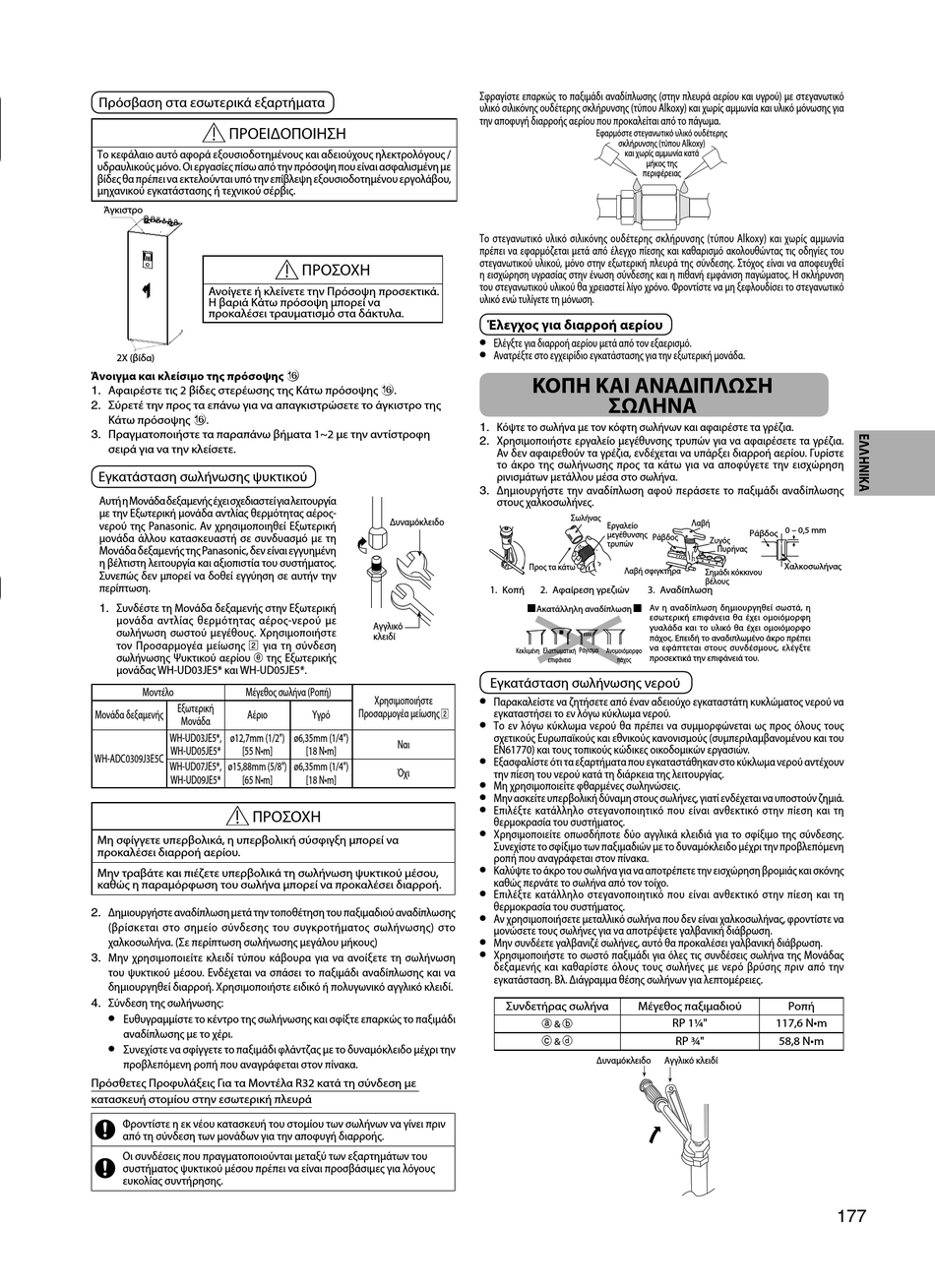

Πρόσβαση στα εσωτερικά εξαρτήματα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το κεφάλαιο αυτό αφορά εξουσιοδοτημένους και αδειούχους ηλεκτρολόγους /
υδραυλικούς μόνο. Οι εργασίες πίσω από την πρόσοψη που είναι ασφαλισμένη με
βίδες θα πρέπει να εκτελούνται υπό την επίβλεψη εξουσιοδοτημένου εργολάβου,
μηχανικού εγκατάστασης ή τεχνικού σέρβις.
Άγκιστρο
Ανοίγετε ή κλείνετε την Πρόσοψη προσεκτικά.
Η βαριά Κάτω πρόσοψη μπορεί να
προκαλέσει τραυματισμό στα δάκτυλα.
2X (βίδα)
Άνοιγμα και κλείσιμο της πρόσοψης f
1. Αφαιρέστε τις 2 βίδες στερέωσης της Κάτω πρόσοψης f.
2. Σύρετέ την προς τα επάνω για να απαγκιστρώσετε το άγκιστρο της
Κάτω πρόσοψης f.
3. Πραγματοποιήστε τα παραπάνω βήματα 1~2 με την αντίστροφη
σειρά για να την κλείσετε.
Εγκατάσταση σωλήνωσης ψυκτικού
Αυτή η Μονάδα δεξαμενής έχει σχεδιαστεί για λειτουργία
με την Εξωτερική μονάδα αντλίας θερμότητας αέρος-
νερού της Panasonic. Αν χρησιμοποιηθεί Εξωτερική
μονάδα άλλου κατασκευαστή σε συνδυασμό με τη
Μονάδα δεξαμενής της Panasonic, δεν είναι εγγυημένη
η βέλτιστη λειτουργία και αξιοπιστία του συστήματος.
Συνεπώς δεν μπορεί να δοθεί εγγύηση σε αυτήν την
περίπτωση.
1. Συνδέστε τη Μονάδα δεξαμενής στην Εξωτερική
μονάδα αντλίας θερμότητας αέρος-νερού με
σωλήνωση σωστού μεγέθους. Χρησιμοποιήστε
τον Προσαρμογέα μείωσης 2 για τη σύνδεση
σωλήνωσης Ψυκτικού αερίου k της Εξωτερικής
μονάδας WH-UD03JE5* και WH-UD05JE5*.
Μοντέλο
Μέγεθος σωλήνα (Ροπή)
Εξωτερική
Μονάδα δεξαμενής
Αέριο
Μονάδα
WH-UD03JE5*,
ø12,7mm (1/2")
WH-UD05JE5*
[55 N•m]
WH-ADC0309J3E5C
WH-UD07JE5*,
ø15,88mm (5/8")
WH-UD09JE5*
[65 N•m]
ΠΡΟΣΟΧΗ
Μη σφίγγετε υπερβολικά, η υπερβολική σύσφιγξη μπορεί να
προκαλέσει διαρροή αερίου.
Μην τραβάτε και πιέζετε υπερβολικά τη σωλήνωση ψυκτικού μέσου,
καθώς η παραμόρφωση του σωλήνα μπορεί να προκαλέσει διαρροή.
2. Δημιουργήστε αναδίπλωση μετά την τοποθέτηση του παξιμαδιού αναδίπλωσης
(βρίσκεται στο σημείο σύνδεσης του συγκροτήματος σωλήνωσης) στο
χαλκοσωλήνα. (Σε περίπτωση σωλήνωσης μεγάλου μήκους)
3. Μην χρησιμοποιείτε κλειδί τύπου κάβουρα για να ανοίξετε τη σωλήνωση
του ψυκτικού μέσου. Ενδέχεται να σπάσει το παξιμάδι αναδίπλωσης και να
δημιουργηθεί διαρροή. Χρησιμοποιήστε ειδικό ή πολυγωνικό αγγλικό κλειδί.
4. Σύνδεση της σωλήνωσης:
•
Ευθυγραμμίστε το κέντρο της σωλήνωσης και σφίξτε επαρκώς το παξιμάδι
αναδίπλωσης με το χέρι.
•
Συνεχίστε να σφίγγετε το παξιμάδι φλάντζας με το δυναμόκλειδο μέχρι την
προβλεπόμενη ροπή που αναγράφεται στον πίνακα.
Πρόσθετες Προφυλάξεις Για τα Μοντέλα R32 κατά τη σύνδεση με
κατασκευή στομίου στην εσωτερική πλευρά
Φροντίστε η εκ νέου κατασκευή του στομίου των σωλήνων να γίνει πριν
από τη σύνδεση των μονάδων για την αποφυγή διαρροής.
Οι συνδέσεις που πραγματοποιούνται μεταξύ των εξαρτημάτων του
συστήματος ψυκτικού μέσου πρέπει να είναι προσβάσιμες για λόγους
ευκολίας συντήρησης.
ΠΡΟΣΟΧΗ
Δυναμόκλειδο
Αγγλικό
κλειδί
Χρησιμοποιήστε
Προσαρμογέα μείωσης 2
Υγρό
ø6,35mm (1/4")
Ναι
[18 N•m]
ø6,35mm (1/4")
Όχι
[18 N•m]
Σφραγίστε επαρκώς το παξιμάδι αναδίπλωσης (στην πλευρά αερίου και υγρού) με στεγανωτικό
υλικό σιλικόνης ουδέτερης σκλήρυνσης (τύπου Alkoxy) και χωρίς αμμωνία και υλικό μόνωσης για
την αποφυγή διαρροής αερίου που προκαλείται από το πάγωμα.
Εφαρμόστε στεγανωτικό υλικό ουδέτερης
σκλήρυνσης (τύπου Alkoxy)
και χωρίς αμμωνία κατά
μήκος της
περιφέρειας
Το στεγανωτικό υλικό σιλικόνης ουδέτερης σκλήρυνσης (τύπου Alkoxy) και χωρίς αμμωνία
πρέπει να εφαρμόζεται μετά από έλεγχο πίεσης και καθαρισμό ακολουθώντας τις οδηγίες του
στεγανωτικού υλικού, μόνο στην εξωτερική πλευρά της σύνδεσης. Στόχος είναι να αποφευχθεί
η εισχώρηση υγρασίας στην ένωση σύνδεσης και η πιθανή εμφάνιση παγώματος. Η σκλήρυνση
του στεγανωτικού υλικού θα χρειαστεί λίγο χρόνο. Φροντίστε να μη ξεφλουδίσει το στεγανωτικό
υλικό ενώ τυλίγετε τη μόνωση.
Έλεγχος για διαρροή αερίου
•
Ελέγξτε για διαρροή αερίου μετά από τον εξαερισμό.
•
Ανατρέξτε στο εγχειρίδιο εγκατάστασης για την εξωτερική μονάδα.
ΚΟΠΗ ΚΑΙ ΑΝΑΔΙΠΛΩΣΗ
ΣΩΛΗΝΑ
1. Κόψτε το σωλήνα με τον κόφτη σωλήνων και αφαιρέστε τα γρέζια.
2. Χρησιμοποιήστε εργαλείο μεγέθυνσης τρυπών για να αφαιρέσετε τα γρέζια.
Αν δεν αφαιρεθούν τα γρέζια, ενδέχεται να υπάρξει διαρροή αερίου. Γυρίστε
το άκρο της σωλήνωσης προς τα κάτω για να αποφύγετε την εισχώρηση
ρινισμάτων μετάλλου μέσα στο σωλήνα.
3. Δημιουργήστε την αναδίπλωση αφού περάσετε το παξιμάδι αναδίπλωσης
στους χαλκοσωλήνες.
Σωλήνας
Εργαλείο
μεγέθυνσης
Ράβδος
τρυπών
Προς τα κάτω
Λαβή σφιγκτήρα
1. Κοπή
2. Αφαίρεση γρεζιών
3. Αναδίπλωση
Αν η αναδίπλωση δημιουργηθεί σωστά, η
Ακατάλληλη αναδίπλωση
εσωτερική επιφάνεια θα έχει ομοιόμορφη
γυαλάδα και το υλικό θα έχει ομοιόμορφο
πάχος. Επειδή το αναδιπλωμένο άκρο πρέπει
να εφάπτεται στους συνδέσμους, ελέγξτε
Κεκλιμένη Ελαττωματική
Ράγισμα Ανομοιόμορφο
προσεκτικά την επιφάνειά του.
επιφάνεια
πάχος
Εγκατάσταση σωλήνωσης νερού
•
Παρακαλείστε να ζητήσετε από έναν αδειούχο εγκαταστάτη κυκλώματος νερού να
εγκαταστήσει το εν λόγω κύκλωμα νερού.
•
Το εν λόγω κύκλωμα νερού θα πρέπει να συμμορφώνεται ως προς όλους τους
σχετικούς Ευρωπαϊκούς και εθνικούς κανονισμούς (συμπεριλαμβανομένου και του
EN61770) και τους τοπικούς κώδικες οικοδομικών εργασιών.
•
Εξασφαλίστε ότι τα εξαρτήματα που εγκαταστάθηκαν στο κύκλωμα νερού αντέχουν
την πίεση του νερού κατά τη διάρκεια της λειτουργίας.
•
Μη χρησιμοποιείτε φθαρμένες σωληνώσεις.
•
Μην ασκείτε υπερβολική δύναμη στους σωλήνες, γιατί ενδέχεται να υποστούν ζημιά.
•
Επιλέξτε κατάλληλο στεγανοποιητικό που είναι ανθεκτικό στην πίεση και τη
θερμοκρασία του συστήματος.
•
Χρησιμοποιείτε οπωσδήποτε δύο αγγλικά κλειδιά για το σφίξιμο της σύνδεσης.
Συνεχίστε το σφίξιμο των παξιμαδιών με το δυναμόκλειδο μέχρι την προβλεπόμενη
ροπή που αναγράφεται στον πίνακα.
•
Καλύψτε το άκρο του σωλήνα για να αποτρέπετε την εισχώρηση βρομιάς και σκόνης
καθώς περνάτε το σωλήνα από τον τοίχο.
•
Επιλέξτε κατάλληλο στεγανοποιητικό που είναι ανθεκτικό στην πίεση και τη
θερμοκρασία του συστήματος.
•
Αν χρησιμοποιήσετε μεταλλικό σωλήνα που δεν είναι χαλκοσωλήνας, φροντίστε να
μονώσετε τους σωλήνες για να αποτρέψετε γαλβανική διάβρωση.
•
Μην συνδέετε γαλβανιζέ σωλήνες, αυτό θα προκαλέσει γαλβανική διάβρωση.
•
Χρησιμοποιήστε το σωστό παξιμάδι για όλες τις συνδέσεις σωλήνα της Μονάδας
δεξαμενής και καθαρίστε όλους τους σωλήνες με νερό βρύσης πριν από την
εγκατάσταση. Βλ. Διάγραμμα θέσης σωλήνων για λεπτομέρειες.
Συνδετήρας σωλήνα
Μέγεθος παξιμαδιού
g
h
&
i
j
&
Δυναμόκλειδο
Λαβή
Ράβδος 0 – 0,5 mm
Ζυγός
Πυρήνας
Χαλκοσωλήνας
Σημάδι κόκκινου
βέλους
Ροπή
RP 1¼"
117,6 N•m
RP ¾"
58,8 N•m
Αγγλικό κλειδί
177
