Panasonic R32 Installationsanleitung Seite 513

Osigurajte ispravan polaritet na svim ožičenjima. U protivnom može doći do strujnog udara ili požara.
Nakon instalacije, provjerite stanje istjecanja vode u području spajanja tijekom probnog pokretanja. Ako dođe do propuštanja, to će dovesti do oštećenja
druge imovine.
Ukoliko jedinica spremnika ne bude radila dulje vrijeme, potrebno je ispustiti vodu unutar jedinice spremnika.
Radovi na ugradnji.
Za ugradnju možda budu potrebne tri ili više osoba. Težina jedinice spremnika može uzrokovati ozljedu ako je nosi jedna osoba.
MJERE OPREZA ZA KORIŠTENJE RASHLADNOG SREDSTVA R32
•
Osnovni postupci radova na instaliranju isti su kao i kod standardnih modela rashladnih sredstava (R410A, R22).
Ipak, obratite pozornost na sljedeće točke:
Kod priključivanja proširenja na unutarnjoj strani pobrinite se da se ono primijeni samo jednom, a ako se proširenje pritegne i otpusti, mora se
ponovno izvesti. Kada se spoj proširenja pravilno pritegne i provede se ispitivanje propuštanja, temeljito očistite i osušite površinu kako biste
uklonili ulje, prljavštinu i masnoću slijedeći upute navedene na silikonskom sredstvu za brtvljenje. Nanesite neutralno silikonsko sredstvo za
brtvljenje (vrste alkoksi) koje ne sadrži amonijak i koje ne izaziva koroziju bakra i mjedi na vanjsku površinu spoja proširenja kako biste spriječili
prodor vlage na stranama za plin i tekućinu. (Vlaga može uzrokovati smrzavanje i skratiti vijek trajanja spoja)
Ovaj uređaj mora biti pohranjen, postavljen i raditi u dobro prozračenoj prostoriji u skladu sa zahtjevom za površinu poda i bez ikakvog izvora
zapaljenja u neprekidnom radu. Čuvati udaljeno od otvorenog plamena, svih uređaja koji rade na plin ili bilo kakvog električnog grijača u radu.
U suprotnom bi moglo doći do eksplozije i ozbiljnih ozljeda ili smrti.
Pročitajte »MJERE OPREZA ZA KORIŠTENJE RASHLADNOG SREDSTVA R32« u priručniku za instaliranje vanjske jedinice zbog dodatnih
mjera opreza na koje morate obratiti pažnju.
ZAHTJEV ZA POVRŠINU PODA
•
Ako je ukupna količina punjenja rashladnog sredstva u sustavu < 1,84 kg, ne zahtijeva se dodatna minimalna površina poda.
•
Ako je ukupna količina punjenja rashladnog sredstva u sustavu ≥ 1,84 kg, zahtjevima za dodatnom minimalnom površinom poda
udovoljava se na način naveden u nastavku:
Simbol Opis
Ukupna količina punjenja rashladnog
m
c
sredstva u sustavu
Maksimalna dopuštena količina punjenja
m
max
rashladnog sredstva
m m - m
excess c max
H Visina ugradnje
VA Minimalna površina ventilacijskog otvora
min
A) Odredite Maksimalnu dopuštenu količinu punjenja rashladnog sredstva, m
1. Izračunajte površinu prostorije za instaliranje, vrijednost A
2. Na temelju Tablice I odaberite vrijednost m
3. Ako je vrijednost m > m , jedinica se može instalirati u prostoriju za instaliranje s visinom za ugradnju ( H=600 mm ) navedenom u
max c
Tablici 1 i bez dodatnog prostora ili dodatne ventilacije.
4. U suprotnome prijeđite na točke B) i C).
B) Odredite Ukupnu površinu poda prostorije A
1. Izračunajte površinu prostorije B
2. Odredite vrijednost A na temelju ukupnog punjenja rashladnog sredstva, m
min total
3. Ukupna površina poda prostorija A
C) Odredite Minimalnu površinu ventilacijskog otvora, VA
1. Na temelju Tablice III izračunajte vrijednost m
2. Potom odredite vrijednost VA
min
3. Jedinica se može instalirati u prostoriju samo kada se udovolji sljedećim uvjetima:
•
Potrebno je načiniti dva trajna otvora u svrhe ventiliranja, jedan na dnu, a drugi na vrhu, između prostorija A
•
Donji otvor: - Mora udovoljavati zahtjevu za minimalnu površinu vrijednosti VA
- Otvor se mora nalaziti na visini od 300 mm iznad poda.
- Najmanje 50 % zahtijevane površine otvora mora biti na visini od
200 mm iznad poda.
- Dno otvora ne smije biti više od točke otpuštanja kada se jedinica
instalira i mora se nalaziti na visini od 100 mm iznad poda.
- Mora biti što bliže podu i niže od vrijednosti H .
•
Gornji otvor: - Ukupna veličina gornjeg otvora mora biti veća od 50 %
vrijednosti VA
- Otvor se mora nalaziti na visini od 1500 mm iznad poda.
•
Visina otvora mora biti veća od 20 mm.
•
Otvor za ventilaciju koji vodi izravno van NE preporučuje se kao ventilacijski otvor
(korisnik ga može zatvoriti kada je hladno).
•
Vrijednost H treba biti 0,6 m kako bi se udovoljilo standardu IEC 60335-2-40:2018, klauzuli GG2.
Jedinca
kg
Ukupna količina punjenja rashladnog sredstva u sustavu m
kg
= Količina unaprijed napunjenog rashladnog sredstva u jedinici (kg)
kg
m
cm 2
.
room
koja odgovara izračunatoj vrijednosti prostorije A
max
i B u skladu s vrijednosti A
room room
pokraj prostorije A
.
room room
i B mora biti veća od vrijednosti A
room room
za prirodno prozračivanje
min
.
excess
koja odgovara izračunatoj vrijednosti m
.
min
+ Dodatna količina rashladnog sredstva nakon instalacije (kg)
max
.
room
min total
prema Tablici II.
c
.
min total
za prirodno prozračivanje između prostorija A
excess
.
min

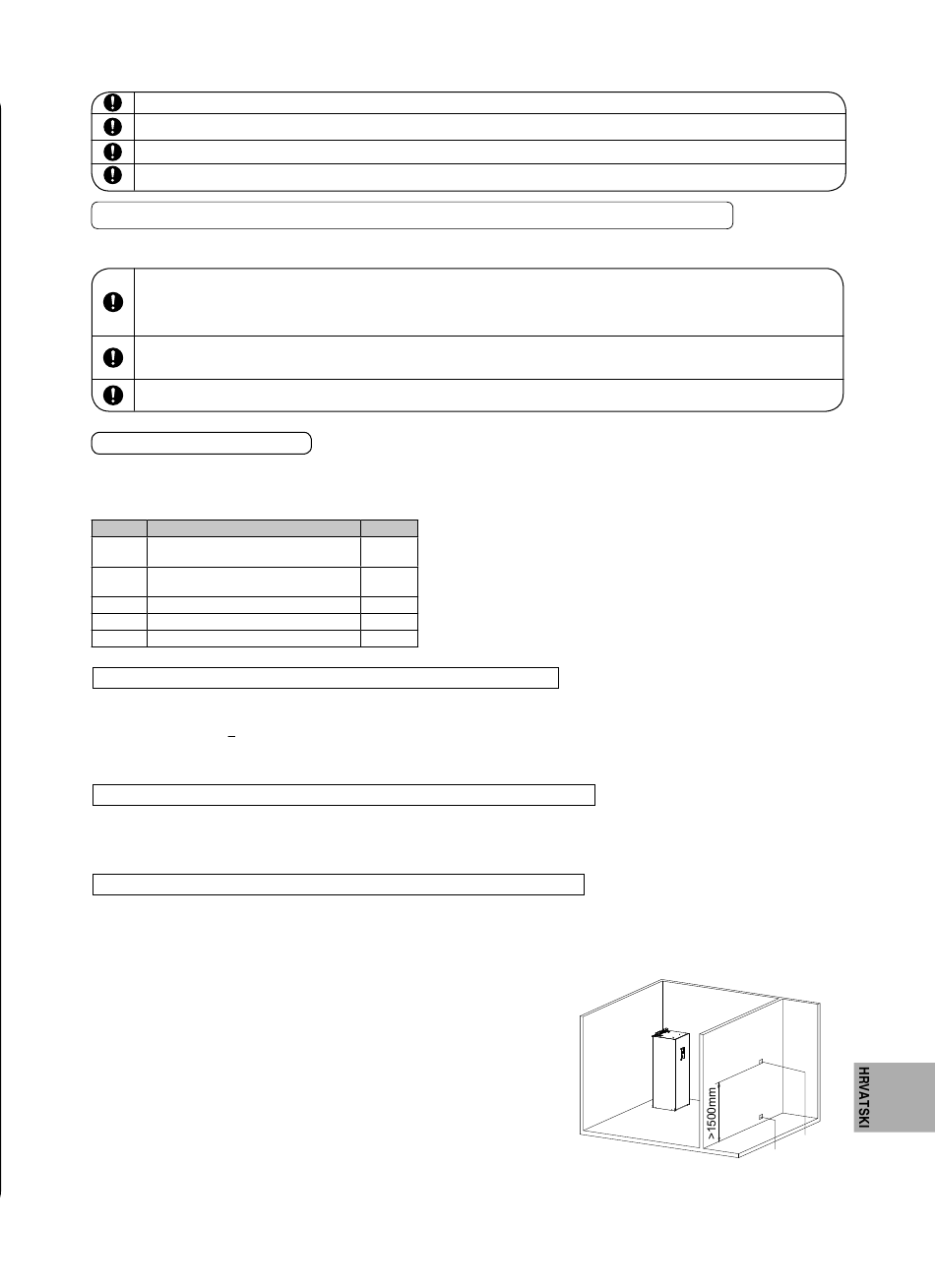

Prostorija za
instaliranje
( A )
room
(kg)
c
i B .
room room
i B .
room room
Susjedna
prostorija
( B )
room
>0,5 VA
min
> VA
min
