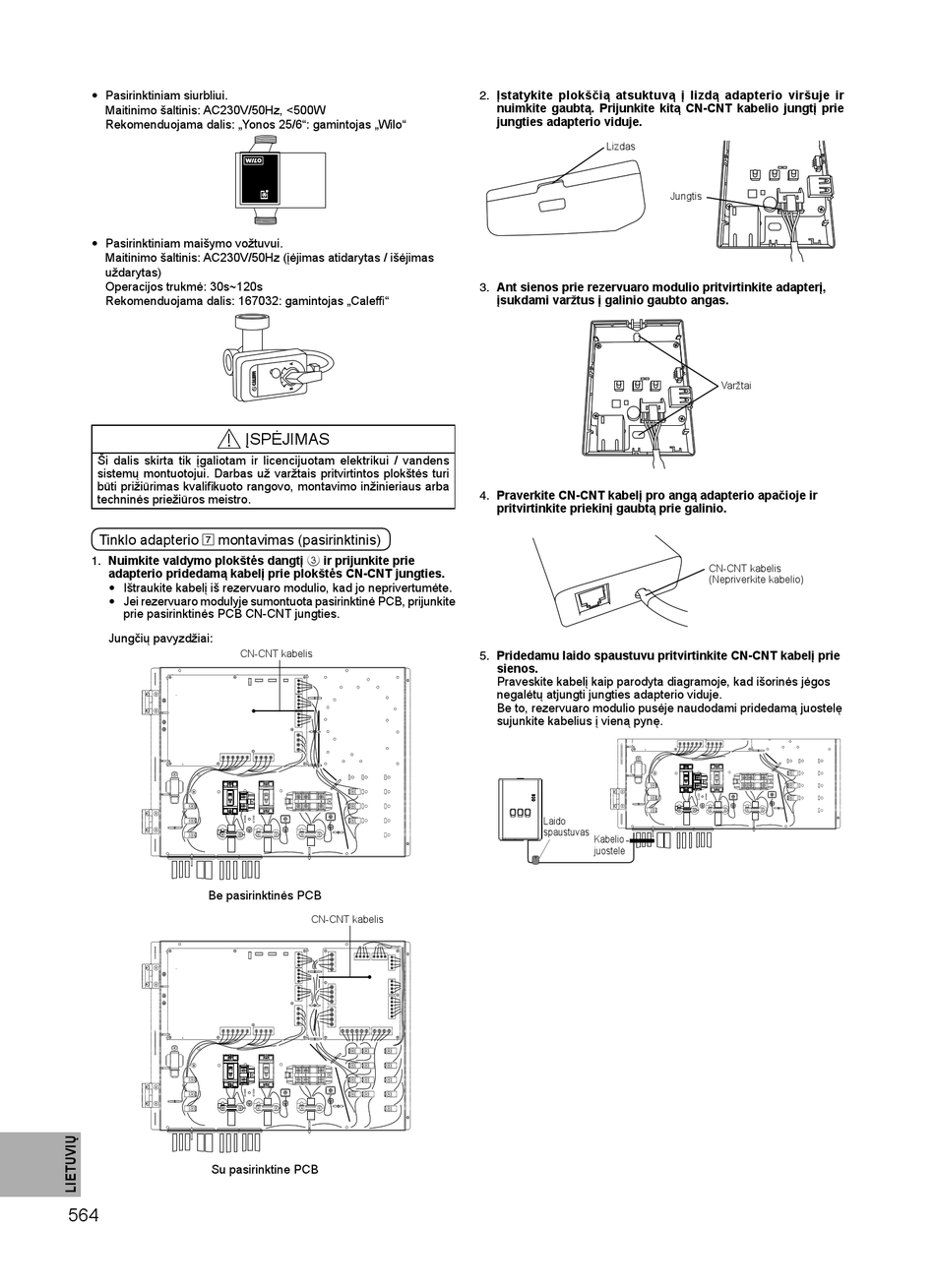

Pasirinktiniam siurbliui.
Maitinimo šaltinis: AC230V/50Hz, <500W
Rekomenduojama dalis: „Yonos 25/6": gamintojas „Wilo"
•
Pasirinktiniam maišymo vožtuvui.
Maitinimo šaltinis: AC230V/50Hz (įėjimas atidarytas / išėjimas
uždarytas)
Operacijos trukmė: 30s~120s
Rekomenduojama dalis: 167032: gamintojas „Caleffi "
Ši dalis skirta tik įgaliotam ir licencijuotam elektrikui / vandens
sistemų montuotojui. Darbas už varžtais pritvirtintos plokštės turi
būti prižiūrimas kvalifi kuoto rangovo, montavimo inžinieriaus arba
techninės priežiūros meistro.
Tinklo adapterio 7 montavimas (pasirinktinis)
1. Nuimkite valdymo plokštės dangtį 3 ir prijunkite prie
adapterio pridedamą kabelį prie plokštės CN-CNT jungties.
•
Ištraukite kabelį iš rezervuaro modulio, kad jo neprivertumėte.
•
Jei rezervuaro modulyje sumontuota pasirinktinė PCB, prijunkite
prie pasirinktinės PCB CN-CNT jungties.
Jungčių pavyzdžiai:
CN-CNT kabelis
Be pasirinktinės PCB
Su pasirinktine PCB
564
ĮSPĖJIMAS
CN-CNT kabelis
2. Įstatykite plokščią atsuktuvą į lizdą adapterio viršuje ir
nuimkite gaubtą. Prijunkite kitą CN-CNT kabelio jungtį prie
jungties adapterio viduje.
Lizdas
3. Ant sienos prie rezervuaro modulio pritvirtinkite adapterį,
įsukdami varžtus į galinio gaubto angas.
4. Praverkite CN-CNT kabelį pro angą adapterio apačioje ir
pritvirtinkite priekinį gaubtą prie galinio.
5. Pridedamu laido spaustuvu pritvirtinkite CN-CNT kabelį prie
sienos.
Praveskite kabelį kaip parodyta diagramoje, kad išorinės jėgos
negalėtų atjungti jungties adapterio viduje.
Be to, rezervuaro modulio pusėje naudodami pridedamą juostelę
sujunkite kabelius į vieną pynę.
Laido
spaustuvas
Kabelio
juostelė
Jungtis
Varžtai
CN-CNT kabelis
(Nepriverkite kabelio)
