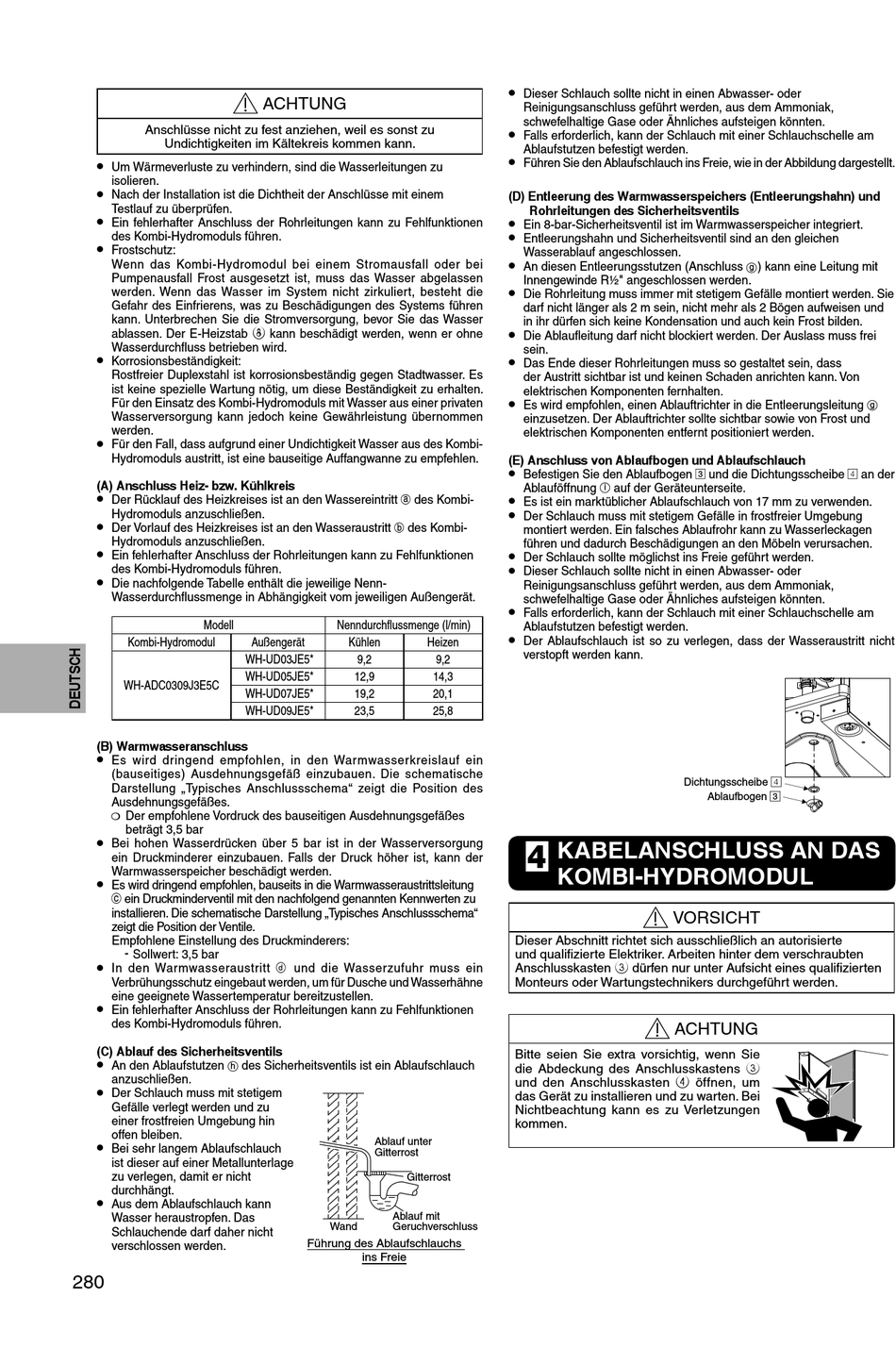

Panasonic R32 Installationsanleitung Seite 280

Anschlüsse nicht zu fest anziehen, weil es sonst zu
Undichtigkeiten im Kältekreis kommen kann.
•
Um Wärmeverluste zu verhindern, sind die Wasserleitungen zu
isolieren.
•
Nach der Installation ist die Dichtheit der Anschlüsse mit einem
Testlauf zu überprüfen.
•
Ein fehlerhafter Anschluss der Rohrleitungen kann zu Fehlfunktionen
des Kombi-Hydromoduls führen.
•
Frostschutz:
Wenn das Kombi-Hydromodul bei einem Stromausfall oder bei
Pumpenausfall Frost ausgesetzt ist, muss das Wasser abgelassen
werden. Wenn das Wasser im System nicht zirkuliert, besteht die
Gefahr des Einfrierens, was zu Beschädigungen des Systems führen
kann. Unterbrechen Sie die Stromversorgung, bevor Sie das Wasser
ablassen. Der E-Heizstab 8 kann beschädigt werden, wenn er ohne
Wasserdurchfl uss betrieben wird.
•
Korrosionsbeständigkeit:
Rostfreier Duplexstahl ist korrosionsbeständig gegen Stadtwasser. Es
ist keine spezielle Wartung nötig, um diese Beständigkeit zu erhalten.
Für den Einsatz des Kombi-Hydromoduls mit Wasser aus einer privaten
Wasserversorgung kann jedoch keine Gewährleistung übernommen
werden.
•
Für den Fall, dass aufgrund einer Undichtigkeit Wasser aus des Kombi-
Hydromoduls austritt, ist eine bauseitige Auffangwanne zu empfehlen.
(A) Anschluss Heiz- bzw. Kühlkreis
•
Der Rücklauf des Heizkreises ist an den Wassereintritt g des Kombi-
Hydromoduls anzuschließen.
•
Der Vorlauf des Heizkreises ist an den Wasseraustritt h des Kombi-
Hydromoduls anzuschließen.
•
Ein fehlerhafter Anschluss der Rohrleitungen kann zu Fehlfunktionen
des Kombi-Hydromoduls führen.
•
Die nachfolgende Tabelle enthält die jeweilige Nenn-
Wasserdurchfl ussmenge in Abhängigkeit vom jeweiligen Außengerät.
Modell
Kombi-Hydromodul Außengerät
WH-UD03JE5*
WH-UD05JE5*
WH-ADC0309J3E5C
WH-UD07JE5*
WH-UD09JE5*
(B) Warmwasseranschluss
•
Es wird dringend empfohlen, in den Warmwasserkreislauf ein
(bauseitiges) Ausdehnungsgefäß einzubauen. Die schematische
Darstellung „Typisches Anschlussschema" zeigt die Position des
Ausdehnungsgefäßes.
  Der empfohlene Vordruck des bauseitigen Ausdehnungsgefäßes
beträgt 3,5 bar
•
Bei hohen Wasserdrücken über 5 bar ist in der Wasserversorgung
ein Druckminderer einzubauen. Falls der Druck höher ist, kann der
Warmwasserspeicher beschädigt werden.
•
Es wird dringend empfohlen, bauseits in die Warmwasseraustrittsleitung
i ein Druckminderventil mit den nachfolgend genannten Kennwerten zu
installieren. Die schematische Darstellung „Typisches Anschlussschema"
zeigt die Position der Ventile.
Empfohlene Einstellung des Druckminderers:
- Sollwert: 3,5 bar
•
In den Warmwasseraustritt j und die Wasserzufuhr muss ein
Verbrühungsschutz eingebaut werden, um für Dusche und Wasserhähne
eine geeignete Wassertemperatur bereitzustellen.
•
Ein fehlerhafter Anschluss der Rohrleitungen kann zu Fehlfunktionen
des Kombi-Hydromoduls führen.
(C) Ablauf des Sicherheitsventils
•
An den Ablaufstutzen des Sicherheitsventils ist ein Ablaufschlauch
h
anzuschließen.
•
Der Schlauch muss mit stetigem
Gefälle verlegt werden und zu
einer frostfreien Umgebung hin
offen bleiben.
•
Bei sehr langem Ablaufschlauch
ist dieser auf einer Metallunterlage
zu verlegen, damit er nicht
durchhängt.
•
Aus dem Ablaufschlauch kann
Wasser heraustropfen. Das
Schlauchende darf daher nicht
verschlossen werden.
280
ACHTUNG
Nenndurchfl ussmenge (l/min)
Kühlen Heizen
9,2 9,2
12,9 14,3
19,2 20,1
23,5 25,8
Ablauf unter
Gitterrost
Gitterrost
Ablauf mit
Wand Geruchverschluss
Führung des Ablaufschlauchs
ins Freie
•
Dieser Schlauch sollte nicht in einen Abwasser- oder
Reinigungsanschluss geführt werden, aus dem Ammoniak,
schwefelhaltige Gase oder Ähnliches aufsteigen könnten.
•
Falls erforderlich, kann der Schlauch mit einer Schlauchschelle am
Ablaufstutzen befestigt werden.
•
Führen Sie den Ablaufschlauch ins Freie, wie in der Abbildung dargestellt.
(D) Entleerung des Warmwasserspeichers (Entleerungshahn) und
Rohrleitungen des Sicherheitsventils
•
Ein 8-bar-Sicherheitsventil ist im Warmwasserspeicher integriert.
•
Entleerungshahn und Sicherheitsventil sind an den gleichen
Wasserablauf angeschlossen.
•
An diesen Entleerungsstutzen (Anschluss
Innengewinde R½" angeschlossen werden.
•
Die Rohrleitung muss immer mit stetigem Gefälle montiert werden. Sie
darf nicht länger als 2 m sein, nicht mehr als 2 Bögen aufweisen und
in ihr dürfen sich keine Kondensation und auch kein Frost bilden.
•
Die Ablaufl eitung darf nicht blockiert werden. Der Auslass muss frei
sein.
•
Das Ende dieser Rohrleitungen muss so gestaltet sein, dass
der Austritt sichtbar ist und keinen Schaden anrichten kann. Von
elektrischen Komponenten fernhalten.
•
Es wird empfohlen, einen Ablauftrichter in die Entleerungsleitung
einzusetzen. Der Ablauftrichter sollte sichtbar sowie von Frost und
elektrischen Komponenten entfernt positioniert werden.
(E) Anschluss von Ablaufbogen und Ablaufschlauch
•
Befestigen Sie den Ablaufbogen 3 und die Dichtungsscheibe 4 an der
Ablauföffnung auf der Geräteunterseite.
i
•
Es ist ein marktüblicher Ablaufschlauch von 17 mm zu verwenden.
•
Der Schlauch muss mit stetigem Gefälle in frostfreier Umgebung
montiert werden. Ein falsches Ablaufrohr kann zu Wasserleckagen
führen und dadurch Beschädigungen an den Möbeln verursachen.
•
Der Schlauch sollte möglichst ins Freie geführt werden.
•
Dieser Schlauch sollte nicht in einen Abwasser- oder
Reinigungsanschluss geführt werden, aus dem Ammoniak,
schwefelhaltige Gase oder Ähnliches aufsteigen könnten.
•
Falls erforderlich, kann der Schlauch mit einer Schlauchschelle am
Ablaufstutzen befestigt werden.
•
Der Ablaufschlauch ist so zu verlegen, dass der Wasseraustritt nicht
verstopft werden kann.
Dichtungsscheibe
KABELANSCHLUSS AN DAS
4
KOMBI-HYDROMODUL
VORSICHT
Dieser Abschnitt richtet sich ausschließlich an autorisierte
und qualifi zierte Elektriker. Arbeiten hinter dem verschraubten
Anschlusskasten 3 dürfen nur unter Aufsicht eines qualifi zierten
Monteurs oder Wartungstechnikers durchgeführt werden.
ACHTUNG
Bitte seien Sie extra vorsichtig, wenn Sie
die Abdeckung des Anschlusskastens 3
und den Anschlusskasten 4 öffnen, um
das Gerät zu installieren und zu warten. Bei
Nichtbeachtung kann es zu Verletzungen
kommen.
) kann eine Leitung mit
g
g
4
3
Ablaufbogen
