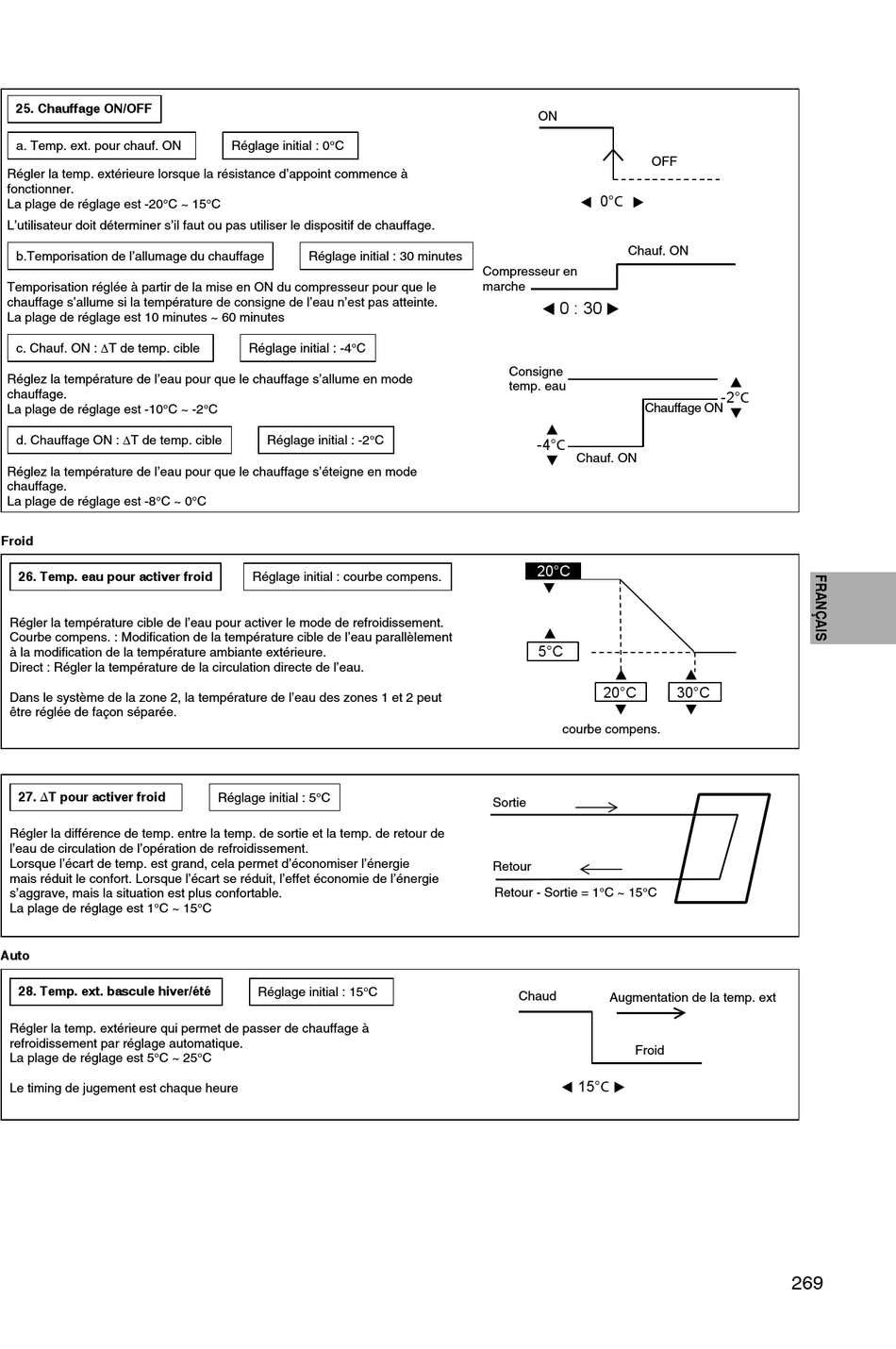

Panasonic R32 Installationsanleitung Seite 269

25. Chauffage ON/OFF
a. Temp. ext. pour chauf. ON
Régler la temp. extérieure lorsque la résistance d'appoint commence à
fonctionner.
La plage de réglage est -20°C ~ 15°C
L'utilisateur doit déterminer s'il faut ou pas utiliser le dispositif de chauffage.
b.Temporisation de l'allumage du chauffage
Temporisation réglée à partir de la mise en ON du compresseur pour que le
chauffage s'allume si la température de consigne de l'eau n'est pas atteinte.
La plage de réglage est 10 minutes ~ 60 minutes
c. Chauf. ON : T de temp. cible
Réglez la température de l'eau pour que le chauffage s'allume en mode
chauffage.
La plage de réglage est -10°C ~ -2°C
d. Chauffage ON : T de temp. cible
Réglez la température de l'eau pour que le chauffage s'éteigne en mode
chauffage.
La plage de réglage est -8°C ~ 0°C
Froid
26. Temp. eau pour activer froid
Régler la température cible de l'eau pour activer le mode de refroidissement.
Courbe compens. : Modifi cation de la température cible de l'eau parallèlement
à la modifi cation de la température ambiante extérieure.
Direct : Régler la température de la circulation directe de l'eau.
Dans le système de la zone 2, la température de l'eau des zones 1 et 2 peut
être réglée de façon séparée.
27. ∆T pour activer froid
Régler la différence de temp. entre la temp. de sortie et la temp. de retour de
l'eau de circulation de l'opération de refroidissement.
Lorsque l'écart de temp. est grand, cela permet d'économiser l'énergie
mais réduit le confort. Lorsque l'écart se réduit, l'effet économie de l'énergie
s'aggrave, mais la situation est plus confortable.
La plage de réglage est 1°C ~ 15°C
Auto
28. Temp. ext. bascule hiver/été
Régler la temp. extérieure qui permet de passer de chauffage à
refroidissement par réglage automatique.
La plage de réglage est 5°C ~ 25°C
Le timing de jugement est chaque heure
Réglage initial : 0°C
Réglage initial : 30 minutes
Réglage initial : -4°C
Réglage initial : -2°C
Réglage initial : courbe compens.
Réglage initial : 5°C
Réglage initial : 15°C
ON
OFF
0°C
Chauf. ON
Compresseur en
marche
0 : 30
Consigne
temp. eau
Chauffage ON
-4°C
Chauf. ON
20°C
5°C
20°C
courbe compens.
Sortie
Retour
Retour - Sortie = 1°C ~ 15°C
Chaud
Augmentation de la temp. ext
Froid
15°C
-2°C
30°C
269
