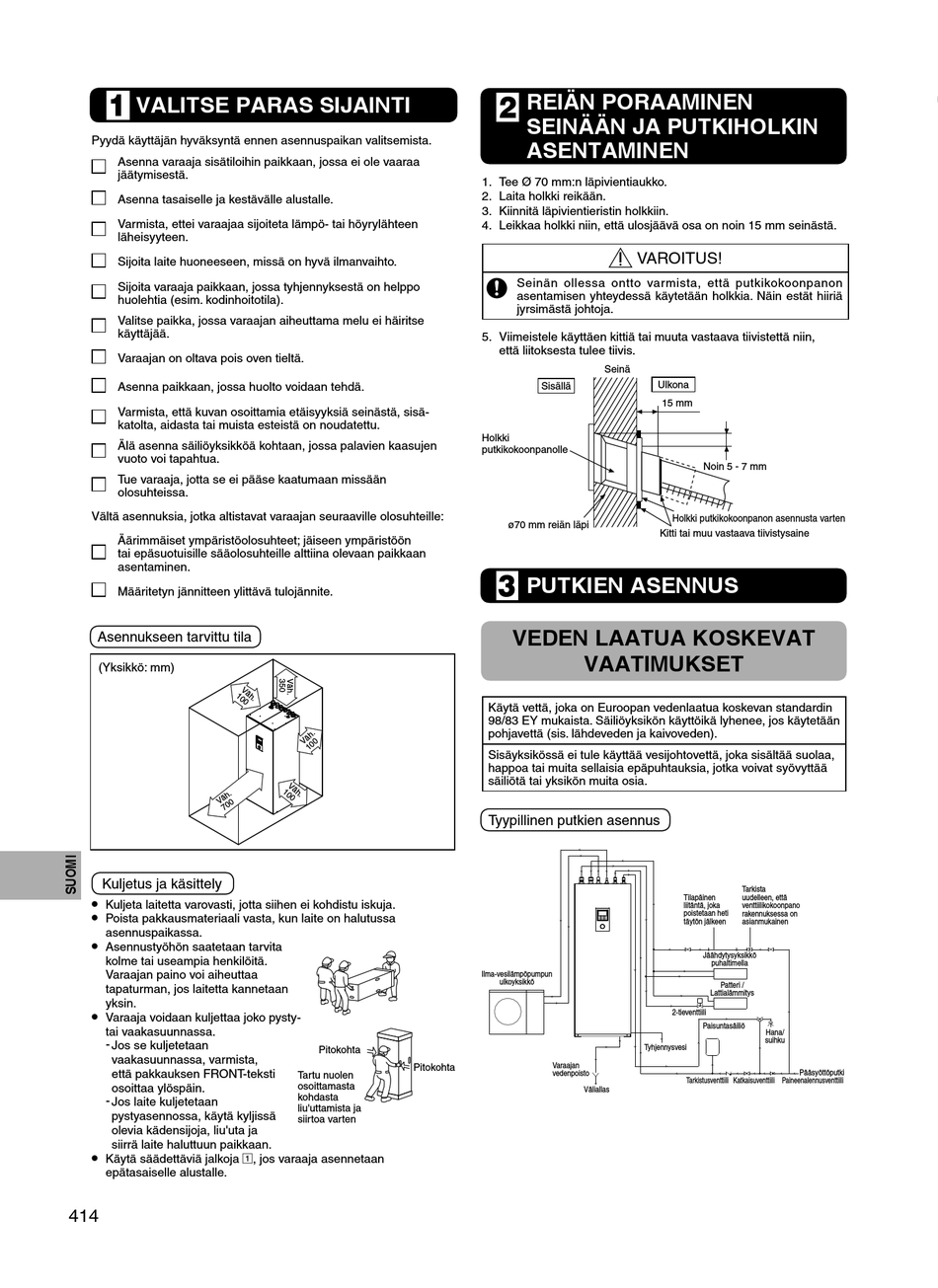

VALITSE PARAS SIJAINTI
1
Pyydä käyttäjän hyväksyntä ennen asennuspaikan valitsemista.
Asenna varaaja sisätiloihin paikkaan, jossa ei ole vaaraa
jäätymisestä.
Asenna tasaiselle ja kestävälle alustalle.
Varmista, ettei varaajaa sijoiteta lämpö- tai höyrylähteen
läheisyyteen.
Sijoita laite huoneeseen, missä on hyvä ilmanvaihto.
Sijoita varaaja paikkaan, jossa tyhjennyksestä on helppo
huolehtia (esim. kodinhoitotila).
Valitse paikka, jossa varaajan aiheuttama melu ei häiritse
käyttäjää.
Varaajan on oltava pois oven tieltä.
Asenna paikkaan, jossa huolto voidaan tehdä.
Varmista, että kuvan osoittamia etäisyyksiä seinästä, sisä-
katolta, aidasta tai muista esteistä on noudatettu.
Älä asenna säiliöyksikköä kohtaan, jossa palavien kaasujen
vuoto voi tapahtua.
Tue varaaja, jotta se ei pääse kaatumaan missään
olosuhteissa.
Vältä asennuksia, jotka altistavat varaajan seuraaville olosuhteille:
Äärimmäiset ympäristöolosuhteet; jäiseen ympäristöön
tai epäsuotuisille sääolosuhteille alttiina olevaan paikkaan
asentaminen.
Määritetyn jännitteen ylittävä tulojännite.
Asennukseen tarvittu tila
(Yksikkö: mm)
Kuljetus ja käsittely
•
Kuljeta laitetta varovasti, jotta siihen ei kohdistu iskuja.
•
Poista pakkausmateriaali vasta, kun laite on halutussa
asennuspaikassa.
•
Asennustyöhön saatetaan tarvita
kolme tai useampia henkilöitä.
Varaajan paino voi aiheuttaa
tapaturman, jos laitetta kannetaan
yksin.
•
Varaaja voidaan kuljettaa joko pysty-
tai vaakasuunnassa.
- Jos se kuljetetaan
vaakasuunnassa, varmista,
että pakkauksen FRONT-teksti
osoittaa ylöspäin.
- Jos laite kuljetetaan
pystyasennossa, käytä kyljissä
olevia kädensijoja, liu'uta ja
siirrä laite haluttuun paikkaan.
•
Käytä säädettäviä jalkoja 1 , jos varaaja asennetaan
epätasaiselle alustalle.
414
Pitokohta
Pitokohta
Tartu nuolen
osoittamasta
kohdasta
liu'uttamista ja
siirtoa varten
REIÄN PORAAMINEN
2
SEINÄÄN JA PUTKIHOLKIN
ASENTAMINEN
1. Tee Ø 70 mm:n läpivientiaukko.
2. Laita holkki reikään.
3. Kiinnitä läpivientieristin holkkiin.
4. Leikkaa holkki niin, että ulosjäävä osa on noin 15 mm seinästä.
VAROITUS!
Seinän ollessa ontto varmista, että putkikokoonpanon
asentamisen yhteydessä käytetään holkkia. Näin estät hiiriä
jyrsimästä johtoja.
5. Viimeistele käyttäen kittiä tai muuta vastaava tiivistettä niin,
että liitoksesta tulee tiivis.
Seinä
Ulkona
Sisällä
Holkki
putkikokoonpanolle
ø70 mm reiän läpi
PUTKIEN ASENNUS
3
VEDEN LAATUA KOSKEVAT
VAATIMUKSET
Käytä vettä, joka on Euroopan vedenlaatua koskevan standardin
98/83 EY mukaista. Säiliöyksikön käyttöikä lyhenee, jos käytetään
pohjavettä (sis. lähdeveden ja kaivoveden).
Sisäyksikössä ei tule käyttää vesijohtovettä, joka sisältää suolaa,
happoa tai muita sellaisia epäpuhtauksia, jotka voivat syövyttää
säiliötä tai yksikön muita osia.
Tyypillinen putkien asennus
Ilma-vesilämpöpumpun
ulkoyksikkö
Tyhjennysvesi
Varaajan
vedenpoisto
Väliallas
15 mm
Noin 5 - 7 mm
Holkki putkikokoonpanon asennusta varten
Kitti tai muu vastaava tiivistysaine
Tarkista
Tilapäinen uudelleen, että
liitäntä, joka venttiilikokoonpano
poistetaan heti rakennuksessa on
täytön jälkeen asianmukainen
Jäähdytysyksikkö
puhaltimella
Patteri /
Lattialämmitys
2-tieventtiili
Paisuntasäiliö
Hana/
suihku
Pääsyöttöputki
Tarkistusventtiili Katkaisuventtiili Paineenalennusventtiili
