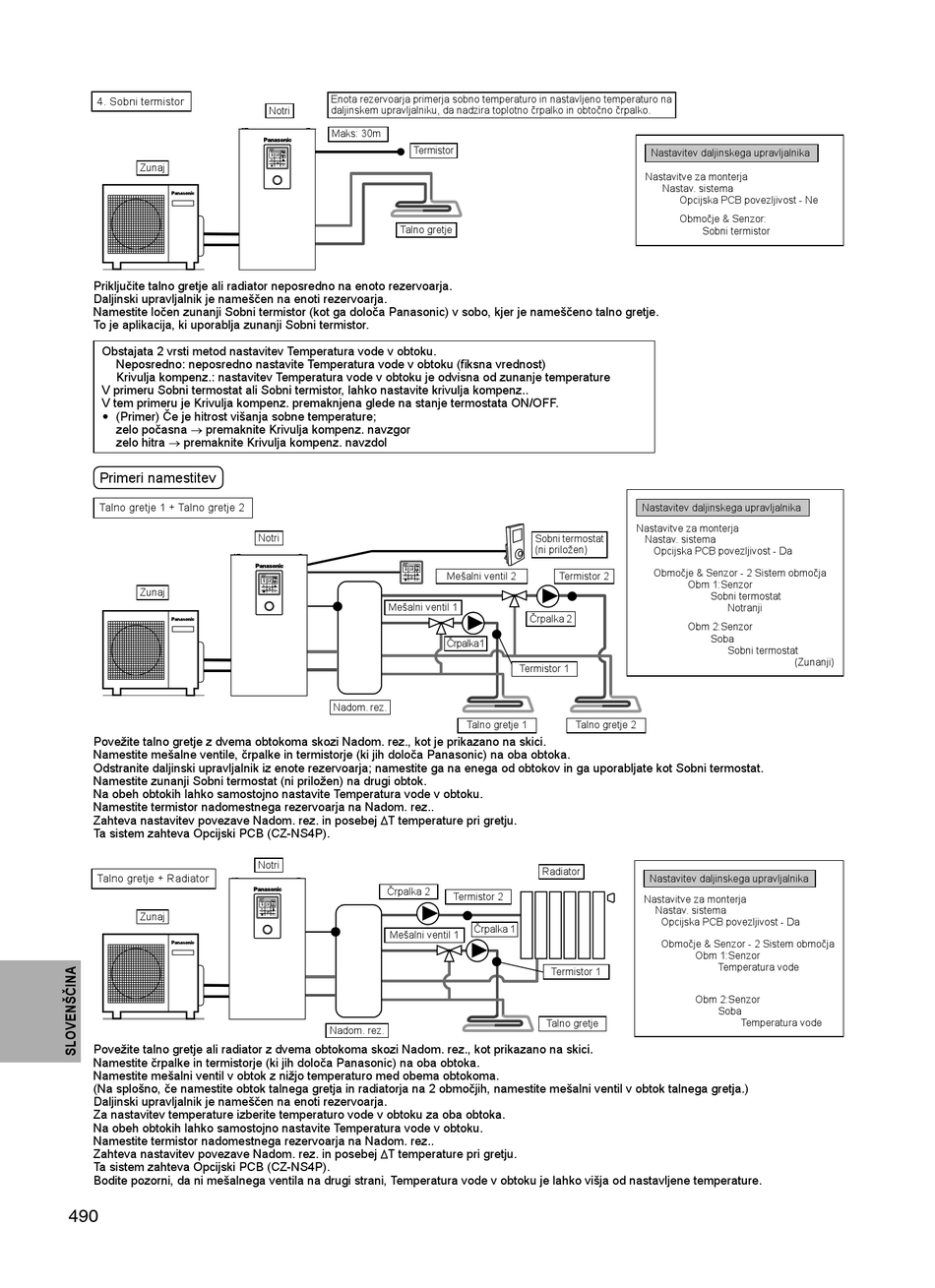

4. Sobni termistor
Zunaj
Priključite talno gretje ali radiator neposredno na enoto rezervoarja.
Daljinski upravljalnik je nameščen na enoti rezervoarja.
Namestite ločen zunanji Sobni termistor (kot ga določa Panasonic) v sobo, kjer je nameščeno talno gretje.
To je aplikacija, ki uporablja zunanji Sobni termistor.
Obstajata 2 vrsti metod nastavitev Temperatura vode v obtoku.
Neposredno: neposredno nastavite Temperatura vode v obtoku (fi ksna vrednost)
Krivulja kompenz.: nastavitev Temperatura vode v obtoku je odvisna od zunanje temperature
V primeru Sobni termostat ali Sobni termistor, lahko nastavite krivulja kompenz..
V tem primeru je Krivulja kompenz. premaknjena glede na stanje termostata ON/OFF.
•
(Primer) Če je hitrost višanja sobne temperature;
zelo počasna  premaknite Krivulja kompenz. navzgor
zelo hitra  premaknite Krivulja kompenz. navzdol
Primeri namestitev
Talno gretje 1 + Talno gretje 2
Zunaj
Povežite talno gretje z dvema obtokoma skozi Nadom. rez., kot je prikazano na skici.
Namestite mešalne ventile, črpalke in termistorje (ki jih določa Panasonic) na oba obtoka.
Odstranite daljinski upravljalnik iz enote rezervoarja; namestite ga na enega od obtokov in ga uporabljate kot Sobni termostat.
Namestite zunanji Sobni termostat (ni priložen) na drugi obtok.
Na obeh obtokih lahko samostojno nastavite Temperatura vode v obtoku.
Namestite termistor nadomestnega rezervoarja na Nadom. rez..
Zahteva nastavitev povezave Nadom. rez. in posebej T temperature pri gretju.
Ta sistem zahteva Opcijski PCB (CZ-NS4P).
Talno gretje + Radiator
Zunaj
Povežite talno gretje ali radiator z dvema obtokoma skozi Nadom. rez., kot prikazano na skici.
Namestite črpalke in termistorje (ki jih določa Panasonic) na oba obtoka.
Namestite mešalni ventil v obtok z nižjo temperaturo med obema obtokoma.
(Na splošno, če namestite obtok talnega gretja in radiatorja na 2 območjih, namestite mešalni ventil v obtok talnega gretja.)
Daljinski upravljalnik je nameščen na enoti rezervoarja.
Za nastavitev temperature izberite temperaturo vode v obtoku za oba obtoka.
Na obeh obtokih lahko samostojno nastavite Temperatura vode v obtoku.
Namestite termistor nadomestnega rezervoarja na Nadom. rez..
Zahteva nastavitev povezave Nadom. rez. in posebej T temperature pri gretju.
Ta sistem zahteva Opcijski PCB (CZ-NS4P).
Bodite pozorni, da ni mešalnega ventila na drugi strani, Temperatura vode v obtoku je lahko višja od nastavljene temperature.
490
Enota rezervoarja primerja sobno temperaturo in nastavljeno temperaturo na
daljinskem upravljalniku, da nadzira toplotno črpalko in obtočno črpalko.
Notri
Maks: 30m
Termistor
Talno gretje
Notri
Mešalni ventil 1
Nadom. rez.
Notri
Črpalka 2
Mešalni ventil 1
Nadom. rez.
Sobni termostat
(ni priložen)
Mešalni ventil 2 Termistor 2
Črpalka 2
Črpalka 1
Termistor 1
Talno gretje 1 Talno gretje 2
Radiator
Termistor 2
Črpalka 1
Termistor 1
Talno gretje
Nastavitev daljinskega upravljalnika
Nastavitve za monterja
Nastav. sistema
Opcijska PCB povezljivost - Ne
Območje & Senzor:
Sobni termistor
Nastavitev daljinskega upravljalnika
Nastavitve za monterja
Nastav. sistema
Opcijska PCB povezljivost - Da
Območje & Senzor - 2 Sistem območja
Obm 1:Senzor
Sobni termostat
Notranji
Obm 2:Senzor
Soba
Sobni termostat
(Zunanji)
Nastavitev daljinskega upravljalnika
Nastavitve za monterja
Nastav. sistema
Opcijska PCB povezljivost - Da
Območje & Senzor - 2 Sistem območja
Obm 1:Senzor
Temperatura vode
Obm 2:Senzor
Soba
Temperatura vode
