Panasonic ADC0309H3E5B Installationshandbuch

Installationshandbuch

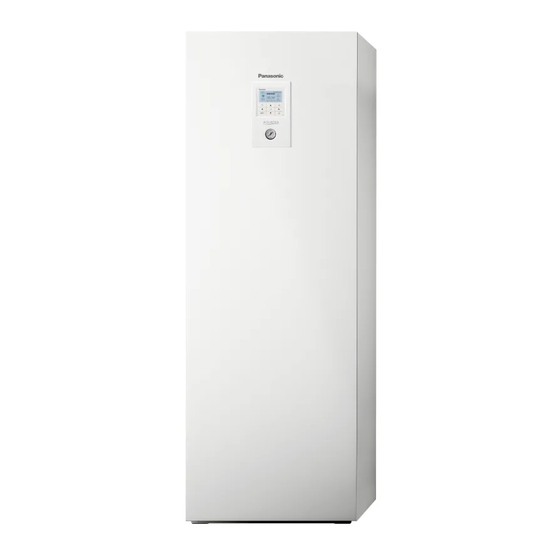

LUFT/WASSER-HYDROMODUL + SPEICHER
ADC0309H3E5B
Für die Montage erforderliche Werkzeuge
1 Kreuzschlitz-Schraubendreher
2 Wasserwaage
3 Bohrmaschine
4 Schraubenschlüssel
SICHERHEITSHINWEISE
•
Lesen Sie die folgenden „SICHERHEITSHINWEISE" vor der Installation der Kombination aus Luft/Wasser-Hydromodul und Speicher (im Folgenden
„Hydromodul/Speicher-Einheit" genannt) sorgfältig durch.
•
Elektro- und Wasserinstallationsarbeiten müssen von entsprechenden Fachkräften ausgeführt werden. Es ist sicherzustellen, dass der für das zu installierende
Modell genutzte Hauptstromkreis die richtige Leistung aufweist.
•
Die hierin verwendeten Warnhinweise müssen unbedingt befolgt werden, weil sie sicherheitsrelevant sind. Die Bedeutung der jeweiligen Hinweise wird
nachfolgend beschrieben. Fehlerhafte Montage, die darauf beruht, dass die Anweisungen nicht oder nur unzureichend beachtet wurden, kann zu Verletzungen
oder Sachschäden führen. Die Bedeutung wird durch die folgenden Hinweise klassifi ziert.
•
Bewahren Sie dieses Installationshandbuch nach der Montage beim Gerät auf.
VORSICHT
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.
ACHTUNG
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Dieses Symbol auf weißem Grund weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.
Diese Symbole auf dunklem Grund weisen darauf hin, dass eine bestimmte Tätigkeit durchgeführt werden muss.
•
Führen Sie einen Testbetrieb durch, um sicherzustellen, dass nach der Installation keine Fehlfunktionen auftreten. Danach ist dem Benutzer entsprechend
der Bedienungsanleitung die Bedienung, Pfl ege und Wartung zu erläutern. Außerdem ist der Benutzer darauf hinzuweisen, dass er die Bedienungsanleitung
aufbewahren soll.
•
Falls Zweifel bezüglich der Installation bestehen, ist ein Fachinstallateur zu kontaktieren.
Für das Netzkabel dürfen keine nicht spezifi zierten, veränderten oder verlängerten Kabel verwendet werden. Das Gerät darf den Stromanschluss nicht mit anderen
Geräten teilen. Ein schlechter Kontakt, eine schlechte Isolierung oder Überströme können elektrische Schläge oder Brände verursachen.
Das Netzkabel darf nicht zu einem Bündel zusammengefasst werden, da es sich sonst auf unzulässige Werte erhitzen kann.
Verpackungsbeutel aus Kunststoff dürfen nicht in die Hände von Kindern gelangen, weil sonst Erstickungsgefahr besteht.
Zum Installieren der Kältemittelleitungen darf keine Rohrzange verwendet werden. da sonst die Leitungen beschädigt werden können und es zu Störungen
kommen kann.
Für Installation, Service und Wartung dürfen keine unzulässigen Elektroteile besorgt werden, weil sonst elektrische Schläge oder ein Brand die Folge sein können.
Durch Verwendung eines anderen als des angegebenen Kältemittels (Auffüllen oder Austausch). kann das Produkt beschädigt werden oder gar Verletzungen
hervorrufen.
Verwenden Sie nicht das von der Hydromodul/Speicher-Einheit produzierte heiße Wasser zum Trinken oder zur Zubereitung von Speisen. Anderenfalls kann sich
der Benutzer Krankheiten zuziehen.
Stellen Sie keine Behälter mit Flüssigkeiten auf die Hydromodul/Speicher-Einheit, da durch auslaufende oder verschüttete Flüssigkeiten die Gefahr von
Beschädigungen und Feuer besteht.
Für die Verbindungsleitung zwischen Hydromodul/Speicher-Einheit und Außengerät dürfen keine Kabelverlängerungen verwendet werden. Es ist das unter
ANSCHLUSS DER HYDROMODUL/SPEICHER-EINHEIT beschriebene Verbindungskabel zu verwenden, welches fest an den Innen- und Außengeräteklemmen
anzuschließen ist. Der Kabelanschluss ist zur Zugentlastung mit Kabelbindern zu befestigen. Falls der Anschluss nicht einwandfrei durchgeführt ist, können die
Anschlüsse überhitzen und eine Brandgefahr darstellen.
Die Elektroarbeiten sind unter Beachtung örtlicher Vorschriften sowie dieser Installationsanleitung durchzuführen. Für die Einspeisung ist ein separater Stromkreis
vorzusehen. Wenn die Leistung des Stromkreises nicht ausreicht oder Verdrahtungsfehler vorliegen, können elektrische Schläge oder ein Brand die Folge sein.
Installationsarbeiten für den Wasserkreis sollten allen relevanten europäischen und nationalen Bestimmungen (einschließlich EN61770) sowie der örtlichen
Installations-und Bauordnung folgen.
Die Installation muss von einem Fachinstallateur ausgeführt werden. Eine unsachgemäße Installation durch den Benutzer kann zu Wasseraustritt, elektrischen
Schlägen oder einem Brand führen.
5 Rohrschneider
6 Reibahle
7 Messer
8 Bandmaß
VORSICHT
9 Megohmmeter
10 Multimeter
11 Drehmomentschlüssel
18 N•m
55 N•m
58,8 N•m
65 N•m
117,6 N•m
4
57
