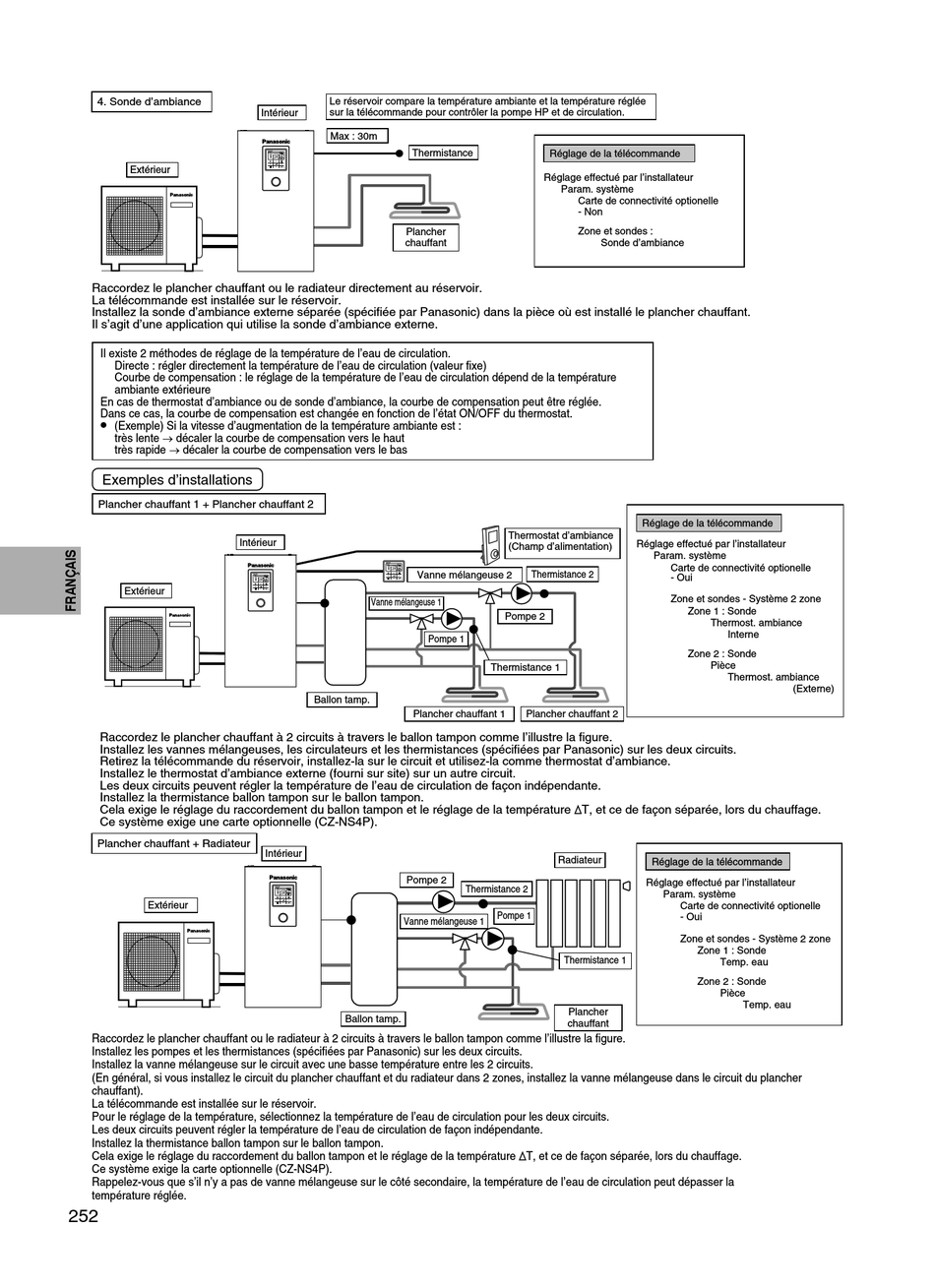

4. Sonde d'ambiance
Extérieur
Raccordez le plancher chauffant ou le radiateur directement au réservoir.
La télécommande est installée sur le réservoir.
Installez la sonde d'ambiance externe séparée (spécifi ée par Panasonic) dans la pièce où est installé le plancher chauffant.
Il s'agit d'une application qui utilise la sonde d'ambiance externe.
Il existe 2 méthodes de réglage de la température de l'eau de circulation.
Directe : régler directement la température de l'eau de circulation (valeur fi xe)
Courbe de compensation : le réglage de la température de l'eau de circulation dépend de la température
ambiante extérieure
En cas de thermostat d'ambiance ou de sonde d'ambiance, la courbe de compensation peut être réglée.
Dans ce cas, la courbe de compensation est changée en fonction de l'état ON/OFF du thermostat.
•
(Exemple) Si la vitesse d'augmentation de la température ambiante est :
très lente  décaler la courbe de compensation vers le haut
très rapide  décaler la courbe de compensation vers le bas
Exemples d'installations
Plancher chauffant 1 + Plancher chauffant 2
Intérieur
Extérieur
Raccordez le plancher chauffant à 2 circuits à travers le ballon tampon comme l'illustre la fi gure.
Installez les vannes mélangeuses, les circulateurs et les thermistances (spécifi ées par Panasonic) sur les deux circuits.
Retirez la télécommande du réservoir, installez-la sur le circuit et utilisez-la comme thermostat d'ambiance.
Installez le thermostat d'ambiance externe (fourni sur site) sur un autre circuit.
Les deux circuits peuvent régler la température de l'eau de circulation de façon indépendante.
Installez la thermistance ballon tampon sur le ballon tampon.
Cela exige le réglage du raccordement du ballon tampon et le réglage de la température T, et ce de façon séparée, lors du chauffage.
Ce système exige une carte optionnelle (CZ-NS4P).
Plancher chauffant + Radiateur
Extérieur
Raccordez le plancher chauffant ou le radiateur à 2 circuits à travers le ballon tampon comme l'illustre la fi gure.
Installez les pompes et les thermistances (spécifi ées par Panasonic) sur les deux circuits.
Installez la vanne mélangeuse sur le circuit avec une basse température entre les 2 circuits.
(En général, si vous installez le circuit du plancher chauffant et du radiateur dans 2 zones, installez la vanne mélangeuse dans le circuit du plancher
chauffant).
La télécommande est installée sur le réservoir.
Pour le réglage de la température, sélectionnez la température de l'eau de circulation pour les deux circuits.
Les deux circuits peuvent régler la température de l'eau de circulation de façon indépendante.
Installez la thermistance ballon tampon sur le ballon tampon.
Cela exige le réglage du raccordement du ballon tampon et le réglage de la température T, et ce de façon séparée, lors du chauffage.
Ce système exige la carte optionnelle (CZ-NS4P).
Rappelez-vous que s'il n'y a pas de vanne mélangeuse sur le côté secondaire, la température de l'eau de circulation peut dépasser la
température réglée.
252
Le réservoir compare la température ambiante et la température réglée
sur la télécommande pour contrôler la pompe HP et de circulation.
Intérieur
Max : 30m
Thermistance
Plancher
chauffant
Vanne mélangeuse 2
Vanne mélangeuse 1
Pompe 1
Ballon tamp.
Plancher chauffant 1
Intérieur
Pompe 2
Vanne mélangeuse 1
Ballon tamp.
Réglage de la télécommande
Réglage effectué par l'installateur
Param. système
Carte de connectivité optionelle
- Non
Zone et sondes :
Sonde d'ambiance
Thermostat d'ambiance
Réglage effectué par l'installateur
(Champ d'alimentation)
Thermistance 2
Pompe 2
Thermistance 1
Plancher chauffant 2
Radiateur
Thermistance 2
Pompe 1
Thermistance 1
Plancher
chauffant
Réglage de la télécommande
Param. système
Carte de connectivité optionelle
- Oui
Zone et sondes - Système 2 zone
Zone 1 : Sonde
Thermost. ambiance
Interne
Zone 2 : Sonde
Pièce
Thermost. ambiance
(Externe)
Réglage de la télécommande
Réglage effectué par l'installateur
Param. système
Carte de connectivité optionelle
- Oui
Zone et sondes - Système 2 zone
Zone 1 : Sonde
Temp. eau
Zone 2 : Sonde
Pièce
Temp. eau
