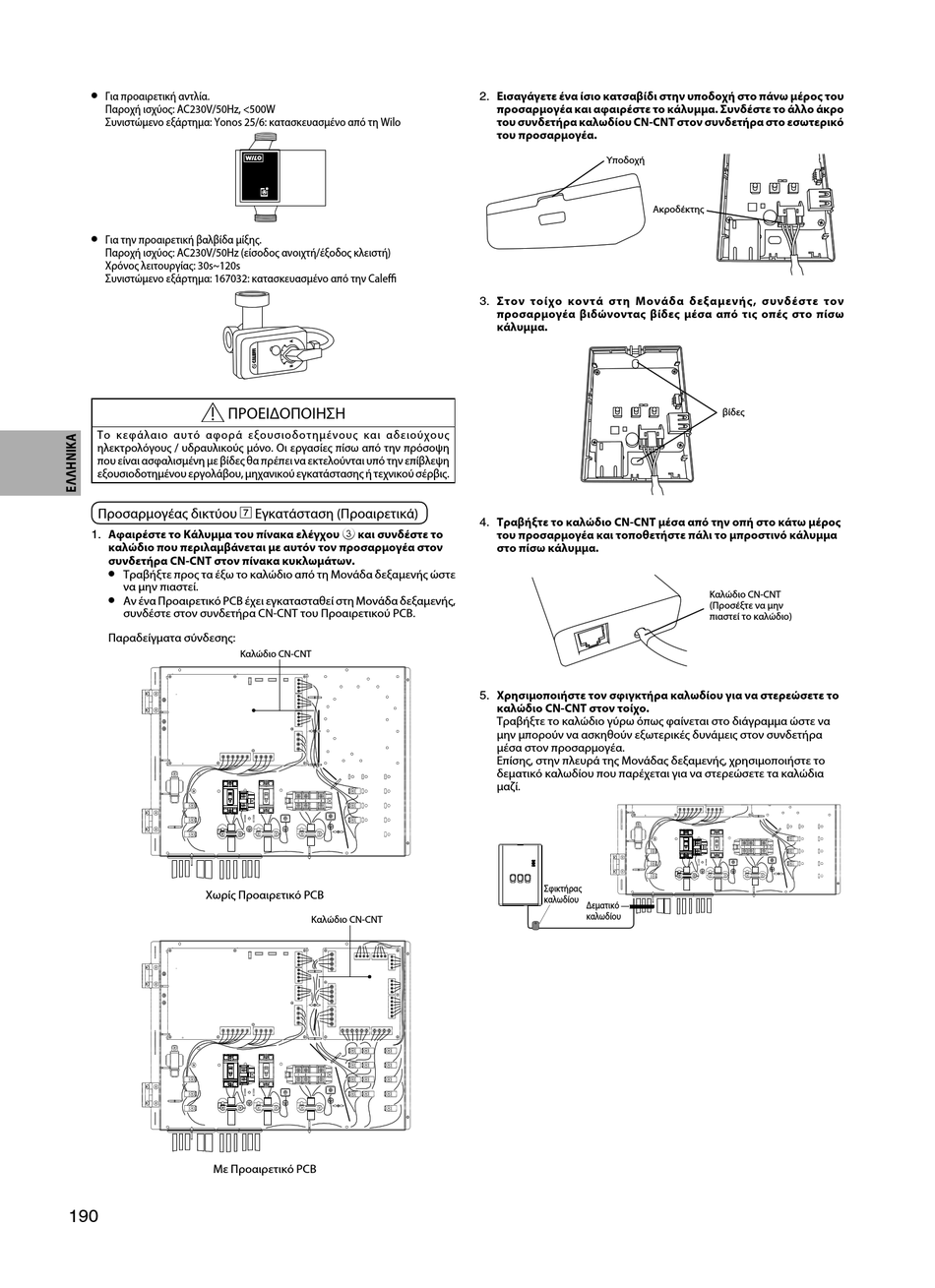

Για προαιρετική αντλία.
Παροχή ισχύος: AC230V/50Hz, <500W
Συνιστώμενο εξάρτημα: Yonos 25/6: κατασκευασμένο από τη Wilo
•
Για την προαιρετική βαλβίδα μίξης.
Παροχή ισχύος: AC230V/50Hz (είσοδος ανοιχτή/έξοδος κλειστή)
Χρόνος λειτουργίας: 30s~120s
Συνιστώμενο εξάρτημα: 167032: κατασκευασμένο από την Caleffi
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το κεφάλαιο αυτό αφορά εξουσιοδοτημένους και αδειούχους
ηλεκτρολόγους / υδραυλικούς μόνο. Οι εργασίες πίσω από την πρόσοψη
που είναι ασφαλισμένη με βίδες θα πρέπει να εκτελούνται υπό την επίβλεψη
εξουσιοδοτημένου εργολάβου, μηχανικού εγκατάστασης ή τεχνικού σέρβις.
Προσαρμογέας δικτύου 7 Εγκατάσταση (Προαιρετικά)
1. Αφαιρέστε το Κάλυμμα του πίνακα ελέγχου 3 και συνδέστε το
καλώδιο που περιλαμβάνεται με αυτόν τον προσαρμογέα στον
συνδετήρα CN-CNT στον πίνακα κυκλωμάτων.
•
Τραβήξτε προς τα έξω το καλώδιο από τη Μονάδα δεξαμενής ώστε
να μην πιαστεί.
•
Αν ένα Προαιρετικό PCB έχει εγκατασταθεί στη Μονάδα δεξαμενής,
συνδέστε στον συνδετήρα CN-CNT του Προαιρετικού PCB.
Παραδείγματα σύνδεσης:
Καλώδιο CN-CNT
Χωρίς Προαιρετικό PCB
Με Προαιρετικό PCB
190
2. Εισαγάγετε ένα ίσιο κατσαβίδι στην υποδοχή στο πάνω μέρος του
3. Στον τοίχο κοντά στη Μονάδα δεξαμενής, συνδέστε τον
4. Τραβήξτε το καλώδιο CN-CNT μέσα από την οπή στο κάτω μέρος
5. Χρησιμοποιήστε τον σφιγκτήρα καλωδίου για να στερεώσετε το
Καλώδιο CN-CNT
προσαρμογέα και αφαιρέστε το κάλυμμα. Συνδέστε το άλλο άκρο
του συνδετήρα καλωδίου CN-CNT στον συνδετήρα στο εσωτερικό
του προσαρμογέα.
Υποδοχή
Ακροδέκτης
προσαρμογέα βιδώνοντας βίδες μέσα από τις οπές στο πίσω
κάλυμμα.
του προσαρμογέα και τοποθετήστε πάλι το μπροστινό κάλυμμα
στο πίσω κάλυμμα.
καλώδιο CN-CNT στον τοίχο.
Τραβήξτε το καλώδιο γύρω όπως φαίνεται στο διάγραμμα ώστε να
μην μπορούν να ασκηθούν εξωτερικές δυνάμεις στον συνδετήρα
μέσα στον προσαρμογέα.
Επίσης, στην πλευρά της Μονάδας δεξαμενής, χρησιμοποιήστε το
δεματικό καλωδίου που παρέχεται για να στερεώσετε τα καλώδια
μαζί.
Σφικτήρας
καλωδίου
Δεματικό
καλωδίου
βίδες
Καλώδιο CN-CNT
(Προσέξτε να μην
πιαστεί το καλώδιο)
