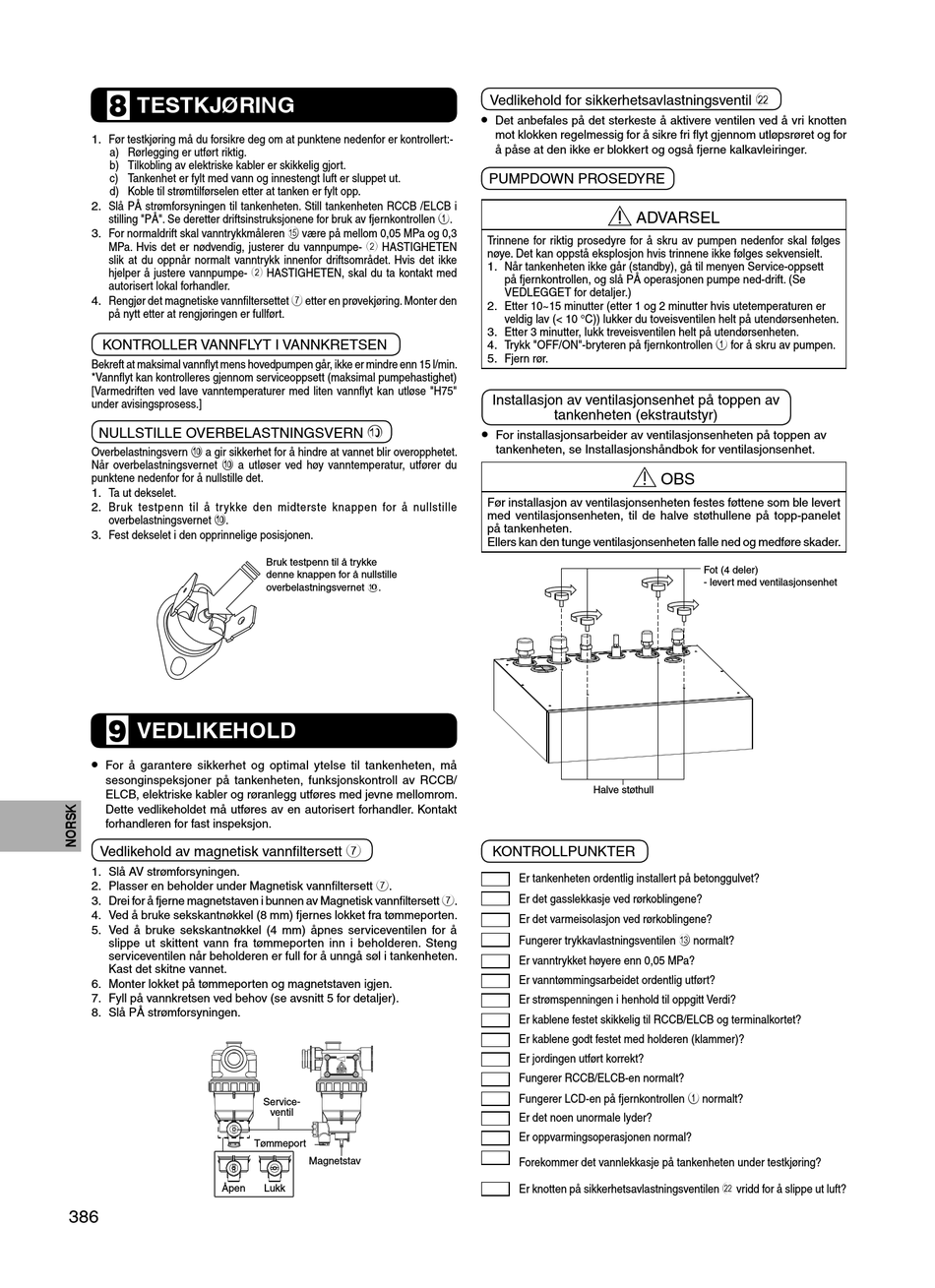

Panasonic R32 Installationsanleitung Seite 386

TESTKJØRING
8
1. Før testkjøring må du forsikre deg om at punktene nedenfor er kontrollert:-
a) Rørlegging er utført riktig.
b) Tilkobling av elektriske kabler er skikkelig gjort.
c) Tankenhet er fylt med vann og innestengt luft er sluppet ut.
d) Koble til strømtilførselen etter at tanken er fylt opp.
2. Slå PÅ strømforsyningen til tankenheten. Still tankenheten RCCB /ELCB i
stilling "PÅ". Se deretter driftsinstruksjonene for bruk av fjernkontrollen 1.
3. For normaldrift skal vanntrykkmåleren e være på mellom 0,05 MPa og 0,3
MPa. Hvis det er nødvendig, justerer du vannpumpe- 2 HASTIGHETEN
slik at du oppnår normalt vanntrykk innenfor driftsområdet. Hvis det ikke
hjelper å justere vannpumpe- 2 HASTIGHETEN, skal du ta kontakt med
autorisert lokal forhandler.
4. Rengjør det magnetiske vannfi ltersettet 7 etter en prøvekjøring. Monter den
på nytt etter at rengjøringen er fullført.
KONTROLLER VANNFLYT I VANNKRETSEN
Bekreft at maksimal vannfl yt mens hovedpumpen går, ikke er mindre enn 15 l/min.
*Vannfl yt kan kontrolleres gjennom serviceoppsett (maksimal pumpehastighet)
[Varmedriften ved lave vanntemperaturer med liten vannfl yt kan utløse "H75"
under avisingsprosess.]
NULLSTILLE OVERBELASTNINGSVERN 0
Overbelastningsvern 0 a gir sikkerhet for å hindre at vannet blir overopphetet.
Når overbelastningsvernet 0 a utløser ved høy vanntemperatur, utfører du
punktene nedenfor for å nullstille det.
1. Ta ut dekselet.
2. Bruk testpenn til å trykke den midterste knappen for å nullstille
overbelastningsvernet 0.
3. Fest dekselet i den opprinnelige posisjonen.
VEDLIKEHOLD
9
•
For å garantere sikkerhet og optimal ytelse til tankenheten, må
sesonginspeksjoner på tankenheten, funksjonskontroll av RCCB/
ELCB, elektriske kabler og røranlegg utføres med jevne mellomrom.
Dette vedlikeholdet må utføres av en autorisert forhandler. Kontakt
forhandleren for fast inspeksjon.
Vedlikehold av magnetisk vannfi ltersett 7
1. Slå AV strømforsyningen.
2. Plasser en beholder under Magnetisk vannfi ltersett 7.
3. Drei for å fjerne magnetstaven i bunnen av Magnetisk vannfi ltersett 7.
4. Ved å bruke sekskantnøkkel (8 mm) fjernes lokket fra tømmeporten.
5. Ved å bruke sekskantnøkkel (4 mm) åpnes serviceventilen for å
slippe ut skittent vann fra tømmeporten inn i beholderen. Steng
serviceventilen når beholderen er full for å unngå søl i tankenheten.
Kast det skitne vannet.
6. Monter lokket på tømmeporten og magnetstaven igjen.
7. Fyll på vannkretsen ved behov (se avsnitt 5 for detaljer).
8. Slå PÅ strømforsyningen.
Åpen
386
Bruk testpenn til å trykke
denne knappen for å nullstille
overbelastningsvernet 0.
Service-
ventil
Tømmeport
Magnetstav
Lukk
Vedlikehold for sikkerhetsavlastningsventil l
•
Det anbefales på det sterkeste å aktivere ventilen ved å vri knotten
mot klokken regelmessig for å sikre fri fl yt gjennom utløpsrøret og for
å påse at den ikke er blokkert og også fjerne kalkavleiringer.
PUMPDOWN PROSEDYRE
ADVARSEL
Trinnene for riktig prosedyre for å skru av pumpen nedenfor skal følges
nøye. Det kan oppstå eksplosjon hvis trinnene ikke følges sekvensielt.
1. Når tankenheten ikke går (standby), gå til menyen Service-oppsett
på fjernkontrollen, og slå PÅ operasjonen pumpe ned-drift. (Se
VEDLEGGET for detaljer.)
2. Etter 10~15 minutter (etter 1 og 2 minutter hvis utetemperaturen er
veldig lav (< 10 °C)) lukker du toveisventilen helt på utendørsenheten.
3. Etter 3 minutter, lukk treveisventilen helt på utendørsenheten.
4. Trykk "OFF/ON"-bryteren på fjernkontrollen 1 for å skru av pumpen.
5. Fjern rør.
Installasjon av ventilasjonsenhet på toppen av
tankenheten (ekstrautstyr)
•
For installasjonsarbeider av ventilasjonsenheten på toppen av
tankenheten, se Installasjonshåndbok for ventilasjonsenhet.
Før installasjon av ventilasjonsenheten festes føttene som ble levert
med ventilasjonsenheten, til de halve støthullene på topp-panelet
på tankenheten.
Ellers kan den tunge ventilasjonsenheten falle ned og medføre skader.
Halve støthull
KONTROLLPUNKTER
Er tankenheten ordentlig installert på betonggulvet?
Er det gasslekkasje ved rørkoblingene?
Er det varmeisolasjon ved rørkoblingene?
Fungerer trykkavlastningsventilen c normalt?
Er vanntrykket høyere enn 0,05 MPa?
Er vanntømmingsarbeidet ordentlig utført?
Er strømspenningen i henhold til oppgitt Verdi?
Er kablene festet skikkelig til RCCB/ELCB og terminalkortet?
Er kablene godt festet med holderen (klammer)?
Er jordingen utført korrekt?
Fungerer RCCB/ELCB-en normalt?
Fungerer LCD-en på fjernkontrollen 1 normalt?
Er det noen unormale lyder?
Er oppvarmingsoperasjonen normal?
Forekommer det vannlekkasje på tankenheten under testkjøring?
Er knotten på sikkerhetsavlastningsventilen l vridd for å slippe ut luft?
OBS
Fot (4 deler)
- levert med ventilasjonsenhet
