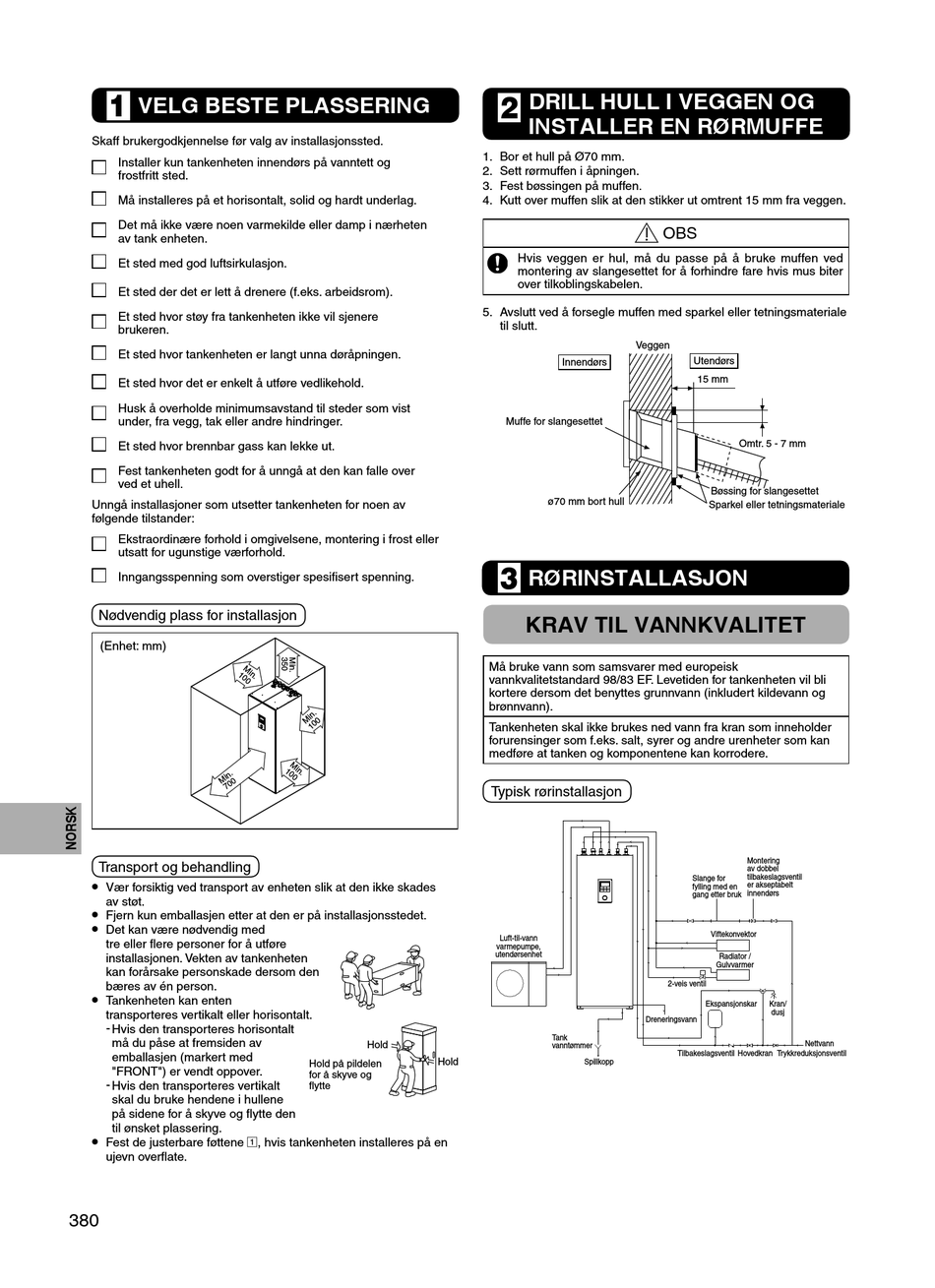

Panasonic R32 Installationsanleitung Seite 380

VELG BESTE PLASSERING
1
Skaff brukergodkjennelse før valg av installasjonssted.
Installer kun tankenheten innendørs på vanntett og
frostfritt sted.
Må installeres på et horisontalt, solid og hardt underlag.
Det må ikke være noen varmekilde eller damp i nærheten
av tank enheten.
Et sted med god luftsirkulasjon.
Et sted der det er lett å drenere (f.eks. arbeidsrom).
Et sted hvor støy fra tankenheten ikke vil sjenere
brukeren.
Et sted hvor tankenheten er langt unna døråpningen.
Et sted hvor det er enkelt å utføre vedlikehold.
Husk å overholde minimumsavstand til steder som vist
under, fra vegg, tak eller andre hindringer.
Et sted hvor brennbar gass kan lekke ut.
Fest tankenheten godt for å unngå at den kan falle over
ved et uhell.
Unngå installasjoner som utsetter tankenheten for noen av
følgende tilstander:
Ekstraordinære forhold i omgivelsene, montering i frost eller
utsatt for ugunstige værforhold.
Inngangsspenning som overstiger spesifi sert spenning.
Nødvendig plass for installasjon
(Enhet: mm)
Transport og behandling
•
Vær forsiktig ved transport av enheten slik at den ikke skades
av støt.
•
Fjern kun emballasjen etter at den er på installasjonsstedet.
•
Det kan være nødvendig med
tre eller fl ere personer for å utføre
installasjonen. Vekten av tankenheten
kan forårsake personskade dersom den
bæres av én person.
•
Tankenheten kan enten
transporteres vertikalt eller horisontalt.
- Hvis den transporteres horisontalt
må du påse at fremsiden av
emballasjen (markert med
"FRONT") er vendt oppover.
- Hvis den transporteres vertikalt
skal du bruke hendene i hullene
på sidene for å skyve og fl ytte den
til ønsket plassering.
•
Fest de justerbare føttene 1 , hvis tankenheten installeres på en
ujevn overfl ate.
380
1. Bor et hull på Ø70 mm.
2. Sett rørmuffen i åpningen.
3. Fest bøssingen på muffen.
4. Kutt over muffen slik at den stikker ut omtrent 15 mm fra veggen.
5. Avslutt ved å forsegle muffen med sparkel eller tetningsmateriale
Hold
Hold
Hold på pildelen
for å skyve og
fl ytte
DRILL HULL I VEGGEN OG
2
INSTALLER EN RØRMUFFE
OBS
Hvis veggen er hul, må du passe på å bruke muffen ved
montering av slangesettet for å forhindre fare hvis mus biter
over tilkoblingskabelen.
til slutt.
Veggen
Innendørs
Muffe for slangesettet
ø70 mm bort hull
RØRINSTALLASJON
3
KRAV TIL VANNKVALITET
Må bruke vann som samsvarer med europeisk
vannkvalitetstandard 98/83 EF. Levetiden for tankenheten vil bli
kortere dersom det benyttes grunnvann (inkludert kildevann og
brønnvann).
Tankenheten skal ikke brukes ned vann fra kran som inneholder
forurensinger som f.eks. salt, syrer og andre urenheter som kan
medføre at tanken og komponentene kan korrodere.
Typisk rørinstallasjon
Luft-til-vann
varmepumpe,
utendørsenhet
Dreneringsvann
Tank
vanntømmer
Spillkopp
Utendørs
15 mm
Omtr. 5 - 7 mm
Bøssing for slangesettet
Sparkel eller tetningsmateriale
Montering
av dobbel
tilbakeslagsventil
Slange for
er akseptabelt
fylling med en
innendørs
gang etter bruk
Viftekonvektor
Radiator /
Gulvvarmer
2-veis ventil
Ekspansjonskar Kran/
dusj
Nettvann
Tilbakeslagsventil Hovedkran Trykkreduksjonsventil
