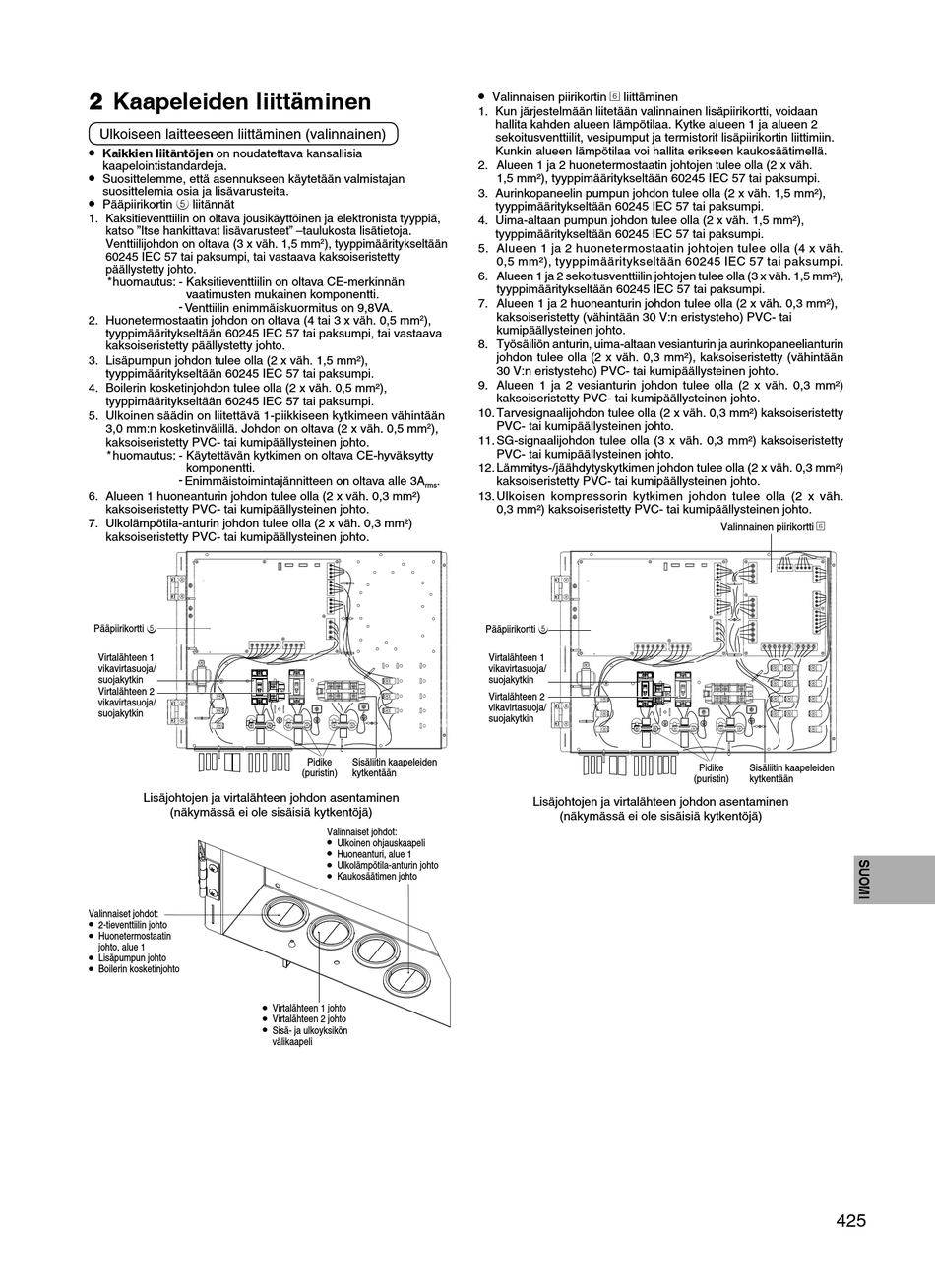

2 Kaapeleiden liittäminen
Ulkoiseen laitteeseen liittäminen (valinnainen)
• Kaikkien liitäntöjen on noudatettava kansallisia
kaapelointistandardeja.
•
Suosittelemme, että asennukseen käytetään valmistajan
suosittelemia osia ja lisävarusteita.
•
Pääpiirikortin 5 liitännät
1. Kaksitieventtiilin on oltava jousikäyttöinen ja elektronista tyyppiä,
katso "Itse hankittavat lisävarusteet" –taulukosta lisätietoja.
Venttiilijohdon on oltava (3 x väh. 1,5 mm
60245 IEC 57 tai paksumpi, tai vastaava kaksoiseristetty
päällystetty johto.
* huomautus: - Kaksitieventtiilin on oltava CE-merkinnän
vaatimusten mukainen komponentti.
- Venttiilin enimmäiskuormitus on 9,8VA.
2. Huonetermostaatin johdon on oltava (4 tai 3 x väh. 0,5 mm
tyyppimääritykseltään 60245 IEC 57 tai paksumpi, tai vastaava
kaksoiseristetty päällystetty johto.
3. Lisäpumpun johdon tulee olla (2 x väh. 1,5 mm²),
tyyppimääritykseltään 60245 IEC 57 tai paksumpi.
4. Boilerin kosketinjohdon tulee olla (2 x väh. 0,5 mm²),
tyyppimääritykseltään 60245 IEC 57 tai paksumpi.
5. Ulkoinen säädin on liitettävä 1-piikkiseen kytkimeen vähintään
3,0 mm:n kosketinvälillä. Johdon on oltava (2 x väh. 0,5 mm
kaksoiseristetty PVC- tai kumipäällysteinen johto.
* huomautus: - Käytettävän kytkimen on oltava CE-hyväksytty
komponentti.
- Enimmäistoimintajännitteen on oltava alle 3A
6. Alueen 1 huoneanturin johdon tulee olla (2 x väh. 0,3 mm²)
kaksoiseristetty PVC- tai kumipäällysteinen johto.
7. Ulkolämpötila-anturin johdon tulee olla (2 x väh. 0,3 mm²)
kaksoiseristetty PVC- tai kumipäällysteinen johto.
Pääpiirikortti 5
Virtalähteen 1
vikavirtasuoja/
suojakytkin
Virtalähteen 2
vikavirtasuoja/
suojakytkin
Lisäjohtojen ja virtalähteen johdon asentaminen
(näkymässä ei ole sisäisiä kytkentöjä)
Valinnaiset johdot:
•
2-tieventtiilin johto
•
Huonetermostaatin
johto, alue 1
•
Lisäpumpun johto
•
Boilerin kosketinjohto
•
•
•
2 ), tyyppimääritykseltään
2
),
2 ),
.
rms
Pidike Sisäliitin kaapeleiden
(puristin) kytkentään
Valinnaiset johdot:
•
Ulkoinen ohjauskaapeli
•
Huoneanturi, alue 1
•
Ulkolämpötila-anturin johto
•
Kaukosäätimen johto
Virtalähteen 1 johto
Virtalähteen 2 johto
Sisä- ja ulkoyksikön
välikaapeli
•
Valinnaisen piirikortin 6 liittäminen
1. Kun järjestelmään liitetään valinnainen lisäpiirikortti, voidaan
hallita kahden alueen lämpötilaa. Kytke alueen 1 ja alueen 2
sekoitusventtiilit, vesipumput ja termistorit lisäpiirikortin liittimiin.
Kunkin alueen lämpötilaa voi hallita erikseen kaukosäätimellä.
2. Alueen 1 ja 2 huonetermostaatin johtojen tulee olla (2 x väh.
1,5 mm²), tyyppimääritykseltään 60245 IEC 57 tai paksumpi.
3. Aurinkopaneelin pumpun johdon tulee olla (2 x väh. 1,5 mm²),
tyyppimääritykseltään 60245 IEC 57 tai paksumpi.
4. Uima-altaan pumpun johdon tulee olla (2 x väh. 1,5 mm²),
tyyppimääritykseltään 60245 IEC 57 tai paksumpi.
5. Alueen 1 ja 2 huonetermostaatin johtojen tulee olla (4 x väh.
0,5 mm²), tyyppimääritykseltään 60245 IEC 57 tai paksumpi.
6. Alueen 1 ja 2 sekoitusventtiilin johtojen tulee olla (3 x väh. 1,5 mm²),
tyyppimääritykseltään 60245 IEC 57 tai paksumpi.
7. Alueen 1 ja 2 huoneanturin johdon tulee olla (2 x väh. 0,3 mm²),
kaksoiseristetty (vähintään 30 V:n eristysteho) PVC- tai
kumipäällysteinen johto.
8. Työsäiliön anturin, uima-altaan vesianturin ja aurinkopaneelianturin
johdon tulee olla (2 x väh. 0,3 mm²), kaksoiseristetty (vähintään
30 V:n eristysteho) PVC- tai kumipäällysteinen johto.
9. Alueen 1 ja 2 vesianturin johdon tulee olla (2 x väh. 0,3 mm²)
kaksoiseristetty PVC- tai kumipäällysteinen johto.
10. Tarvesignaalijohdon tulee olla (2 x väh. 0,3 mm²) kaksoiseristetty
PVC- tai kumipäällysteinen johto.
11. SG-signaalijohdon tulee olla (3 x väh. 0,3 mm²) kaksoiseristetty
PVC- tai kumipäällysteinen johto.
12. Lämmitys-/jäähdytyskytkimen johdon tulee olla (2 x väh. 0,3 mm²)
kaksoiseristetty PVC- tai kumipäällysteinen johto.
13. Ulkoisen kompressorin kytkimen johdon tulee olla (2 x väh.
0,3 mm²) kaksoiseristetty PVC- tai kumipäällysteinen johto.
Pääpiirikortti 5
Virtalähteen 1
vikavirtasuoja/
suojakytkin
Virtalähteen 2
vikavirtasuoja/
suojakytkin
Lisäjohtojen ja virtalähteen johdon asentaminen
(näkymässä ei ole sisäisiä kytkentöjä)
Valinnainen piirikortti 6
Pidike Sisäliitin kaapeleiden
(puristin) kytkentään
