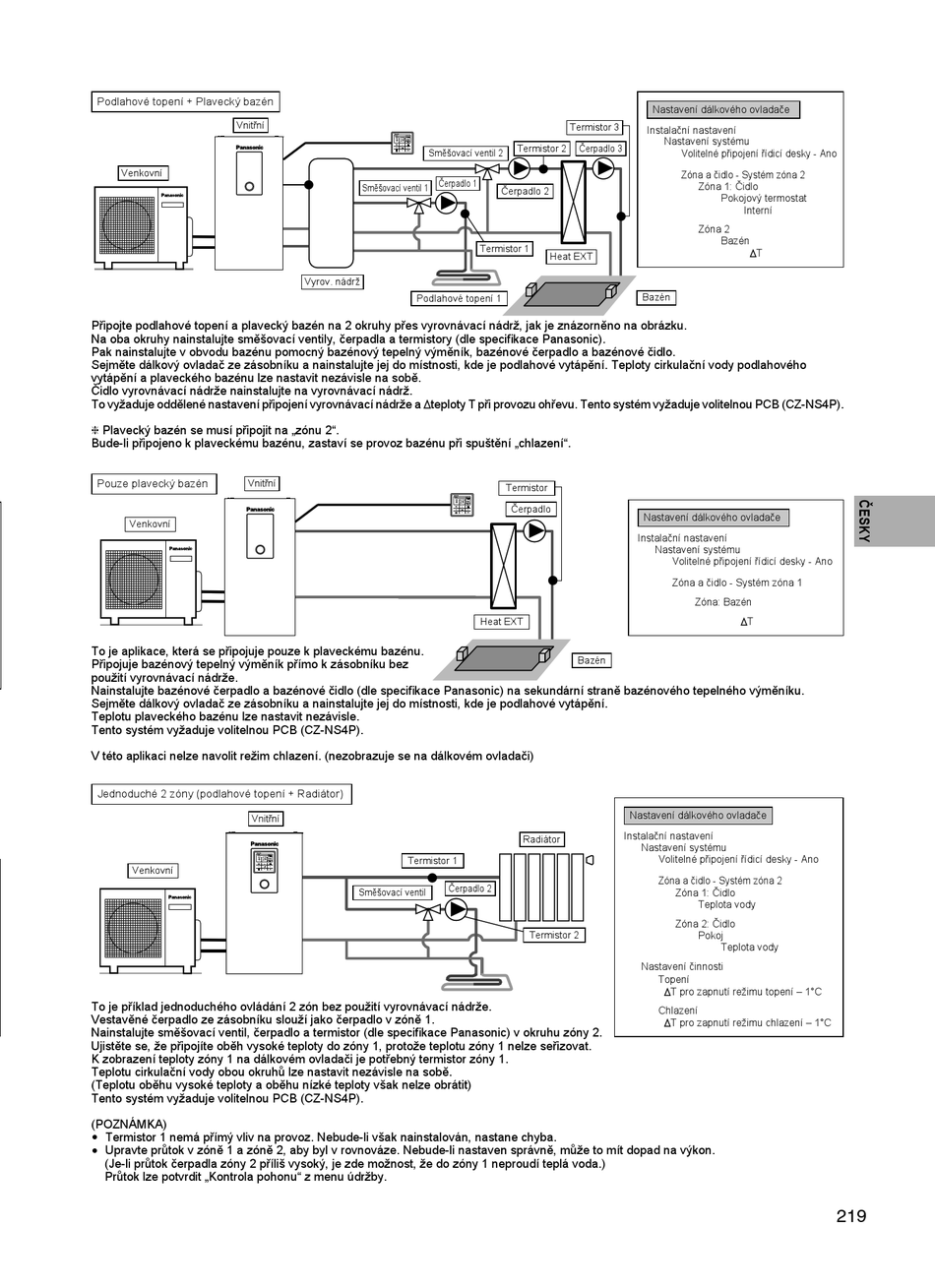

Podlahové topení + Plavecký bazén
Vnitřní
Venkovní
Připojte podlahové topení a plavecký bazén na 2 okruhy přes vyrovnávací nádrž, jak je znázorněno na obrázku.
Na oba okruhy nainstalujte směšovací ventily, čerpadla a termistory (dle specifi kace Panasonic).
Pak nainstalujte v obvodu bazénu pomocný bazénový tepelný výměník, bazénové čerpadlo a bazénové čidlo.
Sejměte dálkový ovladač ze zásobníku a nainstalujte jej do místnosti, kde je podlahové vytápění. Teploty cirkulační vody podlahového
vytápění a plaveckého bazénu lze nastavit nezávisle na sobě.
Čidlo vyrovnávací nádrže nainstalujte na vyrovnávací nádrž.
To vyžaduje oddělené nastavení připojení vyrovnávací nádrže a teploty T při provozu ohřevu. Tento systém vyžaduje volitelnou PCB (CZ-NS4P).
 Plavecký bazén se musí připojit na „zónu 2".
Bude-li připojeno k plaveckému bazénu, zastaví se provoz bazénu při spuštění „chlazení".
Pouze plavecký bazén
Vnitřní
Venkovní
To je aplikace, která se připojuje pouze k plaveckému bazénu.
Připojuje bazénový tepelný výměník přímo k zásobníku bez
použití vyrovnávací nádrže.
Nainstalujte bazénové čerpadlo a bazénové čidlo (dle specifi kace Panasonic) na sekundární straně bazénového tepelného výměníku.
Sejměte dálkový ovladač ze zásobníku a nainstalujte jej do místnosti, kde je podlahové vytápění.
Teplotu plaveckého bazénu lze nastavit nezávisle.
Tento systém vyžaduje volitelnou PCB (CZ-NS4P).
V této aplikaci nelze navolit režim chlazení. (nezobrazuje se na dálkovém ovladači)
Jednoduché 2 zóny (podlahové topení + Radiátor)
Vnitřní
Venkovní
To je příklad jednoduchého ovládání 2 zón bez použití vyrovnávací nádrže.
Vestavěné čerpadlo ze zásobníku slouží jako čerpadlo v zóně 1.
Nainstalujte směšovací ventil, čerpadlo a termistor (dle specifi kace Panasonic) v okruhu zóny 2.
Ujistěte se, že připojíte oběh vysoké teploty do zóny 1, protože teplotu zóny 1 nelze seřizovat.
K zobrazení teploty zóny 1 na dálkovém ovladači je potřebný termistor zóny 1.
Teplotu cirkulační vody obou okruhů lze nastavit nezávisle na sobě.
(Teplotu oběhu vysoké teploty a oběhu nízké teploty však nelze obrátit)
Tento systém vyžaduje volitelnou PCB (CZ-NS4P).
(POZNÁMKA)
•
Termistor 1 nemá přímý vliv na provoz. Nebude-li však nainstalován, nastane chyba.
•
Upravte průtok v zóně 1 a zóně 2, aby byl v rovnováze. Nebude-li nastaven správně, může to mít dopad na výkon.
(Je-li průtok čerpadla zóny 2 příliš vysoký, je zde možnost, že do zóny 1 neproudí teplá voda.)
Průtok lze potvrdit „Kontrola pohonu" z menu údržby.
Směšovací ventil 2
Čerpadlo 1
Směšovací ventil 1
Termistor 1
Vyrov. nádrž
Podlahové topení 1
Heat EXT
Termistor 1
Čerpadlo 2
Směšovací ventil
Nastavení dálkového ovladače
Termistor 3
Instalační nastavení
Nastavení systému
Termistor 2 Čerpadlo 3
Čerpadlo 2
Heat EXT
Bazén
Termistor
Čerpadlo
Nastavení dálkového ovladače
Instalační nastavení
Nastavení systému
Volitelné připojení řídicí desky - Ano
Zóna a čidlo - Systém zóna 1
Bazén
Nastavení dálkového ovladače
Instalační nastavení
Radiátor
Nastavení systému
Volitelné připojení řídicí desky - Ano
Zóna a čidlo - Systém zóna 2
Zóna 1: Čidlo
Zóna 2: Čidlo
Termistor 2
Nastavení činnosti
Topení
T pro zapnutí režimu topení – 1°C
Chlazení
T pro zapnutí režimu chlazení – 1°C
Volitelné připojení řídicí desky - Ano
Zóna a čidlo - Systém zóna 2
Zóna 1: Čidlo
Pokojový termostat
Interní
Zóna 2
Bazén
T
Zóna: Bazén
T
Teplota vody
Pokoj
Teplota vody
