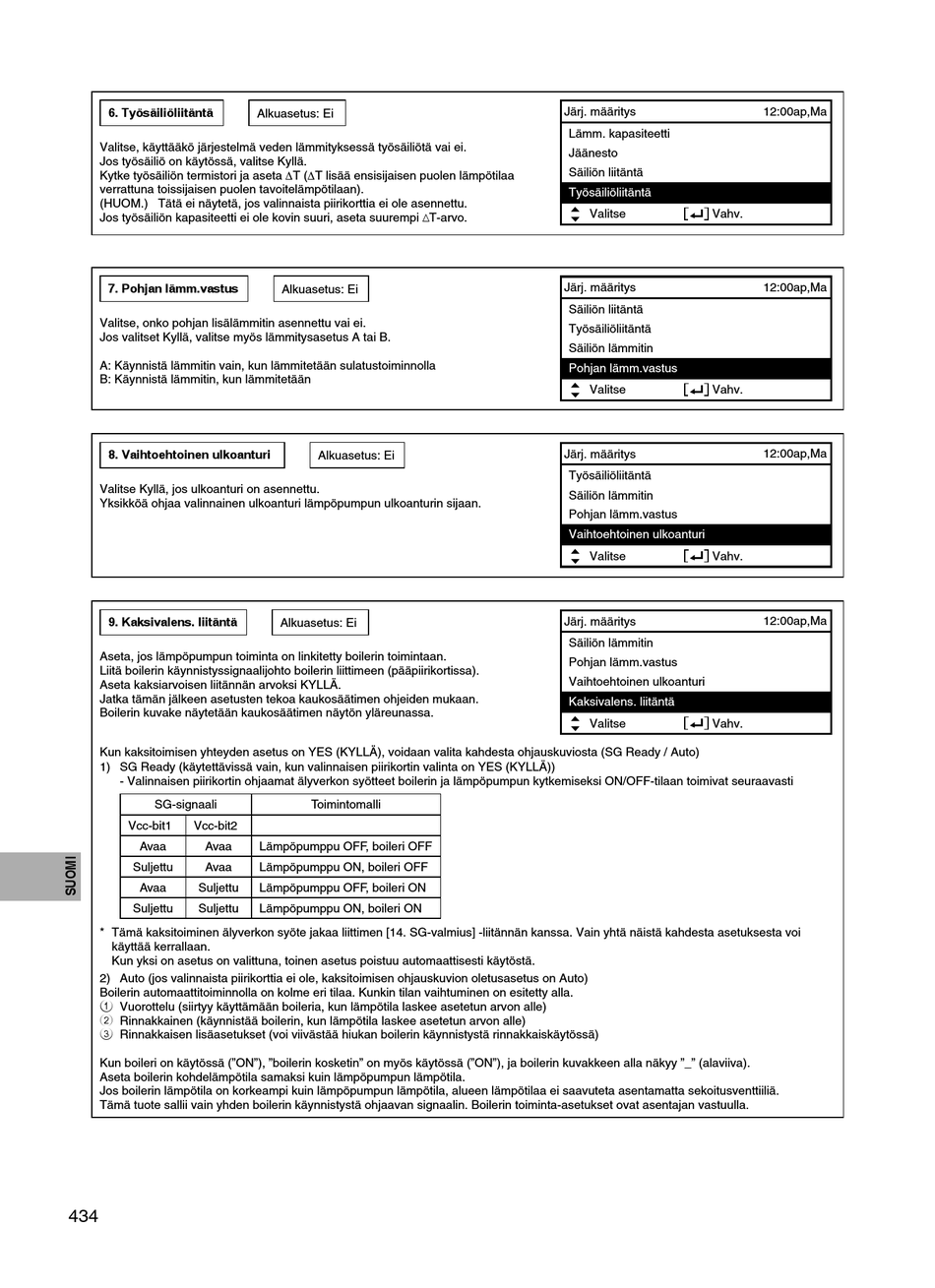

6. Työsäiliöliitäntä
Valitse, käyttääkö järjestelmä veden lämmityksessä työsäiliötä vai ei.
Jos työsäiliö on käytössä, valitse Kyllä.
Kytke työsäiliön termistori ja aseta T (T lisää ensisijaisen puolen lämpötilaa
verrattuna toissijaisen puolen tavoitelämpötilaan).
(HUOM.) Tätä ei näytetä, jos valinnaista piirikorttia ei ole asennettu.
Jos työsäiliön kapasiteetti ei ole kovin suuri, aseta suurempi
7. Pohjan lämm.vastus
Valitse, onko pohjan lisälämmitin asennettu vai ei.
Jos valitset Kyllä, valitse myös lämmitysasetus A tai B.
A: Käynnistä lämmitin vain, kun lämmitetään sulatustoiminnolla
B: Käynnistä lämmitin, kun lämmitetään
8. Vaihtoehtoinen ulkoanturi
Valitse Kyllä, jos ulkoanturi on asennettu.
Yksikköä ohjaa valinnainen ulkoanturi lämpöpumpun ulkoanturin sijaan.
9. Kaksivalens. liitäntä
Aseta, jos lämpöpumpun toiminta on linkitetty boilerin toimintaan.
Liitä boilerin käynnistyssignaalijohto boilerin liittimeen (pääpiirikortissa).
Aseta kaksiarvoisen liitännän arvoksi KYLLÄ.
Jatka tämän jälkeen asetusten tekoa kaukosäätimen ohjeiden mukaan.
Boilerin kuvake näytetään kaukosäätimen näytön yläreunassa.
Kun kaksitoimisen yhteyden asetus on YES (KYLLÄ), voidaan valita kahdesta ohjauskuviosta (SG Ready / Auto)
1) SG Ready (käytettävissä vain, kun valinnaisen piirikortin valinta on YES (KYLLÄ))
- Valinnaisen piirikortin ohjaamat älyverkon syötteet boilerin ja lämpöpumpun kytkemiseksi ON/OFF-tilaan toimivat seuraavasti
SG-signaali
Vcc-bit1 Vcc-bit2
Avaa Avaa
Suljettu Avaa
Avaa Suljettu
Suljettu Suljettu
* Tämä kaksitoiminen älyverkon syöte jakaa liittimen [14. SG-valmius] -liitännän kanssa. Vain yhtä näistä kahdesta asetuksesta voi
käyttää kerrallaan.
Kun yksi on asetus on valittuna, toinen asetus poistuu automaattisesti käytöstä.
2) Auto (jos valinnaista piirikorttia ei ole, kaksitoimisen ohjauskuvion oletusasetus on Auto)
Boilerin automaattitoiminnolla on kolme eri tilaa. Kunkin tilan vaihtuminen on esitetty alla.
1 Vuorottelu (siirtyy käyttämään boileria, kun lämpötila laskee asetetun arvon alle)
2 Rinnakkainen (käynnistää boilerin, kun lämpötila laskee asetetun arvon alle)
3 Rinnakkaisen lisäasetukset (voi viivästää hiukan boilerin käynnistystä rinnakkaiskäytössä)
Kun boileri on käytössä ("ON"), "boilerin kosketin" on myös käytössä ("ON"), ja boilerin kuvakkeen alla näkyy "_" (alaviiva).
Aseta boilerin kohdelämpötila samaksi kuin lämpöpumpun lämpötila.
Jos boilerin lämpötila on korkeampi kuin lämpöpumpun lämpötila, alueen lämpötilaa ei saavuteta asentamatta sekoitusventtiiliä.
Tämä tuote sallii vain yhden boilerin käynnistystä ohjaavan signaalin. Boilerin toiminta-asetukset ovat asentajan vastuulla.
434
Alkuasetus: Ei

T-arvo.
Alkuasetus: Ei
Alkuasetus: Ei
Alkuasetus: Ei
Toimintomalli
Lämpöpumppu OFF, boileri OFF
Lämpöpumppu ON, boileri OFF
Lämpöpumppu OFF, boileri ON
Lämpöpumppu ON, boileri ON
Järj. määritys
Lämm. kapasiteetti
Jäänesto
Säiliön liitäntä
Työsäiliöliitäntä
Valitse Vahv.
Järj. määritys
Säiliön liitäntä
Työsäiliöliitäntä
Säiliön lämmitin
Pohjan lämm.vastus
Valitse Vahv.
Järj. määritys
Työsäiliöliitäntä
Säiliön lämmitin
Pohjan lämm.vastus
Vaihtoehtoinen ulkoanturi
Valitse Vahv.
Järj. määritys
Säiliön lämmitin
Pohjan lämm.vastus
Vaihtoehtoinen ulkoanturi
Kaksivalens. liitäntä
Valitse Vahv.
12:00ap,Ma
12:00ap,Ma
12:00ap,Ma
12:00ap,Ma
