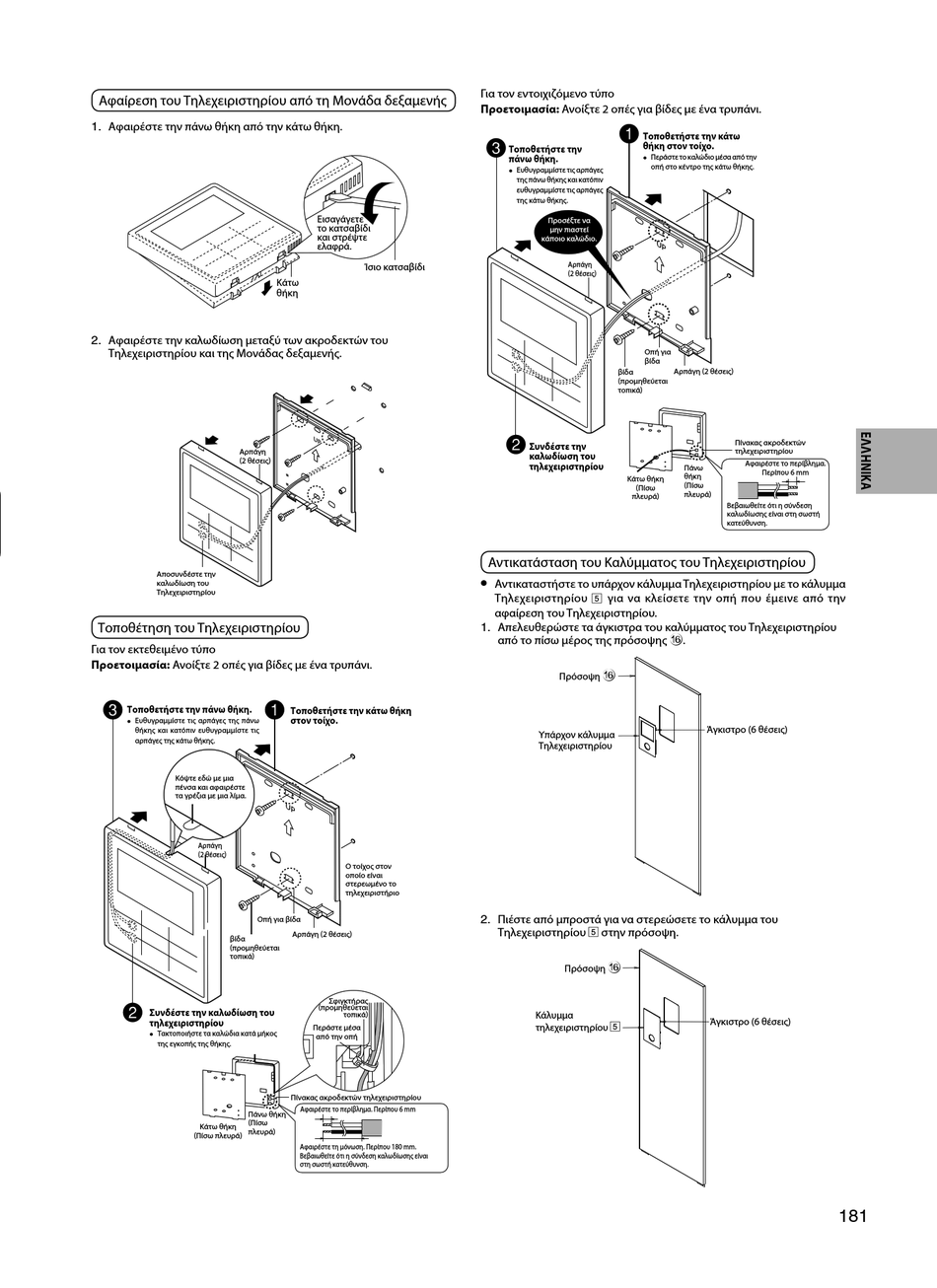

Αφαίρεση του Τηλεχειριστηρίου από τη Μονάδα δεξαμενής
1. Αφαιρέστε την πάνω θήκη από την κάτω θήκη.
2. Αφαιρέστε την καλωδίωση μεταξύ των ακροδεκτών του
Τηλεχειριστηρίου και της Μονάδας δεξαμενής.
Αρπάγη
(2 θέσεις)
Αποσυνδέστε την
καλωδίωση του
Τηλεχειριστηρίου
Τοποθέτηση του Τηλεχειριστηρίου
Για τον εκτεθειμένο τύπο
Προετοιμασία: Ανοίξτε 2 οπές για βίδες με ένα τρυπάνι.
Τοποθετήστε την πάνω θήκη.
•
Ευθυγραμμίστε τις αρπάγες της πάνω
θήκης και κατόπιν ευθυγραμμίστε τις
αρπάγες της κάτω θήκης.
Κόψτε εδώ με μια
πένσα και αφαιρέστε
τα γρέζια με μια λίμα.
Αρπάγη
(2 θέσεις)
Οπή για βίδα
βίδα
(προμηθεύεται
τοπικά)
Συνδέστε την καλωδίωση του
τηλεχειριστηρίου
•
Τακτοποιήστε τα καλώδια κατά μήκος
της εγκοπής της θήκης.
Πάνω θήκη
(Πίσω
Κάτω θήκη
πλευρά)
(Πίσω πλευρά)
Εισαγάγετε
το κατσαβίδι
και στρέψτε
ελαφρά.
Ίσιο κατσαβίδι
Κάτω
θήκη
Τοποθετήστε την κάτω θήκη
στον τοίχο.
U P
Ο τοίχος στον
οποίο είναι
στερεωμένο το
τηλεχειριστήριο
Αρπάγη (2 θέσεις)
Σφιγκτήρας
(προμηθεύεται
τοπικά)
Περάστε μέσα
από την οπή
Πίνακας ακροδεκτών τηλεχειριστηρίου
Αφαιρέστε το περίβλημα. Περίπου 6 mm
Αφαιρέστε τη μόνωση. Περίπου 180 mm.
Βεβαιωθείτε ότι η σύνδεση καλωδίωσης είναι
στη σωστή κατεύθυνση.
Για τον εντοιχιζόμενο τύπο
Προετοιμασία: Ανοίξτε 2 οπές για βίδες με ένα τρυπάνι.
Τοποθετήστε την κάτω
θήκη στον τοίχο.
Τοποθετήστε την
•
Περάστε το καλώδιο μέσα από την
πάνω θήκη.
οπή στο κέντρο της κάτω θήκης.
•
Ευθυγραμμίστε τις αρπάγες
της πάνω θήκης και κατόπιν
ευθυγραμμίστε τις αρπάγες
της κάτω θήκης.
Προσέξτε να
μην πιαστεί
κάποιο καλώδιο.
U P
Αρπάγη
(2 θέσεις)
Οπή για
βίδα
βίδα
(προμηθεύεται
τοπικά)
Συνδέστε την
καλωδίωση του
τηλεχειριστηρίου
Κάτω θήκη
(Πίσω
πλευρά)
Αντικατάσταση του Καλύμματος του Τηλεχειριστηρίου
•
Αντικαταστήστε το υπάρχον κάλυμμα Τηλεχειριστηρίου με το κάλυμμα
Τηλεχειριστηρίου 5 για να κλείσετε την οπή που έμεινε από την
αφαίρεση του Τηλεχειριστηρίου.
1. Απελευθερώστε τα άγκιστρα του καλύμματος του Τηλεχειριστηρίου
από το πίσω μέρος της πρόσοψης f.
f
Πρόσοψη
Υπάρχον κάλυμμα
Τηλεχειριστηρίου
2. Πιέστε από μπροστά για να στερεώσετε το κάλυμμα του
Τηλεχειριστηρίου 5 στην πρόσοψη.
f
Πρόσοψη
Κάλυμμα
5
τηλεχειριστηρίου
Αρπάγη (2 θέσεις)
Πίνακας ακροδεκτών
τηλεχειριστηρίου
Αφαιρέστε το περίβλημα.
Πάνω
Περίπου 6 mm
θήκη
(Πίσω
πλευρά)
Βεβαιωθείτε ότι η σύνδεση
καλωδίωσης είναι στη σωστή
κατεύθυνση.
Άγκιστρο (6 θέσεις)
Άγκιστρο (6 θέσεις)
