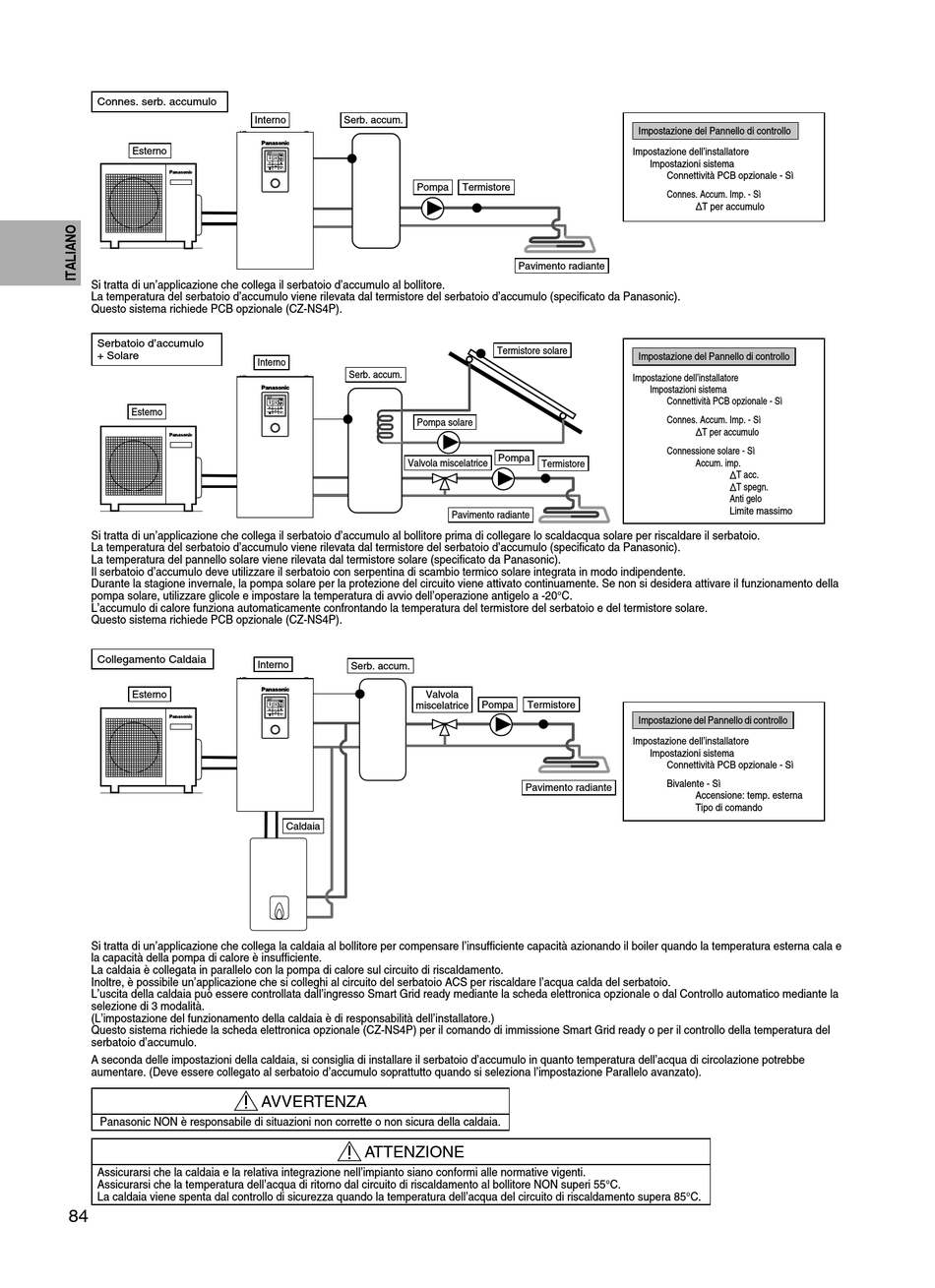

Connes. serb. accumulo
Esterno
Si tratta di un'applicazione che collega il serbatoio d'accumulo al bollitore.
La temperatura del serbatoio d'accumulo viene rilevata dal termistore del serbatoio d'accumulo (specifi cato da Panasonic).
Questo sistema richiede PCB opzionale (CZ-NS4P).
Serbatoio d'accumulo
+ Solare
Esterno
Si tratta di un'applicazione che collega il serbatoio d'accumulo al bollitore prima di collegare lo scaldacqua solare per riscaldare il serbatoio.
La temperatura del serbatoio d'accumulo viene rilevata dal termistore del serbatoio d'accumulo (specifi cato da Panasonic).
La temperatura del pannello solare viene rilevata dal termistore solare (specifi cato da Panasonic).
Il serbatoio d'accumulo deve utilizzare il serbatoio con serpentina di scambio termico solare integrata in modo indipendente.
Durante la stagione invernale, la pompa solare per la protezione del circuito viene attivato continuamente. Se non si desidera attivare il funzionamento della
pompa solare, utilizzare glicole e impostare la temperatura di avvio dell'operazione antigelo a -20°C.
L'accumulo di calore funziona automaticamente confrontando la temperatura del termistore del serbatoio e del termistore solare.
Questo sistema richiede PCB opzionale (CZ-NS4P).
Collegamento Caldaia
Esterno
Si tratta di un'applicazione che collega la caldaia al bollitore per compensare l'insuffi ciente capacità azionando il boiler quando la temperatura esterna cala e
la capacità della pompa di calore è insuffi ciente.
La caldaia è collegata in parallelo con la pompa di calore sul circuito di riscaldamento.
Inoltre, è possibile un'applicazione che si colleghi al circuito del serbatoio ACS per riscaldare l'acqua calda del serbatoio.
L'uscita della caldaia può essere controllata dall'ingresso Smart Grid ready mediante la scheda elettronica opzionale o dal Controllo automatico mediante la
selezione di 3 modalità.
(L'impostazione del funzionamento della caldaia è di responsabilità dell'installatore.)
Questo sistema richiede la scheda elettronica opzionale (CZ-NS4P) per il comando di immissione Smart Grid ready o per il controllo della temperatura del
serbatoio d'accumulo.
A seconda delle impostazioni della caldaia, si consiglia di installare il serbatoio d'accumulo in quanto temperatura dell'acqua di circolazione potrebbe
aumentare. (Deve essere collegato al serbatoio d'accumulo soprattutto quando si seleziona l'impostazione Parallelo avanzato).
Panasonic NON è responsabile di situazioni non corrette o non sicura della caldaia.
Assicurarsi che la caldaia e la relativa integrazione nell'impianto siano conformi alle normative vigenti.
Assicurarsi che la temperatura dell'acqua di ritorno dal circuito di riscaldamento al bollitore NON superi 55°C.
La caldaia viene spenta dal controllo di sicurezza quando la temperatura dell'acqua del circuito di riscaldamento supera 85°C.
84
Interno Serb. accum.
Pompa
Interno
Serb. accum.
Pompa solare
Valvola miscelatrice
Interno
Serb. accum.
Valvola
miscelatrice
Caldaia
AVVERTENZA

ATTENZIONE

Termistore
Pavimento radiante
Termistore solare
Pompa
Termistore
Pavimento radiante
Pompa Termistore
Pavimento radiante
Impostazione del Pannello di controllo
Impostazione dell'installatore
Impostazioni sistema
Connettività PCB opzionale - Sì
Connes. Accum. Imp. - Sì
T per accumulo
Impostazione del Pannello di controllo
Impostazione dell'installatore
Impostazioni sistema
Connettività PCB opzionale - Sì
Connes. Accum. Imp. - Sì
T per accumulo
Connessione solare - Sì
Accum. imp.
T acc.
T spegn.
Anti gelo
Limite massimo
Impostazione del Pannello di controllo
Impostazione dell'installatore
Impostazioni sistema
Connettività PCB opzionale - Sì
Bivalente - Sì
Accensione: temp. esterna
Tipo di comando
