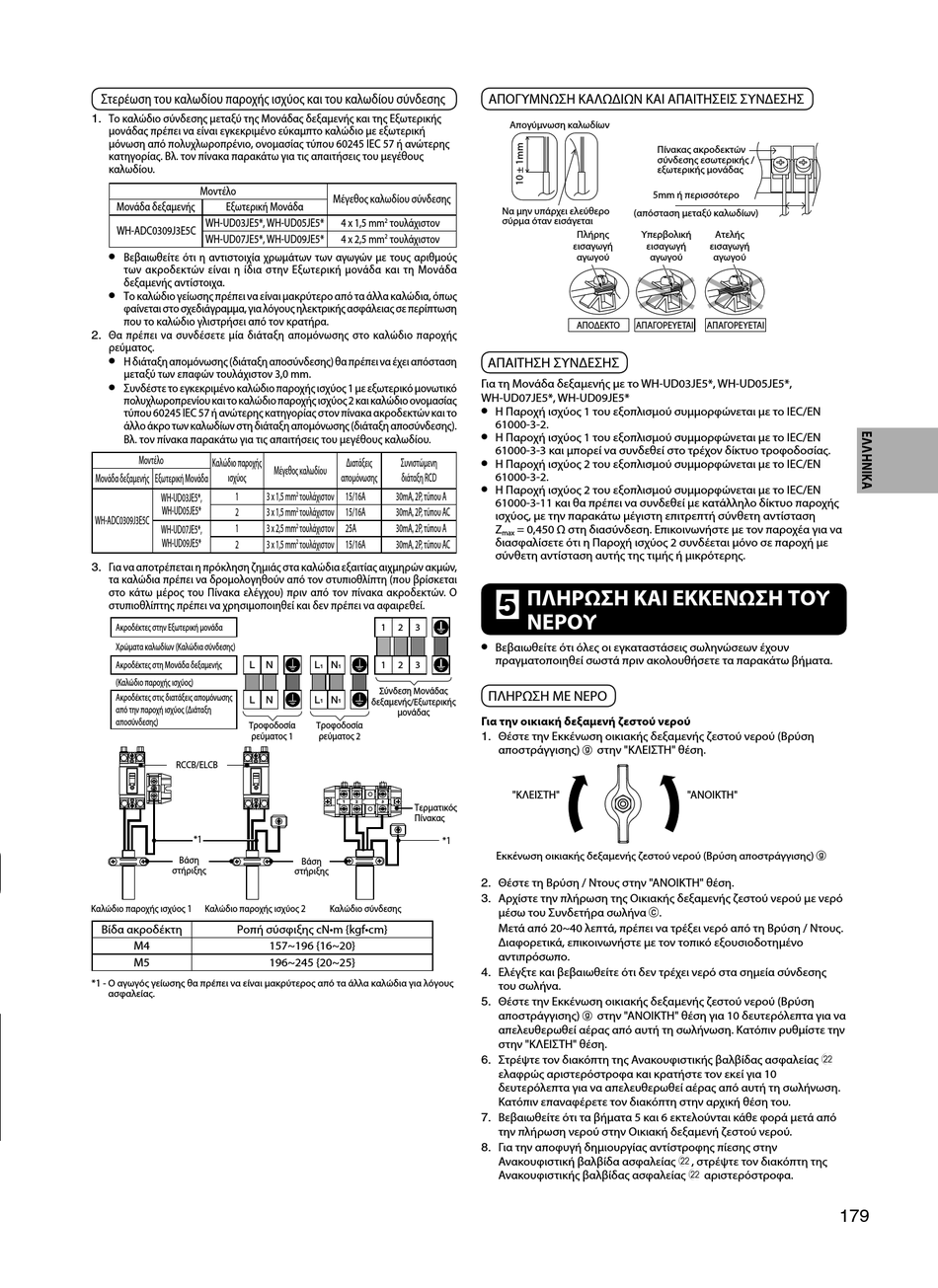

Στερέωση του καλωδίου παροχής ισχύος και του καλωδίου σύνδεσης
1. Το καλώδιο σύνδεσης μεταξύ της Μονάδας δεξαμενής και της Εξωτερικής
μονάδας πρέπει να είναι εγκεκριμένο εύκαμπτο καλώδιο με εξωτερική
μόνωση από πολυχλωροπρένιο, ονομασίας τύπου 60245 IEC 57 ή ανώτερης
κατηγορίας. Βλ. τον πίνακα παρακάτω για τις απαιτήσεις του μεγέθους
καλωδίου.
Μοντέλο
Μονάδα δεξαμενής Εξωτερική Μονάδα
WH-UD03JE5*, WH-UD05JE5*
WH-ADC0309J3E5C
WH-UD07JE5*, WH-UD09JE5*
•
Βεβαιωθείτε ότι η αντιστοιχία χρωμάτων των αγωγών με τους αριθμούς
των ακροδεκτών είναι η ίδια στην Εξωτερική μονάδα και τη Μονάδα
δεξαμενής αντίστοιχα.
•
Το καλώδιο γείωσης πρέπει να είναι μακρύτερο από τα άλλα καλώδια, όπως
φαίνεται στο σχεδιάγραμμα, για λόγους ηλεκτρικής ασφάλειας σε περίπτωση
που το καλώδιο γλιστρήσει από τον κρατήρα.
2. Θα πρέπει να συνδέσετε μία διάταξη απομόνωσης στο καλώδιο παροχής
ρεύματος.
•
Η διάταξη απομόνωσης (διάταξη αποσύνδεσης) θα πρέπει να έχει απόσταση
μεταξύ των επαφών τουλάχιστον 3,0 mm.
•
Συνδέστε το εγκεκριμένο καλώδιο παροχής ισχύος 1 με εξωτερικό μονωτικό
πολυχλωροπρενίου και το καλώδιο παροχής ισχύος 2 και καλώδιο ονομασίας
τύπου 60245 IEC 57 ή ανώτερης κατηγορίας στον πίνακα ακροδεκτών και το
άλλο άκρο των καλωδίων στη διάταξη απομόνωσης (διάταξη αποσύνδεσης).
Βλ. τον πίνακα παρακάτω για τις απαιτήσεις του μεγέθους καλωδίου.
Μοντέλο
Καλώδιο παροχής
ισχύος
Μονάδα δεξαμενής Εξωτερική Μονάδα
1 3 x 1,5 mm
WH-UD03JE5*,
WH-UD05JE5*
2 3 x 1,5 mm
WH-ADC0309J3E5C
1 3 x 2,5 mm
WH-UD07JE5*,
WH-UD09JE5*
2 3 x 1,5 mm
3. Για να αποτρέπεται η πρόκληση ζημιάς στα καλώδια εξαιτίας αιχμηρών ακμών,
τα καλώδια πρέπει να δρομολογηθούν από τον στυπιοθλίπτη (που βρίσκεται
στο κάτω μέρος του Πίνακα ελέγχου) πριν από τον πίνακα ακροδεκτών. Ο
στυπιοθλίπτης πρέπει να χρησιμοποιηθεί και δεν πρέπει να αφαιρεθεί.
Ακροδέκτες στην Εξωτερική μονάδα
Χρώματα καλωδίων (Kαλώδια σύνδεσης)
Ακροδέκτες στη Μονάδα δεξαμενής L N
(Καλώδιο παροχής ισχύος)
Ακροδέκτες στις διατάξεις απομόνωσης
L N
από την παροχή ισχύος (Διάταξη
αποσύνδεσης)
Τροφοδοσία
ρεύματος 1
RCCB/ELCB
*1
Βάση
στήριξης
Καλώδιο παροχής ισχύος 1
Καλώδιο παροχής ισχύος 2
Βίδα ακροδέκτη Ροπή σύσφιξης cN•m {kgf•cm}
M4
M5
*1 - Ο αγωγός γείωσης θα πρέπει να είναι μακρύτερος από τα άλλα καλώδια για λόγους
ασφαλείας.
Μέγεθος καλωδίου σύνδεσης
2
4 x 1,5 mm τουλάχιστον
4 x 2,5 mm 2 τουλάχιστον
Διατάξεις Συνιστώμενη
Μέγεθος καλωδίου
απομόνωσης διάταξη RCD
2 τουλάχιστον 15/16A 30mA, 2P, τύπου A
2 τουλάχιστον 15/16A 30mA, 2P, τύπου AC
2 τουλάχιστον 25A 30mA, 2P, τύπου A
2 τουλάχιστον 15/16A 30mA, 2P, τύπου AC
1 2 3
L N 1 2 3
1 1
Σύνδεση Μονάδας
L N
δεξαμενής/Εξωτερικής
1 1
μονάδας
Τροφοδοσία
ρεύματος 2
Τερματικός
Πίνακας
*1
Βάση
στήριξης
Καλώδιο σύνδεσης
157~196 {16~20}
196~245 {20~25}
ΑΠΟΓΥΜΝΩΣΗ ΚΑΛΩΔΙΩΝ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΔΕΣΗΣ
Απογύμνωση καλωδίων
Πίνακας ακροδεκτών
σύνδεσης εσωτερικής /
εξωτερικής μονάδας
5mm ή περισσότερο
Να μην υπάρχει ελεύθερο
(απόσταση μεταξύ καλωδίων)
σύρμα όταν εισάγεται
Πλήρης Υπερβολική
εισαγωγή εισαγωγή
αγωγού αγωγού
ΑΠΟΔΕΚΤΟ ΑΠΑΓΟΡΕΥΕΤΑΙ
ΑΠΑΙΤΗΣΗ ΣΥΝΔΕΣΗΣ
Για τη Μονάδα δεξαμενής με το WH-UD03JE5*, WH-UD05JE5*,
WH-UD07JE5*, WH-UD09JE5*
•
Η Παροχή ισχύος 1 του εξοπλισμού συμμορφώνεται με το IEC/EN
61000-3-2.
•
Η Παροχή ισχύος 1 του εξοπλισμού συμμορφώνεται με το IEC/EN
61000-3-3 και μπορεί να συνδεθεί στο τρέχον δίκτυο τροφοδοσίας.
•
Η Παροχή ισχύος 2 του εξοπλισμού συμμορφώνεται με το IEC/EN
61000-3-2.
•
Η Παροχή ισχύος 2 του εξοπλισμού συμμορφώνεται με το IEC/EN
61000-3-11 και θα πρέπει να συνδεθεί με κατάλληλο δίκτυο παροχής
ισχύος, με την παρακάτω μέγιστη επιτρεπτή σύνθετη αντίσταση
Z = 0,450 Ω στη διασύνδεση. Επικοινωνήστε με τον παροχέα για να
max
διασφαλίσετε ότι η Παροχή ισχύος 2 συνδέεται μόνο σε παροχή με
σύνθετη αντίσταση αυτής της τιμής ή μικρότερης.
ΠΛΗΡΩΣΗ ΚΑΙ ΕΚΚΕΝΩΣΗ ΤΟΥ
5
ΝΕΡΟΥ
•
Βεβαιωθείτε ότι όλες οι εγκαταστάσεις σωληνώσεων έχουν
πραγματοποιηθεί σωστά πριν ακολουθήσετε τα παρακάτω βήματα.
ΠΛΗΡΩΣΗ ΜΕ ΝΕΡΟ
Για την οικιακή δεξαμενή ζεστού νερού
1. Θέστε την Εκκένωση οικιακής δεξαμενής ζεστού νερού (Βρύση
αποστράγγισης) στην "ΚΛΕΙΣΤΗ" θέση.
g
"ΚΛΕΙΣΤΗ"
Εκκένωση οικιακής δεξαμενής ζεστού νερού (Βρύση αποστράγγισης)
2. Θέστε τη Βρύση / Ντους στην "ΑΝΟΙΚΤΗ" θέση.
3. Αρχίστε την πλήρωση της Οικιακής δεξαμενής ζεστού νερού με νερό
μέσω του Συνδετήρα σωλήνα i.
Μετά από 20~40 λεπτά, πρέπει να τρέξει νερό από τη Βρύση / Ντους.
Διαφορετικά, επικοινωνήστε με τον τοπικό εξουσιοδοτημένο
αντιπρόσωπο.
4. Ελέγξτε και βεβαιωθείτε ότι δεν τρέχει νερό στα σημεία σύνδεσης
του σωλήνα.
5. Θέστε την Εκκένωση οικιακής δεξαμενής ζεστού νερού (Βρύση
αποστράγγισης) στην "ΑΝΟΙΚΤΗ" θέση για 10 δευτερόλεπτα για να
g
απελευθερωθεί αέρας από αυτή τη σωλήνωση. Κατόπιν ρυθμίστε την
στην "ΚΛΕΙΣΤΗ" θέση.
6. Στρέψτε τον διακόπτη της Ανακουφιστικής βαλβίδας ασφαλείας l
ελαφρώς αριστερόστροφα και κρατήστε τον εκεί για 10
δευτερόλεπτα για να απελευθερωθεί αέρας από αυτή τη σωλήνωση.
Κατόπιν επαναφέρετε τον διακόπτη στην αρχική θέση του.
7. Βεβαιωθείτε ότι τα βήματα 5 και 6 εκτελούνται κάθε φορά μετά από
την πλήρωση νερού στην Οικιακή δεξαμενή ζεστού νερού.
8. Για την αποφυγή δημιουργίας αντίστροφης πίεσης στην
Ανακουφιστική βαλβίδα ασφαλείας l, στρέψτε τον διακόπτη της
Ανακουφιστικής βαλβίδας ασφαλείας l αριστερόστροφα.
Ατελής
εισαγωγή
αγωγού
ΑΠΑΓΟΡΕΥΕΤΑΙ
"ΑΝΟΙΚΤΗ"
g
