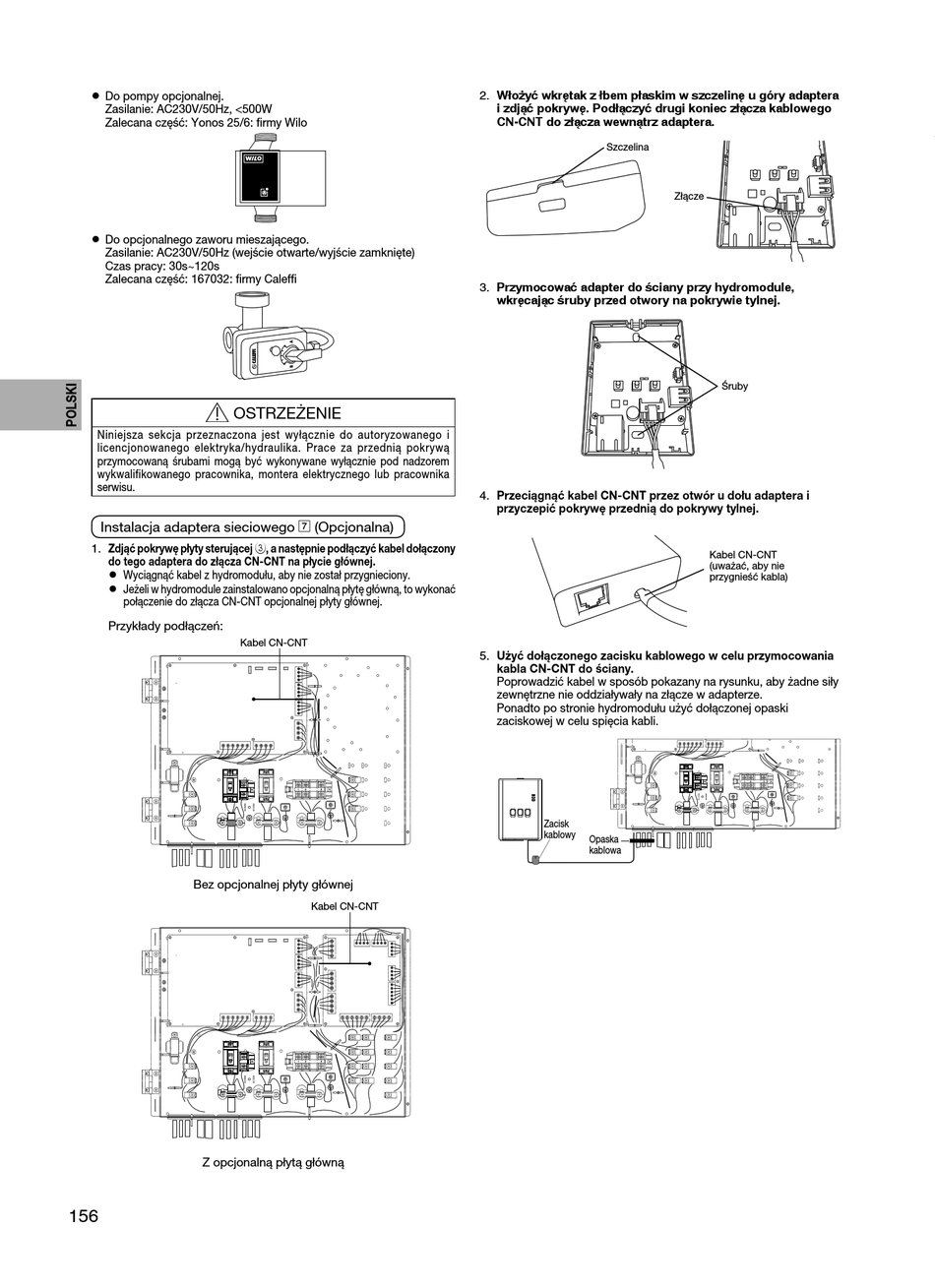

Do pompy opcjonalnej.
Zasilanie: AC230V/50Hz, <500W
Zalecana część: Yonos 25/6: fi rmy Wilo
•
Do opcjonalnego zaworu mieszającego.
Zasilanie: AC230V/50Hz (wejście otwarte/wyjście zamknięte)
Czas pracy: 30s~120s
Zalecana część: 167032: fi rmy Caleffi
OSTRZEŻENIE
Niniejsza sekcja przeznaczona jest wyłącznie do autoryzowanego i
licencjonowanego elektryka/hydraulika. Prace za przednią pokrywą
przymocowaną śrubami mogą być wykonywane wyłącznie pod nadzorem
wykwalifikowanego pracownika, montera elektrycznego lub pracownika
serwisu.
Instalacja adaptera sieciowego 7 (Opcjonalna)
1. Zdjąć pokrywę płyty sterującej 3, a następnie podłączyć kabel dołączony
do tego adaptera do złącza CN-CNT na płycie głównej.
•
Wyciągnąć kabel z hydromodułu, aby nie został przygnieciony.
•
Jeżeli w hydromodule zainstalowano opcjonalną płytę główną, to wykonać
połączenie do złącza CN-CNT opcjonalnej płyty głównej.
Przykłady podłączeń:
Kabel CN-CNT
Bez opcjonalnej płyty głównej
Z opcjonalną płytą główną
156
2. Włożyć wkrętak z łbem płaskim w szczelinę u góry adaptera
3. Przymocować adapter do ściany przy hydromodule,
4. Przeciągnąć kabel CN-CNT przez otwór u dołu adaptera i
5. Użyć dołączonego zacisku kablowego w celu przymocowania
Kabel CN-CNT
i zdjąć pokrywę. Podłączyć drugi koniec złącza kablowego
CN-CNT do złącza wewnątrz adaptera.
Szczelina
wkręcając śruby przed otwory na pokrywie tylnej.
przyczepić pokrywę przednią do pokrywy tylnej.
kabla CN-CNT do ściany.
Poprowadzić kabel w sposób pokazany na rysunku, aby żadne siły
zewnętrzne nie oddziaływały na złącze w adapterze.
Ponadto po stronie hydromodułu użyć dołączonej opaski
zaciskowej w celu spięcia kabli.
Zacisk
kablowy
Opaska
kablowa
Złącze
Śruby
Kabel CN-CNT
(uważać, aby nie
przygnieść kabla)
