Upewnić się, że w całym okablowaniu zachowano prawidłową polaryzację. W przeciwnym razie może dojść do porażenia prądem elektrycznym lub pożaru.
Po zakończeniu montażu należy podczas uruchomienia testowego sprawdzić, czy w obszarze połączeń nie wycieka woda. Wyciek wody doprowadzi do uszkodzenia
innych przedmiotów.
Jeżeli urządzenie nie pracuje przez dłuższy czas, należy spuścić z niego wodę.
Prace montażowe. Montaż musi wykonać trzyosobowy lub większy zespół pracowników. Przenoszenie urządzenia przez mniejszą liczbę osób może
doprowadzić do obrażeń na skutek ciężaru urządzenia.
ŚRODKI OSTROŻNOŚCI PODCZAS STOSOWANIA CZYNNIKA CHŁODNICZEGO R32
•
Podstawowe procedury instalacyjne są takie same, jak w przypadku modeli wykorzystujących konwencjonalny czynnik chłodniczy (R410A, R22).
Należy jednak zwrócić szczególną uwagę na następujące kwestie:
Podczas podłączania połączenia kielichowego od strony wewnętrznej, upewnić się, że połączenie kielichowe jest używane tylko raz, jeśli zostanie ono
zaciśnięte i zwolnione, kielich należy przerobić. Po poprawnym dokręceniu złącza kielichowego i wykonaniu testu szczelności należy dokładnie wyczyścić
i osuszyć powierzchnię w celu usunięcia oleju, brudu i tłuszczu zgodnie z instrukcjami dotyczącymi silikonowego uszczelniacza. Stosować neutralne
utwardzanie (typu Alkoxy) i niezawierające amoniaku szczeliwo silikonowe, które nie powoduje korozji miedzi i mosiądzu na zewnątrz połączenia kielichowego,
aby zapobiec przedostawaniu się wilgoci zarówno po stronie gazu jak i cieczy. (Wilgoć może powodować zamarzanie i przedwczesne uszkodzenie połączenia)
Urządzenie należy przechowywać, instalować i eksploatować w dobrze wentylowanym pomieszczeniu zgodnie z wymaganiami dotyczącymi pola powierzchni
pomieszczenia oraz bez stale działającego źródła zapłonu. Trzymać z dala od otwartego ognia, wszelkich działających urządzeń gazowych lub działających
elektrycznych grzejników. W przeciwnym razie może dojść do jego wybuchu, czego wynikiem mogą być uszkodzenie mienia, obrażenia ciała, a nawet śmierć.
Informacje na temat innych środków ostrożności, na które należy zwrócić uwagę, znajdują się w „ŚRODKI OSTROŻNOŚCI PODCZAS STOSOWANIA
CZYNNIKA CHŁODNICZEGO R32" w instrukcji montażu jednostki zewnętrznej.
WYMAGANIA POWIERZCHNI PODŁOGI W POMIESZCZENIU Z ZAINSTALOWANĄ POMPĄ CIEPŁA
•
Jeżeli całkowity ładunek czynnika chłodniczego w instalacji wynosi <1,84 kg, nie jest wymagana określona minimalna
powierzchnia podłogi.
•
Jeżeli całkowity ładunek czynnika chłodniczego w instalacji wynosi ≥1,84 kg, dodatkowe minimalne wymagania dotyczące
powierzchni podłogi są spełnione w sposób opisany poniżej:
Symbol Opis
m Łączny ładunek czynnika chłodniczego w układzie
c
Dopuszczalny maksymalny ładunek czynnika
m
max
chłodniczego
m m - m
excess c max
H Wysokość instalacji
VA
Minimalna powierzchnia otworu wentylacyjnego
min
A) Wyznaczyć Dopuszczalny maksymalny ładunek czynnika chłodniczego, m
1. Obliczyć powierzchnię pomieszczenia instalacji, A
2. Na podstawie Tabeli I należy wybrać m
3. Jeżeli m > m , urządzenie można zainstalować w pomieszczeniu instalacyjnym o określonej wysokości instalacji ( H=600mm ) w Tabeli I
max c
i bez dodatkowej powierzchni pomieszczenia lub dodatkowej wentylacji.
4. W przeciwnym razie należy przejść do punktów B) i C).
B) Wyznaczyć Całkowitą powierzchnię podłogi A
1. Obliczyć powierzchnię B przyległą do A
room
2. Wyznaczyć A w oparciu o całkowity ładunek czynnika chłodniczego, m
min total
3. Całkowita powierzchnia podłogi A
C) Wyznaczyć Minimalną powierzchnię otworu wentylacyjnego, VA
1. Z Tabeli III, obliczyć m .
excess
2. Następnie wyznaczyć VA odpowiadającą obliczonej m
min

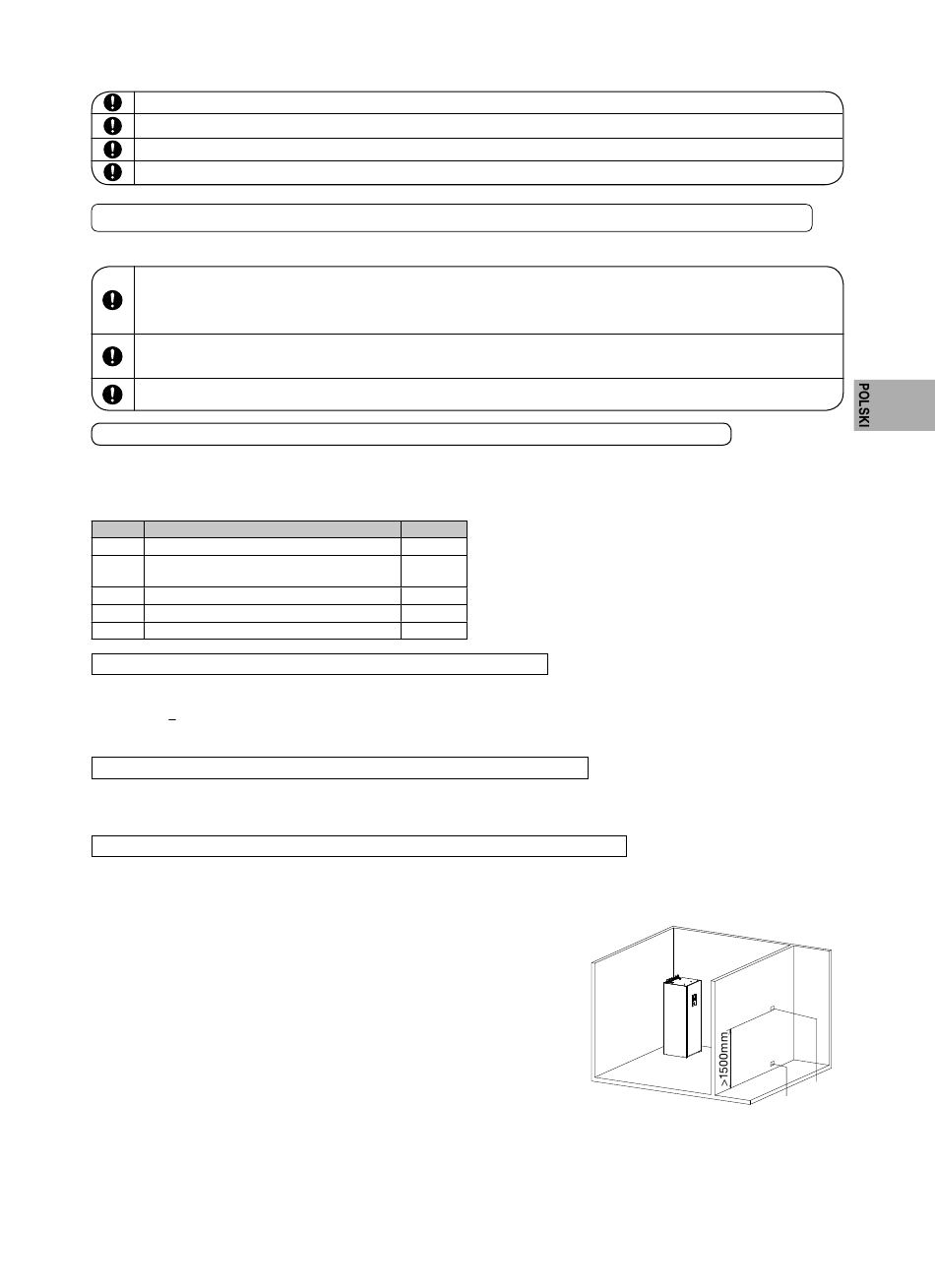

3. Urządzenie można zainstalować w określonym pomieszczeniu tylko wtedy, gdy spełnione są następujące warunki:
•
Dwa stałe otwory, jeden na dole, drugi na górze, do celów wentylacyjnych, są wykonane pomiędzy A
•
Dolny otwór: - Musi spełniać minimalny wymóg powierzchni wynoszący VA
- Otwór musi znajdować się 300 mm od podłogi.
- Co najmniej 50% wymaganej powierzchni otworu musi znajdować się
200 mm od podłogi.
- Dolna część otworu nie może być wyższej niż punkt zwalniania, gdy
urządzenie jest zainstalowane i musi znajdować się 100 mm nad
podłogą.
- Musi być jak najbliżej podłogi i niżej niż H .
•
Górny otwór: - Całkowity rozmiar górnego otworu musi wynosić więcej niż 50% VA
- Otwór musi znajdować się 1500 mm od podłogi.
•
Wysokość otworów musi przekraczać 20 mm.
•
Bezpośredni otwór wentylacyjny na zewnątrz NIE jest zalecany (użytkownik może
zablokować otwór, gdy jest zimno).
•
Przez wartość H należy rozumieć 0,6 m, aby była ona zgodna z IEC 60335-2-40:2018 Klauzula GG2.
Jednostka
kg
kg
kg
m
2
cm
.
room
, który odpowiada obliczeniowej wartości A
max
i B zgodnie z wartością A
room room
.
room
i B musi przekraczać A
room room min total
dla naturalnej wentylacji między A
excess
Łączny ładunek czynnika chłodniczego w układzie, m
= Wstępnie naładowana ilość czynnika chłodniczego w
jednostce (kg)
+ Dodatkowa ilość czynnika chłodniczego po instalacji (kg)
max
.
room
min total
z Tabeli II.
c
.
dla naturalnej wentylacji
min
i B
room
.
min
Pomiesz-
czenie
instalacji
( A )
room
.
min
(kg)
c
.
room
i B .
room room
Przyległe po-
mieszczenie
( B )
room
>0,5 VA
> VA
min
min
