Panasonic R32 Installationsanleitung Seite 321

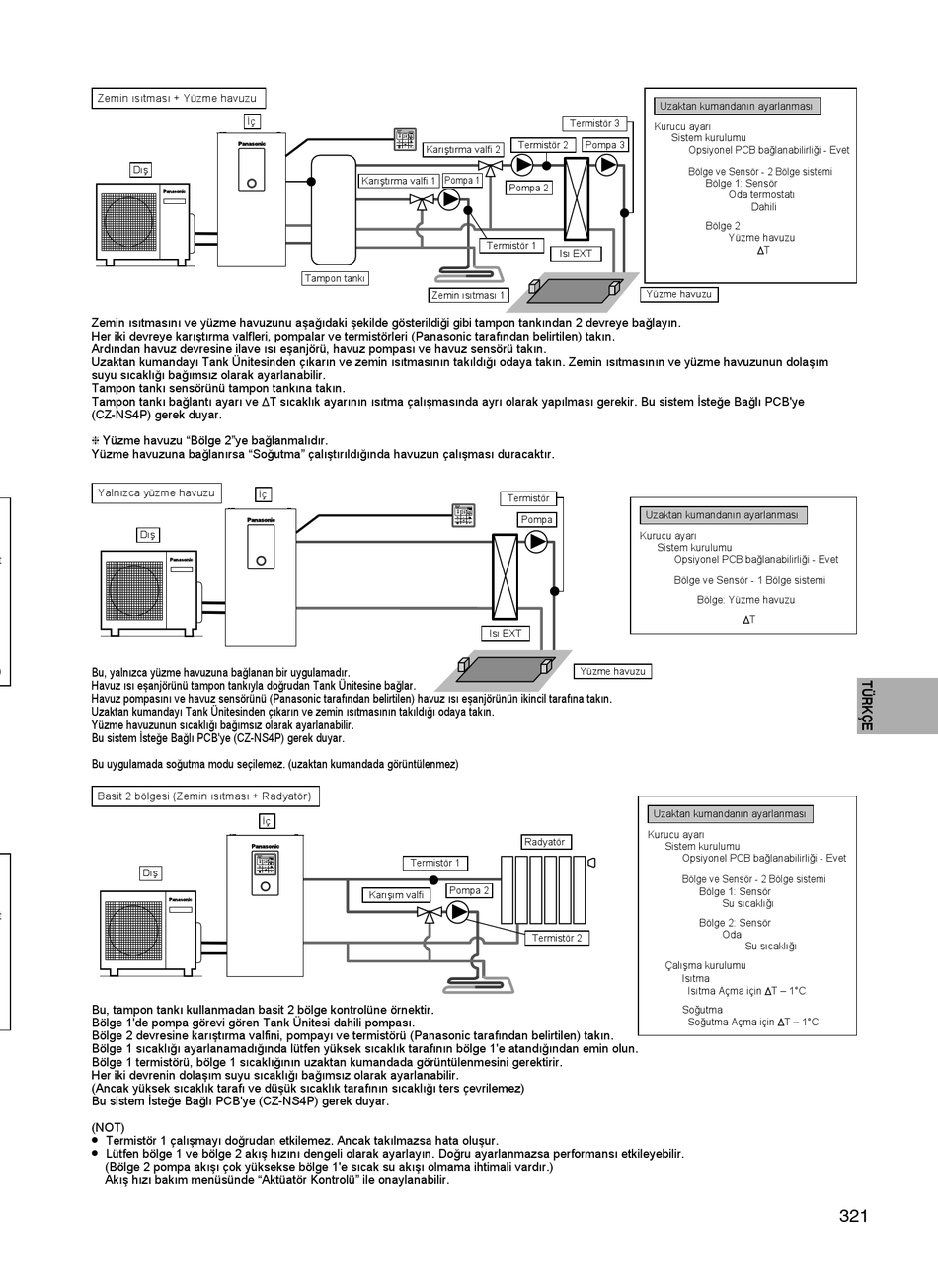

Zem n ısıtması + Yüzme havuzu
Dış
Zem n ısıtmasını ve yüzme havuzunu aşağıdak şek lde göster ld ğ g b tampon tankından 2 devreye bağlayın.
Her k devreye karıştırma valfl er , pompalar ve term störler (Panason c tarafından bel rt len) takın.
Ardından havuz devres ne lave ısı eşanjörü, havuz pompası ve havuz sensörü takın.
Uzaktan kumandayı Tank Ün tes nden çıkarın ve zem n ısıtmasının takıldığı odaya takın. Zem n ısıtmasının ve yüzme havuzunun dolaşım
suyu sıcaklığı bağımsız olarak ayarlanab l r.
Tampon tankı sensörünü tampon tankına takın.
Tampon tankı bağlantı ayarı ve T sıcaklık ayarının ısıtma çalışmasında ayrı olarak yapılması gerek r. Bu s stem İsteğe Bağlı PCB'ye
(CZ-NS4P) gerek duyar.
 Yüzme havuzu "Bölge 2"ye bağlanmalıdır.
Yüzme havuzuna bağlanırsa "Soğutma" çalıştırıldığında havuzun çalışması duracaktır.
Yalnızca yüzme havuzu
Dış
t
) Bu, yalnızca yüzme havuzuna bağlanan b r uygulamadır.
Havuz ısı eşanjörünü tampon tankıyla doğrudan Tank Ün tes ne bağlar.
Havuz pompasını ve havuz sensörünü (Panason c tarafından bel rt len) havuz ısı eşanjörünün k nc l tarafına takın.
Uzaktan kumandayı Tank Ün tes nden çıkarın ve zem n ısıtmasının takıldığı odaya takın.
Yüzme havuzunun sıcaklığı bağımsız olarak ayarlanab l r.
Bu s stem İsteğe Bağlı PCB'ye (CZ-NS4P) gerek duyar.
Bu uygulamada soğutma modu seç lemez. (uzaktan kumandada görüntülenmez)
Bas t 2 bölges (Zem n ısıtması + Radyatör)
Dış
t
Bu, tampon tankı kullanmadan bas t 2 bölge kontrolüne örnekt r.
Bölge 1'de pompa görev gören Tank Ün tes dah l pompası.
Bölge 2 devres ne karıştırma valf n , pompayı ve term störü (Panason c tarafından bel rt len) takın.
Bölge 1 sıcaklığı ayarlanamadığında lütfen yüksek sıcaklık tarafının bölge 1'e atandığından em n olun.
Bölge 1 term störü, bölge 1 sıcaklığının uzaktan kumandada görüntülenmes n gerekt r r.
Her k devren n dolaşım suyu sıcaklığı bağımsız olarak ayarlanab l r.
(Ancak yüksek sıcaklık tarafı ve düşük sıcaklık tarafının sıcaklığı ters çevr lemez)
Bu s stem İsteğe Bağlı PCB'ye (CZ-NS4P) gerek duyar.
(NOT)
• Term stör 1 çalışmayı doğrudan etk lemez. Ancak takılmazsa hata oluşur.
• Lütfen bölge 1 ve bölge 2 akış hızını dengel olarak ayarlayın. Doğru ayarlanmazsa performansı etk leyeb l r.
(Bölge 2 pompa akışı çok yüksekse bölge 1'e sıcak su akışı olmama ht mal vardır.)
Akış hızı bakım menüsünde "Aktüatör Kontrolü" le onaylanab l r.
İç
Karıştırma valf 1
Tampon tankı
İç
İç
Term stör 1
Karışım valf
Term stör 3
Term stör 2 Pompa 3
Karıştırma valf 2
Pompa 1
Pompa 2
Term stör 1
Isı EXT
Zem n ısıtması 1
Term stör
Pompa
Isı EXT
Yüzme havuzu
Radyatör
Pompa 2
Term stör 2
Uzaktan kumandanın ayarlanması
Kurucu ayarı
S stem kurulumu
Ops yonel PCB bağlanab l rl ğ - Evet
Bölge ve Sensör - 2 Bölge s stem
Bölge 1: Sensör
Oda termostatı
Dah l
Bölge 2
Yüzme havuzu
T
Yüzme havuzu
Uzaktan kumandanın ayarlanması
Kurucu ayarı
S stem kurulumu
Ops yonel PCB bağlanab l rl ğ - Evet
Bölge ve Sensör - 1 Bölge s stem
Bölge: Yüzme havuzu
T
Uzaktan kumandanın ayarlanması
Kurucu ayarı
S stem kurulumu
Ops yonel PCB bağlanab l rl ğ - Evet
Bölge ve Sensör - 2 Bölge s stem
Bölge 1: Sensör
Su sıcaklığı
Bölge 2: Sensör
Oda
Su sıcaklığı
Çalışma kurulumu
Isıtma
Isıtma Açma ç n T – 1°C
Soğutma
Soğutma Açma ç n T – 1°C
