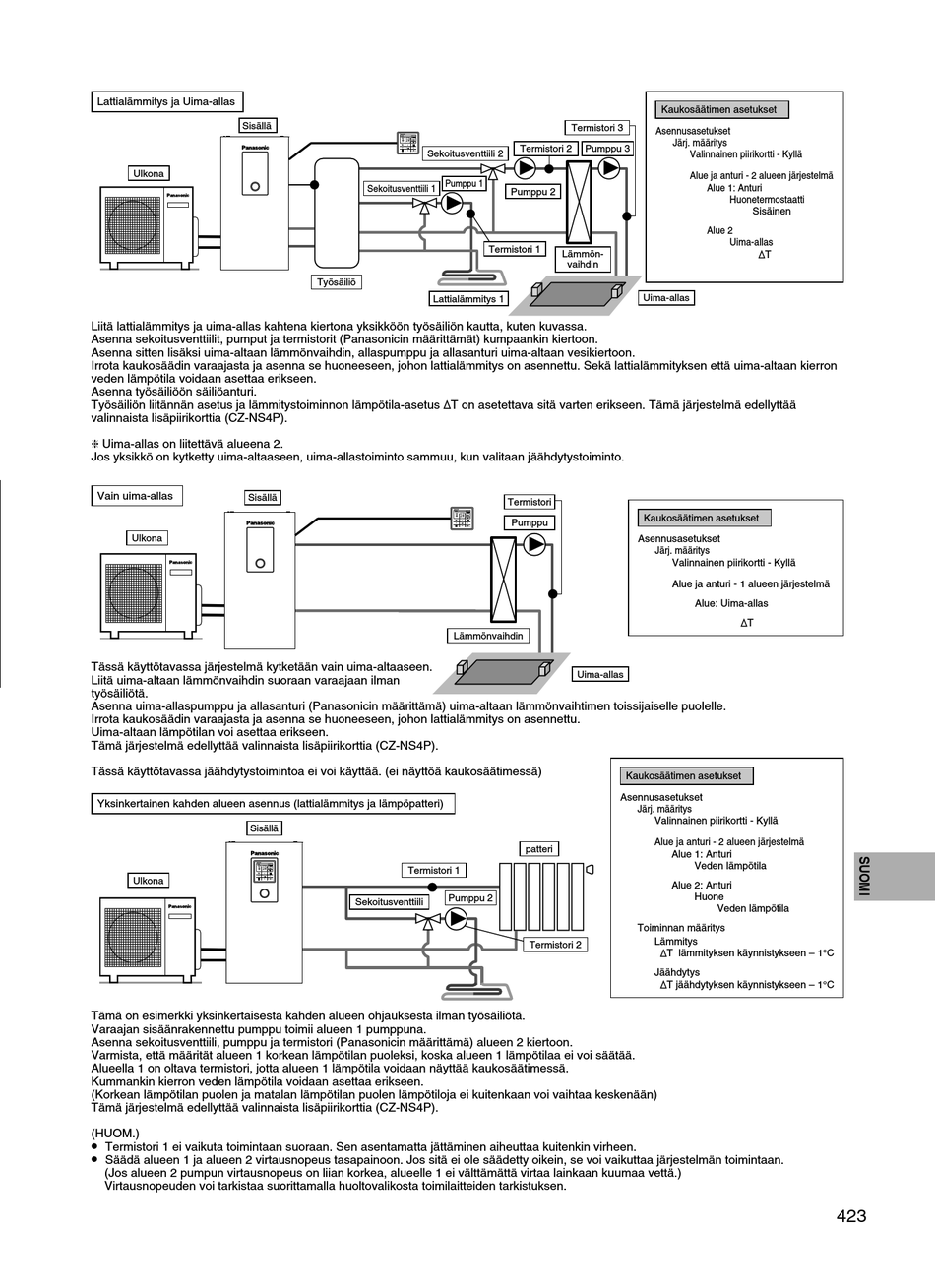

Lattialämmitys ja Uima-allas
Sisällä
Ulkona
Liitä lattialämmitys ja uima-allas kahtena kiertona yksikköön työsäiliön kautta, kuten kuvassa.
Asenna sekoitusventtiilit, pumput ja termistorit (Panasonicin määrittämät) kumpaankin kiertoon.
Asenna sitten lisäksi uima-altaan lämmönvaihdin, allaspumppu ja allasanturi uima-altaan vesikiertoon.
Irrota kaukosäädin varaajasta ja asenna se huoneeseen, johon lattialämmitys on asennettu. Sekä lattialämmityksen että uima-altaan kierron
veden lämpötila voidaan asettaa erikseen.
Asenna työsäiliöön säiliöanturi.
Työsäiliön liitännän asetus ja lämmitystoiminnon lämpötila-asetus T on asetettava sitä varten erikseen. Tämä järjestelmä edellyttää
valinnaista lisäpiirikorttia (CZ-NS4P).
 Uima-allas on liitettävä alueena 2.
Jos yksikkö on kytketty uima-altaaseen, uima-allastoiminto sammuu, kun valitaan jäähdytystoiminto.
Vain uima-allas
Sisällä
Ulkona
Tässä käyttötavassa järjestelmä kytketään vain uima-altaaseen.
Liitä uima-altaan lämmönvaihdin suoraan varaajaan ilman
työsäiliötä.
Asenna uima-allaspumppu ja allasanturi (Panasonicin määrittämä) uima-altaan lämmönvaihtimen toissijaiselle puolelle.
Irrota kaukosäädin varaajasta ja asenna se huoneeseen, johon lattialämmitys on asennettu.
Uima-altaan lämpötilan voi asettaa erikseen.
Tämä järjestelmä edellyttää valinnaista lisäpiirikorttia (CZ-NS4P).
Tässä käyttötavassa jäähdytystoimintoa ei voi käyttää. (ei näyttöä kaukosäätimessä)
Yksinkertainen kahden alueen asennus (lattialämmitys ja lämpöpatteri)
Sisällä
Ulkona
Tämä on esimerkki yksinkertaisesta kahden alueen ohjauksesta ilman työsäiliötä.
Varaajan sisäänrakennettu pumppu toimii alueen 1 pumppuna.
Asenna sekoitusventtiili, pumppu ja termistori (Panasonicin määrittämä) alueen 2 kiertoon.
Varmista, että määrität alueen 1 korkean lämpötilan puoleksi, koska alueen 1 lämpötilaa ei voi säätää.
Alueella 1 on oltava termistori, jotta alueen 1 lämpötila voidaan näyttää kaukosäätimessä.
Kummankin kierron veden lämpötila voidaan asettaa erikseen.
(Korkean lämpötilan puolen ja matalan lämpötilan puolen lämpötiloja ei kuitenkaan voi vaihtaa keskenään)
Tämä järjestelmä edellyttää valinnaista lisäpiirikorttia (CZ-NS4P).
(HUOM.)
•
Termistori 1 ei vaikuta toimintaan suoraan. Sen asentamatta jättäminen aiheuttaa kuitenkin virheen.
•
Säädä alueen 1 ja alueen 2 virtausnopeus tasapainoon. Jos sitä ei ole säädetty oikein, se voi vaikuttaa järjestelmän toimintaan.
(Jos alueen 2 pumpun virtausnopeus on liian korkea, alueelle 1 ei välttämättä virtaa lainkaan kuumaa vettä.)
Virtausnopeuden voi tarkistaa suorittamalla huoltovalikosta toimilaitteiden tarkistuksen.
Sekoitusventtiili 2
Pumppu 1
Sekoitusventtiili 1
Termistori 1
Työsäiliö
Lattialämmitys 1
Lämmönvaihdin
Termistori 1
Pumppu 2
Sekoitusventtiili
Kaukosäätimen asetukset
Termistori 3
Asennusasetukset
Järj. määritys
Termistori 2 Pumppu 3
Pumppu 2
Lämmön-
vaihdin
Uima-allas
Termistori
Kaukosäätimen asetukset
Pumppu
Asennusasetukset
Järj. määritys
Valinnainen piirikortti - Kyllä
Alue ja anturi - 1 alueen järjestelmä
Uima-allas
Kaukosäätimen asetukset
Asennusasetukset
Järj. määritys
Valinnainen piirikortti - Kyllä
Alue ja anturi - 2 alueen järjestelmä
patteri
Alue 1: Anturi
Alue 2: Anturi
Toiminnan määritys
Lämmitys
Termistori 2
T lämmityksen käynnistykseen – 1°C
Jäähdytys
T jäähdytyksen käynnistykseen – 1°C
Valinnainen piirikortti - Kyllä
Alue ja anturi - 2 alueen järjestelmä
Alue 1: Anturi
Huonetermostaatti
Sisäinen
Alue 2
Uima-allas
T
Alue: Uima-allas
T
Veden lämpötila
Huone
Veden lämpötila
